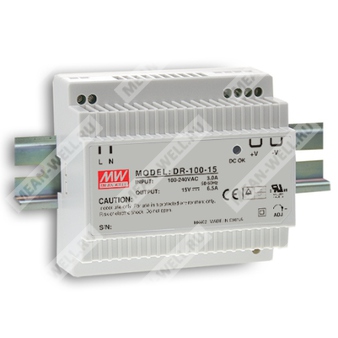

DR-100-12
DR-100-12 - 100-ваттный импульсный источник питания для DIN рейки с одним выходом на 12 В постоянного тока.
Общее назначение
DR-100-12 — это промышленный источник питания серии DR-100 для установки на DIN рейку, предназначенный для преобразования сетевого переменного или постоянного входного напряжения в стабилизированное выходное напряжение 12 В постоянного тока для питания промышленной автоматики, электроники и систем управления.
Особенности
- Универсальный вход переменного тока с полным диапазоном.
- Возможность работы от постоянного входного напряжения при подключении к клеммам AC/L(+) и AC/N(-).
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Охлаждение за счёт естественной конвекции воздуха.
- Монтаж на DIN рейку TS-35/7.5 или TS-35/15.
- Класс изоляции II.
- Светодиодный индикатор наличия питания.
- Потребление без нагрузки менее 1 Вт.
- Испытание на 100% полной нагрузке в режиме burn-in.
Расшифровка партномера
| Позиция | Значение |
| DR | Серия источников питания для установки на DIN рейку |
| 100 | Номинальная мощность 100 Вт |
| 12 | Выходное напряжение 12 В |
Выход
| Параметр | Значение |
| Выходное напряжение | 12 В постоянного тока |
| Номинальный ток | 7,5 А |
| Диапазон выходного тока | 0…7,5 А |
| Номинальная мощность | 90 Вт |
| Пульсации и шум, макс. | 120 мВ п-п |
| Диапазон регулировки выходного напряжения | 12…15 В |
| Допуск выходного напряжения | ±2,0% |
| Нестабильность по сети | ±1,0% |
| Нестабильность по нагрузке | ±1,0% |
| Время установки, время нарастания | 2700 мс, 80 мс при 230 В AC; 2700 мс, 80 мс при 115 В AC, при полной нагрузке |
| Время удержания | 50 мс при 230 В AC; 18 мс при 115 В AC, при полной нагрузке |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 88…264 В AC, 124…370 В DC |
| Работа от постоянного входа | Возможна при подключении AC/L(+), AC/N(-) |
| Диапазон частоты сети | 47…63 Гц |
| КПД, тип. | 87% |
| Входной ток, тип. | 3 А при 115 В AC; 1,6 А при 230 В AC |
| Пусковой ток, тип. | Холодный старт 30 А при 115 В AC; 45 А при 230 В AC |
Защита
| Параметр | Значение |
| Перегрузка | 105…135% от номинальной выходной мощности |
| Тип защиты от перегрузки | Ограничение тока постоянного уровня, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 16…20 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения, повторное включение для восстановления |
| Перегрев | Отключение выходного напряжения, повторное включение для восстановления |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -20…+60 °C, с учётом кривой температурного снижения нагрузки |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура и влажность хранения | -40…+85 °C, 10…95% RH |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) |
| Вибрация | Компонент: 10…500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z; монтаж: соответствует IEC60068-2-6 |
Безопасность и электромагнитная совместимость
| Параметр | Значение |
| Стандарты безопасности | UL60950-1 approved, конструкция с учётом EN50178 |
| Испытательное напряжение | I/P-O/P: 3 кВ AC |
| Сопротивление изоляции | I/P-O/P: более 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия ЭМС | Соответствие EN61204-3, EN55032 Class B, EN61000-3-2, EN61000-3-3 |
| Помехоустойчивость ЭМС | Соответствие EN61000-4-2, 3, 4, 5, 6, 8, 11; EN55024; EN61000-6-2; EN61204-3; уровень тяжёлой промышленности, критерий A |
Прочее
| Параметр | Значение |
| MTBF | 486 тыс. ч минимум, по MIL-HDBK-217F (25 °C) |
| Габариты | 100 × 93 × 56 мм (Ш × В × Г) |
| Упаковка | 0,35 кг; 36 шт./13,6 кг/0,89 куб. фута |
Назначение выводов
| Номер вывода | Назначение |
| 1 | AC/L(+) |
| 2 | AC/N(-) |
| 3, 4 | +V |
| 5, 6 | -V |
| 7 | Светодиод |
| 8 | Регулировка выходного напряжения |
Примечания
1. Все параметры, не отмеченные особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
3. Допуск включает допуск уставки, нестабильность по сети и нестабильность по нагрузке.
4. Источник питания рассматривается как компонент, подлежащий установке в конечное изделие; конечное изделие должно быть повторно подтверждено на соответствие требованиям ЭМС.
5. Испытание гармонических составляющих тока выполняется при нагрузке 90%.
6. При коротком замыкании или перегрузке свыше 150% выходное напряжение может отключиться на 5 с, затем устройство переходит в режим защиты постоянным током.
