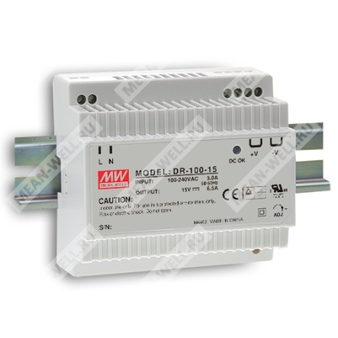

DR-100-15 - промышленный DIN реечный источник питания с одним выходом на 15 В для автоматики и промышленного оборудования.
Назначение и общие сведения
DR-100-15 — это импульсный источник питания промышленного исполнения для монтажа на DIN рейку, предназначенный для преобразования сетевого переменного или постоянного входного напряжения в стабилизированное выходное напряжение 15 В постоянного тока. Изделие относится к серии DR-100 и рассчитано на применение в системах промышленной автоматики, управления, телемеханики, распределённых электронных узлах и другом оборудовании, где требуется компактный источник питания с защитами от короткого замыкания, перегрузки, перенапряжения и перегрева.
Источник питания выполнен по схеме с универсальным входом, естественным охлаждением за счёт свободной конвекции и индикацией наличия питания светодиодом. Допускается установка на DIN рейку TS35/7.5 или TS35/15. Изделие соответствует классу изоляции II.
Расшифровка партномера
| Сегмент обозначения |
Расшифровка |
Технический смысл |
| DR |
Серия DR |
Промышленный источник питания для монтажа на DIN рейку |
| 100 |
100 Вт |
Номинальный класс мощности изделия серии |
| 15 |
15 В |
Номинальное выходное напряжение |
Особенности
- Универсальный вход переменного тока с полным диапазоном.
- Возможность питания от постоянного тока через вход AC/L(+), AC/N(-).
- Промышленное исполнение для установки на DIN рейку TS35/7.5 или TS35/15.
- Охлаждение за счёт свободной конвекции воздуха.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Светодиодный индикатор включения.
- Потребление без нагрузки менее 1 Вт.
- Испытание на 100% полной нагрузки.
- Класс изоляции II.
Применение
Источник питания DR-100-15 предназначен для промышленной автоматики, шкафов управления, контрольно-измерительных систем, распределённых электронных модулей, датчиков, исполнительных устройств и другой аппаратуры, требующей стабилизированного напряжения 15 В постоянного тока при повышенных требованиях к надёжности и электромагнитной совместимости.
Выход
| Параметр |
Значение для DR-100-15 |
| Номинальное выходное напряжение |
15 В |
| Номинальный выходной ток |
6,5 А |
| Диапазон выходного тока |
0 ~ 6,5 А |
| Номинальная выходная мощность |
97,5 Вт |
| Пульсации и шум, максимум |
120 мВп-п |
| Диапазон подстройки выходного напряжения |
15 ~ 18 В |
| Допуск выходного напряжения |
±1,0% |
| Линейная стабилизация |
±1,0% |
| Стабилизация по нагрузке |
±1,0% |
| Время установки, время нарастания |
2700 мс, 80 мс при 115 В переменного тока; 2700 мс, 80 мс при 230 В переменного тока, при полной нагрузке |
| Время удержания |
50 мс при 230 В переменного тока; 18 мс при 115 В переменного тока, при полной нагрузке |
Вход
| Параметр |
Значение для DR-100-15 |
| Диапазон входного напряжения |
88 ~ 264 В переменного тока, 124 ~ 370 В постоянного тока |
| Возможность работы от постоянного тока |
Да, при подключении к AC/L(+) и AC/N(-) |
| Диапазон частоты |
47 ~ 63 Гц |
| КПД, типовое значение |
87% |
| Входной ток, типовое значение |
3 А при 115 В переменного тока; 1,6 А при 230 В переменного тока |
| Пусковой ток, типовое значение |
30 А при 115 В переменного тока; 45 А при 230 В переменного тока, холодный старт |
Защита
| Вид защиты |
Параметры для DR-100-15 |
| Перегрузка |
105 ~ 135% от номинальной выходной мощности |
| Тип защиты от перегрузки |
Ограничение постоянным током, восстановление после устранения аварийного режима выполняется автоматически |
| Перенапряжение |
19 ~ 23 В |
| Тип защиты от перенапряжения |
Отключение выходного напряжения с последующим восстановлением после повторного включения |
| Перегрев |
Отключение выходного напряжения с последующим восстановлением после повторного включения |
Условия эксплуатации
| Параметр |
Значение для DR-100-15 |
| Рабочая температура |
-20 ~ +60 °C |
| Рабочая влажность |
20 ~ 90% RH, без конденсации |
| Температура хранения и влажность хранения |
-40 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент |
±0,03%/°C (0 ~ 50 °C) |
| Вибрация |
Компонент: 10 ~ 500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z; монтаж: соответствует IEC60068-2-6 |
Электробезопасность и электромагнитная совместимость
| Параметр |
Значение для DR-100-15 |
| Стандарты безопасности |
UL60950-1, проектирование с учётом EN50178 |
| Испытательное напряжение |
I/P-O/P: 3 кВ переменного тока |
| Сопротивление изоляции |
I/P-O/P: более 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Помехоэмиссия |
Соответствие EN61204-3, EN55032 Class B, EN61000-3-2, -3 |
| Помехоустойчивость |
Соответствие EN61000-4-2, 3, 4, 5, 6, 8, 11, EN55024, EN61000-6-2, EN61204-3, уровень тяжёлой промышленности, критерий A |
Прочие параметры
| Параметр |
Значение для DR-100-15 |
| Средняя наработка на отказ |
486 тыс. ч минимум, расчёт по MIL-HDBK-217F (25 °C) |
| Габаритные размеры |
100 × 93 × 56 мм (Ш × В × Г) |
| Масса и упаковка |
0,35 кг; 36 шт./13,6 кг/0,89 куб. фута |
| Допустимая DIN рейка |
TS35/7.5 или TS35/15 |
Механические сведения
Корпус DR-100-15 выполнен в исполнении для установки на DIN рейку. Подключение осуществляется через клеммный блок с нумерацией выводов:
| Номер вывода |
Назначение |
| 1 |
AC/L(+) |
| 2 |
AC/N(-) |
| 3, 4 |
+V |
| 5, 6 |
-V |
| 7 |
Светодиод |
| 8 |
Подстройка выходного напряжения |
Примечания
- Если не указано особо, все параметры измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте 20 МГц с использованием 12-дюймовой витой пары, оконцованной параллельным конденсатором 0,1 мкФ и 47 мкФ.
- Допуск включает допуск уставки, регулирование по линии и по нагрузке.
- Источник питания рассматривается как компонент, предназначенный для установки в конечное оборудование. Конечное изделие должно быть повторно подтверждено на соответствие требованиям ЭМС.
- Тест гармонического тока проводится при 90% нагрузки.
- При коротком замыкании или перегрузке более 150% выходное напряжение может быть отключено на 5 с, после чего устройство переходит в режим защиты постоянным током.
