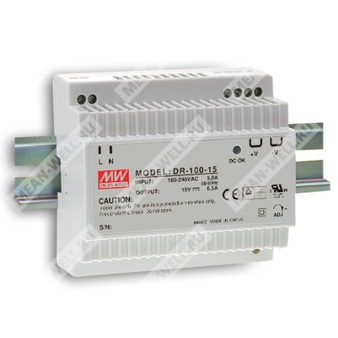

DR-100-24 - источник питания на DIN рейку для промышленной автоматизации с выходным напряжением 24 В.
Расшифровка партномера
| Позиция | Обозначение | Смысл |
| 1 | DR | Серия источников питания для монтажа на DIN рейку |
| 2 | 100 | Номинальная мощность серии: 100 Вт |
| 3 | 24 | Выходное номинальное напряжение: 24 В |
Краткое описание
DR-100-24 — импульсный источник питания промышленного назначения для монтажа на DIN рейку, предназначенный для преобразования широкого диапазона входного переменного или постоянного напряжения в стабилизированное выходное напряжение 24 В постоянного тока.
Особенности
- Универсальный вход переменного тока с полным диапазоном.
- Возможность работы от постоянного входного напряжения.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Охлаждение за счёт свободной конвекции воздуха.
- Установка на DIN рейку TS-35/7.5 или TS-35/15.
- Изоляция класса II.
- Светодиодная индикация включения.
- Потребление без нагрузки менее 1 Вт.
- Испытание на 100% полной нагрузке перед отгрузкой.
Область применения
Промышленные системы управления, шкафы автоматики, оборудование промышленной электроники, распределённые системы питания, средства управления и другое оборудование, требующее стабильного источника 24 В постоянного тока.
Выходные параметры
| Параметр | Значение |
| Номинальное выходное напряжение | 24 В |
| Номинальный выходной ток | 4,2 А |
| Диапазон выходного тока | 0 ~ 4,2 А |
| Номинальная выходная мощность | 100,8 Вт |
| Пульсации и шум | 150 мВ п-п |
| Диапазон подстройки выходного напряжения | 24 ~ 29 В |
| Допуск выходного напряжения | ±1,0% |
| Стабилизация по входному напряжению | ±1,0% |
| Стабилизация по нагрузке | ±1,0% |
| Время установки, время нарастания | 2700 мс, 80 мс при 230 В AC; 2700 мс, 80 мс при 115 В AC, при полной нагрузке |
| Время удержания | 50 мс при 230 В AC; 18 мс при 115 В AC, при полной нагрузке |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 88 ~ 264 В AC, 124 ~ 370 В DC |
| Возможность работы от постоянного тока | Да, при подключении к AC/L(+), AC/N(-) |
| Диапазон входной частоты | 47 ~ 63 Гц |
| КПД тип. | 89% |
| Входной ток тип. | 1,6 А при 230 В AC |
| Входной ток тип. | 3 А при 115 В AC |
| Пусковой ток тип. | 45 А при 230 В AC; 30 А при 115 В AC, холодный старт |
Защиты
| Параметр | Значение |
| Перегрузка | 105 ~ 135% от номинальной выходной мощности |
| Тип защиты от перегрузки | Ограничение постоянного тока, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 30 ~ 35 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения, восстановление после повторного включения |
| Перегрев | Отключение выходного напряжения, восстановление после повторного включения |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -20 ~ +60 °C |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50 °C) |
| Вибрация | Компонент: 10 ~ 500 Гц, 2G, 10 мин./цикл, по 60 мин. по осям X, Y, Z; монтаж: соответствует IEC60068-2-6 |
Электрическая прочность и помехоустойчивость
| Параметр | Значение |
| Испытательное напряжение изоляции | I/P-O/P: 3 кВ AC |
| Сопротивление изоляции | I/P-O/P: более 100 МОм / 500 В DC / 25 °C / 70% RH |
| Соответствие по ЭМС излучению | EN61204-3, EN55032 Class B, EN61000-3-2, EN61000-3-3 |
| Соответствие по ЭМС устойчивости | EN61000-4-2, 3, 4, 5, 6, 8, 11; EN55024; EN61000-6-2; EN61204-3; тяжёлая промышленная среда, критерий A |
| Стандарты безопасности | UL60950-1 одобрено, проектирование с учётом EN50178 |
Надёжность, размеры и упаковка
| Параметр | Значение |
| MTBF | 486 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Габаритные размеры | 100 × 93 × 56 мм (Ш × В × Г) |
| Масса | 0,35 кг |
| Упаковка | 36 шт.; 13,6 кг; 0,89 CUFT |
Механические данные
| Параметр | Значение |
| Корпус | Case No. 970A |
| Допустимый монтаж на DIN рейку | TS35/7.5 или TS35/15 |
| Назначение клемм | 1 — AC/L(+); 2 — AC/N(-); 3,4 — +V; 5,6 — -V; 7 — LED; 8 — +V ADJ. |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, оконечной нагрузкой 0,1 мкФ и 47 мкФ, включённых параллельно.
- Допуск включает допуск на установку, регулирование по линии и регулирование по нагрузке.
- Источник питания рассматривается как компонент для встраивания в конечное изделие; конечное изделие должно быть повторно подтверждено на соответствие требованиям ЭМС.
- Испытание гармонического тока проводится при 90% нагрузки.
- При коротком замыкании или перегрузке более 150% выходное напряжение может быть отключено на 5 с, после чего устройство переходит в режим защиты по постоянному току.
