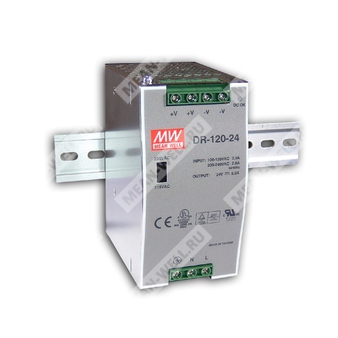

DR-120-12 - 120-ваттный одновыходной промышленный источник питания на DIN рейку с выходом 12 В.
Одновыходовой промышленный источник питания серии DR-120 для установки на DIN рейку, предназначенный для преобразования сетевого переменного или постоянного входного напряжения в стабилизированное выходное напряжение 12 В постоянного тока.
Расшифровка партномера
| Позиция | Обозначение | Расшифровка |
| Серия | DR | Серия промышленных источников питания Mean Well для монтажа на DIN рейку |
| Мощность | 120 | Номинальная мощность 120 Вт |
| Выходное напряжение | 12 | Номинальное выходное напряжение 12 В |
Особенности
- Входной диапазон переменного тока выбирается переключателем.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Охлаждение за счет свободной конвекции воздуха.
- Возможность установки на DIN рейку TS-35/7.5 или TS-35/15.
- Одобрение UL 508 для промышленного управляющего оборудования.
- Светодиодный индикатор включения питания.
- Испытание на 100% нагрузке в режиме burn-in.
- Фиксированная частота коммутации 55 кГц.
Применение
Промышленные системы автоматики, шкафы управления, распределённые цепи питания, оборудование промышленного назначения и другие устройства, требующие стабилизированного источника 12 В постоянного тока с монтажом на DIN рейку.
Основные параметры
| Параметр | Значение |
| Выходное напряжение | 12 В |
| Номинальный ток | 10 А |
| Диапазон тока | 0 ~ 10 А |
| Номинальная мощность | 120 Вт |
| Пульсации и шум | 80 мВ п-п |
| Диапазон регулировки выходного напряжения | 12 ~ 14 В |
| Точность установки выходного напряжения | ±2,0% |
| Стабилизация по сети | ±0,5% |
| Стабилизация по нагрузке | ±1,0% |
| Время установки, время нарастания | 500 мс, 70 мс при 230 В AC; 500 мс, 70 мс при 115 В AC при полной нагрузке |
| Время удержания | 36 мс при 230 В AC; 32 мс при 115 В AC при полной нагрузке |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 88 ~ 132 В AC / 176 ~ 264 В AC переключателем; 248 ~ 370 В DC |
| Диапазон частоты сети | 47 ~ 63 Гц |
| КПД | 80% |
| Входной ток | 2,6 А при 115 В AC; 1,6 А при 230 В AC |
| Пусковой ток | Холодный старт: 20 А при 115 В AC; 40 А при 230 В AC |
| Ток утечки | < 3,5 мА при 240 В AC |
Защиты
| Параметр | Значение |
| Перегрузка | 105 ~ 150% от номинальной выходной мощности |
| Тип защиты от перегрузки | Ограничение постоянным током, автоматическое восстановление после устранения аварийного состояния |
| Перенапряжение | 15 ~ 16,5 В |
| Тип защиты от перенапряжения | Выходное напряжение отключается, восстановление после повторного включения питания |
| Перегрев | 85 ±5 °C (TSW1) |
| Тип защиты от перегрева | Выходное напряжение отключается, автоматическое восстановление после снижения температуры |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -10 ~ +60 °C |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -20 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z; монтаж соответствует IEC60068-2-6 |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL508, UL60950-1, одобрено EAC TP TC 004 |
| Испытательное напряжение | Вход-выход: 3 кВ AC; вход-земля: 2,0 кВ AC; выход-земля: 0,5 кВ AC |
| Сопротивление изоляции | Вход-выход, вход-земля, выход-земля: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия ЭМС | Соответствие EN55032 (CISPR32) Class B, EN61000-3-2, EN61000-3-3, EAC TP TC 020 |
| Помехоустойчивость ЭМС | Соответствие EN61000-4-2,3,4,5,6,8,11, EN55024, EN61000-6-2 (EN50082-2), уровень тяжелой промышленности, критерий A, EAC TP TC 020 |
Механические данные
| Параметр | Значение |
| Габариты | 65,5 × 125,2 × 100 мм (Ш × В × Г) |
| Масса | 0,79 кг |
| Упаковка | 20 шт.; 16,5 кг; 1,49 куб. фут. |
| Допустимая DIN-рейка | TS35/7.5 или TS35/15 |
Надежность
| Параметр | Значение |
| MTBF | 432,1 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельным конденсатором 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, стабилизацию по сети и стабилизацию по нагрузке.
- Источник питания рассматривается как компонент, который будет установлен в конечное оборудование; конечное оборудование должно быть повторно подтверждено на соответствие директивам ЭМС.
- Температурное дерейтингование: 3,5 °C/1000 м безвентиляторные модели и 5 °C/1000 м модели с вентилятором при высоте эксплуатации выше 2000 м.
