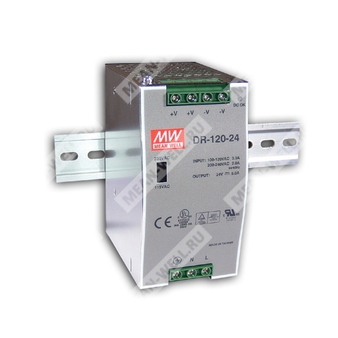

DR-120-24 - импульсный источник питания промышленного назначения на DIN рейку с выходом 24 В постоянного тока.
Расшифровка партномера
| Позиция | Расшифровка |
| DR | Серия промышленного источника питания Mean Well для установки на DIN рейку |
| 120 | Номинальная мощность 120 Вт |
| 24 | Номинальное выходное напряжение 24 В |
Назначение и особенности
DR-120-24 представляет собой одно выходной импульсный источник питания промышленного назначения для монтажа на DIN рейку TS35/7.5 или TS35/15. Модель предназначена для питания промышленной автоматики, систем управления, измерительных и телекоммуникационных узлов, а также другой аппаратуры, требующей стабилизированного напряжения 24 В постоянного тока.
Источник питания имеет переключаемый диапазон входного напряжения переменного тока, допускает работу от сети постоянного тока, оснащён защитой от короткого замыкания, перегрузки, перенапряжения и перегрева. Охлаждение осуществляется за счёт свободной конвекции воздуха. Предусмотрен светодиодный индикатор включения.
Основные особенности
- Переключаемый диапазон входного напряжения переменного тока.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Охлаждение за счёт свободной конвекции воздуха.
- Установка на DIN рейку TS35/7.5 или TS35/15.
- Разрешение UL508 для промышленного оборудования.
- Светодиодный индикатор наличия питания.
- Испытание на 100% полную нагрузку в режиме приработки.
- Фиксированная частота преобразования 55 кГц.
Выход
| Параметр | Значение для DR-120-24 |
| Выходное напряжение постоянного тока | 24 В |
| Номинальный ток | 5 А |
| Диапазон тока | 0 ~ 5 А |
| Номинальная мощность | 120 Вт |
| Диапазон регулировки выходного напряжения | 24 ~ 28 В |
| Пульсации и шум | 80 мВ пик-пик |
| Точность установки выходного напряжения | ±1,0% |
| Стабилизация по входному напряжению | ±0,5% |
| Стабилизация по нагрузке | ±1,0% |
| Время установки, время нарастания | 500 мс, 70 мс при 230 В переменного тока; 500 мс, 70 мс при 115 В переменного тока, при полной нагрузке |
| Время удержания | 36 мс при 230 В переменного тока; 32 мс при 115 В переменного тока, при полной нагрузке |
Вход
| Параметр | Значение для DR-120-24 |
| Диапазон входного напряжения | 88 ~ 132 В переменного тока / 176 ~ 264 В переменного тока переключением; 248 ~ 370 В постоянного тока |
| Диапазон входной частоты | 47 ~ 63 Гц |
| КПД типовой | 84% |
| Входной ток типовой | 1,6 А при 230 В переменного тока; 2,6 А при 115 В переменного тока |
| Пусковой ток типовой | Холодный запуск 40 А при 230 В переменного тока; 20 А при 115 В переменного тока |
| Ток утечки | <3,5 мА при 240 В переменного тока |
Защита
| Параметр | Значение для DR-120-24 |
| Перегрузка | 105 ~ 150% от номинальной выходной мощности; тип защиты: ограничение постоянного тока, восстановление после устранения аварии |
| Перенапряжение | 29 ~ 33 В; тип защиты: отключение выходного напряжения, повторное включение для восстановления |
| Перегрев | 85 ± 5 °C (TSW1); тип защиты: отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -10 ~ +60 °C, с учётом кривой снижения допустимой нагрузки |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -20 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C от 0 до 50 °C |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z; монтаж: соответствие IEC60068-2-6 |
Безопасность и электромагнитная совместимость
| Параметр | Значение |
| Стандарты безопасности | UL508, UL60950-1, одобрение EAC TP TC 004 |
| Испытательное напряжение | I/P-O/P: 3 кВ переменного тока; I/P-FG: 2,0 кВ переменного тока; O/P-FG: 0,5 кВ переменного тока |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Помехоэмиссия | Соответствие EN55032 (CISPR32) Class B, EN61000-3-2, EN61000-3-3, EAC TP TC 020 |
| Помехоустойчивость | Соответствие EN61000-4-2, 3, 4, 5, 6, 8, 11, EN55024, EN61000-6-2 (EN50082-2), уровень тяжёлой промышленности, критерий A, EAC TP TC 020 |
Конструктивные данные
| Параметр | Значение |
| Габаритные размеры | 65,5 × 125,2 × 100 мм (Ш × В × Г) |
| Масса | 0,79 кг |
| Упаковка | 20 шт. / 16,5 кг / 1,49 CUFT |
| MTBF | 432,1 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Способ монтажа | На DIN рейку TS35/7.5 или TS35/15 |
| Охлаждение | Свободная конвекция воздуха |
| Частота преобразования | 55 кГц |
Назначение выводов
| Клеммная колодка | Контакт | Назначение |
| TB1 | 1 | FG |
| TB1 | 2 | AC/N |
| TB1 | 3 | AC/L |
| TB2 | 1, 2 | Выход постоянного тока +V |
| TB2 | 3, 4 | Выход постоянного тока -V |
Примечания
1. Все параметры, не оговорённые особо, измеряются при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измеряются при полосе пропускания 20 МГц, с использованием витой пары длиной 12 дюймов, оконцованной параллельно подключёнными конденсаторами 0,1 мкФ и 47 мкФ.
3. Допуск включает нестабильность по входному напряжению и по нагрузке.
4. Источник питания рассматривается как компонент, который будет установлен в конечное оборудование. Конечное оборудование должно быть повторно подтверждено на соответствие директивам по ЭМС.
5. Снижение допустимой температуры окружающей среды до 3,5 °C/1000 м при отсутствии вентиляторов и до 5 °C/1000 м при наличии вентиляторов для эксплуатации на высоте более 2000 м (6500 ft).
Механические данные
Допустимая DIN рейка: TS35/7.5 или TS35/15.
Обобщённые электрические параметры
| Параметр | Значение для DR-120-24 |
| Номинальное напряжение | 24 В |
| Номинальный ток | 5 А |
| Номинальная мощность | 120 Вт |
| Диапазон регулировки | 24 ~ 28 В |
| Пульсации и шум | 80 мВ пик-пик |
