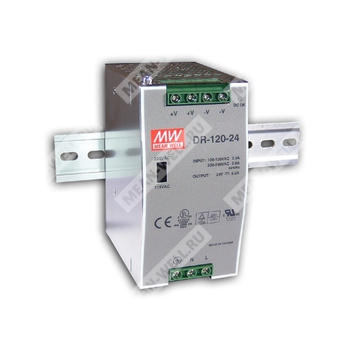

DR-120-48 — источник питания на DIN рейку для промышленного питания нагрузки 48 В постоянного тока.
| Партномер | Расшифровка | Значение |
| DR | Серия | DIN реечный источник питания |
| 120 | Номинальная мощность | 120 Вт |
| 48 | Номинальное выходное напряжение | 48 В |
Назначение и особенности
DR-120-48 — одновыходной промышленный импульсный источник питания серии DR-120, предназначенный для установки на DIN рейку TS-35/7.5 или TS-35/15 и формирования стабилизированного выходного напряжения 48 В постоянного тока для промышленной автоматики, систем управления и другого оборудования.
Особенности:
- Диапазон входного напряжения переменного тока выбирается переключателем: 88…132 В AC или 176…264 В AC.
- Поддержка входа 248…370 В DC.
- Охлаждение за счёт свободной конвекции воздуха.
- Встроенные защиты: от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Возможность установки на DIN рейку TS-35/7.5 или TS-35/15.
- Светодиодная индикация включения.
- Испытание на 100% нагрузке в режиме burn-in.
- Фиксированная частота преобразования 55 кГц.
Электрические параметры
| Выход |
| Выходное напряжение | 48 В |
| Номинальный ток | 2,5 А |
| Диапазон тока | 0…2,5 А |
| Номинальная мощность | 120 Вт |
| Диапазон регулировки выходного напряжения | 48…53 В |
| Пульсации и шум | 100 мВ пик-пик |
| Регулирование по сети | ±1,0% |
| Регулирование по нагрузке | ±1,0% |
| Время установки, время нарастания | 500 мс, 70 мс при 230 В AC; 500 мс, 70 мс при 115 В AC, при полной нагрузке |
| Время удержания | 36 мс при 230 В AC; 32 мс при 115 В AC, при полной нагрузке |
| Вход |
| Диапазон входного напряжения | 88…132 В AC / 176…264 В AC, выбирается переключателем; 248…370 В DC |
| Диапазон частоты | 47…63 Гц |
| КПД тип. | 85% |
| Входной ток тип. | 1,6 А при 230 В AC |
| Пусковой ток тип. | Холодный пуск 40 А при 230 В AC |
| Ток утечки | Менее 3,5 мА при 240 В AC |
| Защиты |
| Перегрузка | 105…150% от номинальной выходной мощности |
| Тип защиты от перегрузки | Ограничение тока с автоматическим восстановлением после устранения неисправности |
| Перенапряжение | 58…65 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения с последующим восстановлением после повторного включения питания |
| Перегрев | 90°C±5°C (TSW1) |
| Тип защиты от перегрева | Отключение выходного напряжения с автоматическим восстановлением после снижения температуры |
| Параметры среды |
| Рабочая температура | -10…+60°C (с учётом зависимости от температуры окружающей среды) |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура и влажность хранения | -20…+85°C, 10…95% RH |
| Температурный коэффициент | ±0,03%/°C (0…50°C) |
| Вибрация | 10…500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z; монтаж в соответствии с IEC60068-2-6 |
| Электрическая безопасность и ЭМС |
| Стандарты безопасности | UL508, UL60950-1, одобрение EAC TP TC 004 |
| Испытательное напряжение | I/P-O/P: 3 кВ AC; I/P-FG: 2,0 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25°C / 70% RH |
| Эмиссия ЭМС | Соответствие EN55032 (CISPR32) класс B, EN61000-3-2, -3, EAC TP TC 020 |
| Помехоустойчивость ЭМС | Соответствие EN61000-4-2, 3, 4, 5, 6, 8, 11, EN55024, EN61000-6-2 (EN50082-2), уровень тяжёлой промышленности, критерий A, EAC TP TC 020 |
| Прочее |
| MTBF | 432,1 тыс. ч минимум по MIL-HDBK-217F (25°C) |
| Габариты | 65,5 × 125,2 × 100 мм (Ш × В × Г) |
| Масса | 0,79 кг |
| Упаковка | 20 шт.; 16,5 кг; 1,49 CUFT |
График снижения нагрузки
Для моделей с естественной конвекцией рабочая температура составляет -10…+60°C. При повышении температуры окружающей среды допустимая нагрузка снижается согласно графику дерейтирования. Для модели 48 В область полной нагрузки сохраняется до более низкой температуры, после чего нагрузка уменьшается до уровня около 60% при 60°C.
Механические данные
Корпус рассчитан на монтаж на DIN рейку TS35/7.5 или TS35/15. Допустимое направление установки — вертикальное. На лицевой панели предусмотрена регулировка выходного напряжения и светодиодный индикатор.
Описание схемотехники
Структурная схема включает входной EMI-фильтр, выпрямитель и фильтр, узел коммутации, импульсный преобразователь, выходной выпрямитель и фильтр, а также цепи защиты O.L.P., O.T.P. и O.V.P. Управление осуществляется ШИМ-контроллером. Фиксированная рабочая частота составляет 55 кГц.
Примечания
- Все параметры, не оговорённые отдельно, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25°C.
- Пульсации и шум измеряются при 20 МГц с использованием 12-дюймовой витой пары, завершённой конденсатором 0,1 мкФ и 47 мкФ параллельно.
- Допуск включает допуск уставки, регулирование по сети и регулирование по нагрузке.
- Источник питания рассматривается как компонент, который будет установлен в конечное оборудование. Конечное оборудование должно быть повторно подтверждено на соответствие директивам ЭМС.
- Температурная дерейтинговая характеристика составляет 3,5°C/1000 м для моделей с вентиляторным охлаждением и 5°C/1000 м для моделей с естественной конвекцией при высоте эксплуатации выше 2000 м (6500 футов).
