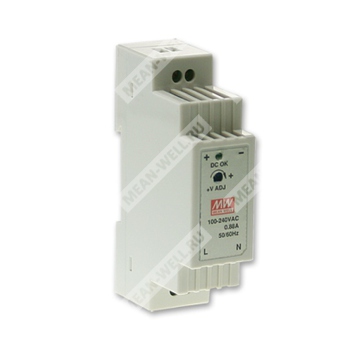

DR-15-12 - импульсный источник питания 15 Вт для промышленной установки на DIN рейку с одним выходом.
Расшифровка партномера
| Позиция | Значение |
|---|
| DR | Серия DIN реечных источников питания |
| 15 | Номинальная мощность 15 Вт |
| 12 | Выходное напряжение 12 В |
Назначение и особенности
DR-15-12 — одновыходной промышленный источник питания серии DR-15, предназначенный для питания аппаратуры постоянным напряжением 12 В при установке на DIN рейку TS-35/7.5 или TS-35/15. Изделие рассчитано на универсальный вход переменного тока, обладает защитой от короткого замыкания, перегрузки и перенапряжения, а также естественным охлаждением за счет свободной конвекции воздуха.
Особенности:
- Универсальный вход переменного тока с полным диапазоном.
- Защиты: короткое замыкание, перегрузка, перенапряжение.
- Охлаждение естественной конвекцией воздуха.
- Установка на DIN рейку TS-35/7.5 или TS-35/15.
- Изоляция класса II.
- Светодиодная индикация включения питания.
- Потребление без нагрузки менее 0,5 Вт.
- Испытание на 100% полной нагрузки.
Выход
| Параметр | Значение для DR-15-12 |
|---|
| Выходное напряжение постоянного тока | 12 В |
| Номинальный ток | 1,25 А |
| Диапазон тока | 0 ~ 1,25 А |
| Номинальная мощность | 15 Вт |
| Пульсации и шум | 120 мВп-п |
| Диапазон подстройки выходного напряжения | 10,8 ~ 13,2 В |
| Допуск выходного напряжения | ±1,0% |
| Стабилизация по сети | ±1,0% |
| Стабилизация по нагрузке | ±1,0% |
| Время установления, время нарастания | 1000 мс, 50 мс при 115 В AC и полной нагрузке; 1000 мс, 50 мс при 230 В AC и полной нагрузке |
| Время удержания | 16 мс при 115 В AC и полной нагрузке; 70 мс при 230 В AC и полной нагрузке |
Вход
| Параметр | Значение для DR-15-12 |
|---|
| Диапазон входного напряжения | 85 ~ 264 В AC; 120 ~ 370 В DC |
| Диапазон частоты | 47 ~ 63 Гц |
| КПД | 84% |
| Входной ток | 0,88 А при 115 В AC; 0,48 А при 230 В AC |
| Пусковой ток | Холодный старт: 35 А при 115 В AC; 65 А при 230 В AC |
Защита
| Параметр | Значение для DR-15-12 |
|---|
| Перегрузка | 105 ~ 160% от номинальной выходной мощности |
| Тип защиты от перегрузки | Ограничение постоянным током, автоматическое восстановление после устранения аварии |
| Перенапряжение | 13,8 ~ 16,2 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения, ограничение стабилитроном |
Эксплуатационные параметры
| Параметр | Значение |
|---|
| Рабочая температура | -20 ~ +60 °C |
| Рабочая влажность | 20 ~ 90% относительной влажности, без конденсации |
| Температура и влажность хранения | -40 ~ +85 °C, 10 ~ 95% относительной влажности |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, по 10 мин./цикл, в течение 60 мин. по осям X, Y, Z; монтаж — в соответствии с IEC60068-2-6 |
Безопасность и электромагнитная совместимость
| Параметр | Значение |
|---|
| Стандарты безопасности | UL60950-1, конструкция с учетом EN50178 |
| Испытательное напряжение изоляции | Вход/выход: 3 кВ AC |
| Сопротивление изоляции | Вход/выход: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия ЭМС | Соответствие EN55032 (CISPR32), EN61204-3 класс B, EN61000-3-2, EN61000-3-3 |
| Помехоустойчивость ЭМС | Соответствие EN61000-4-2, 3, 4, 5, 6, 8, 11; EN55024; EN61000-6-2; EN61204-3; уровень тяжелой промышленности, критерий A |
Прочее
| Параметр | Значение для DR-15-12 |
|---|
| MTBF | 1172,3 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 25 × 93 × 56 мм (Ш × В × Г) |
| Упаковка | 0,1 кг; 140 шт./15 кг/0,9 CUFT |
Примечания
- Все параметры, не указанные особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельными конденсаторами 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, стабилизацию по сети и стабилизацию по нагрузке.
- Источник питания рассматривается как компонент, который будет установлен в конечное изделие. Конечное изделие должно быть повторно подтверждено на соответствие требованиям ЭМС.
- Область работы с постоянным током составляет 60% ~ 100% от номинального выходного напряжения. При коротком замыкании защита работает в режиме hiccup с автоматическим восстановлением после устранения аварии.
Условия монтажа
Допустимая DIN рейка: TS35/7.5 или TS35/15.
