DR-15-15

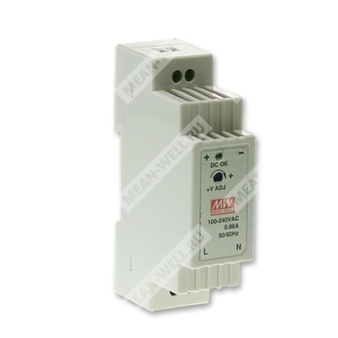

DR-15-15 — импульсный источник питания 15 Вт с одним выходом на DIN рейку.
Описание
DR-15-15 — промышленный импульсный источник питания серии DR-15 для установки на DIN рейку TS-35/7.5 или TS-35/15. Модель предназначена для преобразования широкодиапазонного сетевого переменного или постоянного входа в стабилизированное выходное напряжение 15 В постоянного тока для питания промышленной автоматики, средств управления и электронной аппаратуры.
Источник питания выполнен с естественным воздушным охлаждением, имеет индикацию включения, универсальный вход и полный набор защит: от короткого замыкания, перегрузки и перенапряжения. Конструктивно и электрически изделие относится к источникам класса II по изоляции.
Особенности
- Универсальный вход переменного тока и полный диапазон входного напряжения.
- Установка на DIN рейку TS-35/7.5 или TS-35/15.
- Естественное охлаждение за счёт свободной конвекции воздуха.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Светодиодный индикатор наличия выходного напряжения.
- Низкое потребление без нагрузки менее 0,5 Вт.
- Испытание на 100% полную нагрузку при прогоне наработки.
Расшифровка партномера
| Позиция в обозначении | Значение |
| DR | Серия источников питания Mean Well DR для монтажа на DIN рейку |
| 15 | Номинальная мощность 15 Вт |
| 15 | Номинальное выходное напряжение 15 В |
Основные электрические параметры
| Параметр | Значение для DR-15-15 |
| Выходное напряжение постоянного тока | 15 В |
| Номинальный выходной ток | 1 А |
| Диапазон выходного тока | 0…1 А |
| Номинальная выходная мощность | 15 Вт |
| Диапазон подстройки выходного напряжения | 13,5…16,5 В |
| Допуск по выходному напряжению | ±1,0% |
| Нестабильность по сети | ±1,0% |
| Нестабильность по нагрузке | ±1,0% |
| Пульсации и шум | 120 мВ п-п |
| Время запуска, время нарастания | 1000 мс, 50 мс при 115 В AC; 1000 мс, 50 мс при 230 В AC |
| Время удержания | 16 мс при 115 В AC; 70 мс при 230 В AC |
Вход
| Параметр | Значение для DR-15-15 |
| Диапазон входного напряжения | 85…264 В AC; 120…370 В DC |
| Диапазон входной частоты | 47…63 Гц |
| КПД типовое | 83,5% |
| Входной ток типовой | 0,88 А при 115 В AC; 0,48 А при 230 В AC |
| Пусковой ток типовой | Холодный запуск: 35 А при 115 В AC; 65 А при 230 В AC |
Защита
| Параметр | Значение для DR-15-15 |
| Защита от перегрузки | 105…160% от номинальной выходной мощности |
| Тип защиты от перегрузки | Ограничение тока по постоянной характеристике, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения | 17,25…20,25 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения, ограничение стабилитроном |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -20…+60 °C |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура хранения и влажность хранения | -40…+85 °C, 10…95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…50 °C |
| Вибрация | 10…500 Гц, 2G, 10 мин/цикл, в течение 60 мин по осям X, Y, Z; монтаж в соответствии с IEC60068-2-6 |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение изоляции | I/P-O/P: 3 кВ AC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Стандарты безопасности | UL60950-1 approved, design refer to EN50178 |
ЭМС
| Параметр | Значение |
| Эмиссия | Соответствие EN55032 (CISPR32), EN61204-3 Class B, EN61000-3-2, EN61000-3-3 |
| Помехоустойчивость | Соответствие EN61000-4-2, 3, 4, 5, 6, 8, 11, EN55024, EN61000-6-2, EN61204-3, уровень для тяжёлой промышленности, критерий A |
Надёжность, размеры и упаковка
| Параметр | Значение |
| MTBF | 1172,3 тыс. ч минимум, по MIL-HDBK-217F (25 °C) |
| Габаритные размеры | 25 × 93 × 56 мм (Ш × В × Г) |
| Масса и упаковка | 0,1 кг; 140 шт. / 15 кг / 0,9 CUFT |
Примечания
1. Все параметры, специально не оговорённые, измерены при входе 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измеряются при 20 МГц полосы пропускания с использованием 12-дюймового витого пары, оконцованного параллельными конденсаторами 0,1 мкФ и 47 мкФ.
3. Допуск включает допуск уставки, нестабильность по сети и нестабильность по нагрузке.
4. Источник питания рассматривается как компонент, который будет установлен в составе конечного оборудования. Конечное изделие должно быть повторно подтверждено на соответствие директивам ЭМС.
5. Область постоянного тока нагрузки находится в пределах 60…100% от номинального выходного напряжения. Защита от короткого замыкания реализована в режиме «hiccup» с автоматическим восстановлением после устранения неисправности.
Механические сведения
Допустимый DIN реечный монтаж: TS35/7.5 или TS35/15.
Исполнение корпуса: Case No. 985A.
