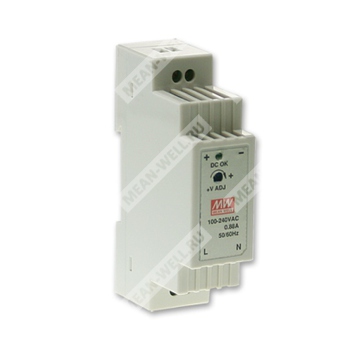

DR-15-24 — импульсный источник питания 24 В постоянного тока для установки на DIN рейку, 15 Вт.
DR-15-24 — одноканальный промышленный источник питания серии DR-15 для преобразования переменного сетевого напряжения в стабилизированное постоянное напряжение 24 В. Предназначен для монтажа на DIN рейку TS35/7.5 или TS35/15, имеет универсальный вход, встроенные защиты от короткого замыкания, перегрузки и перенапряжения, а также естественное воздушное охлаждение.
Расшифровка партномера
| Позиция в партномере |
Значение |
| DR |
Серия промышленных источников питания Mean Well для монтажа на DIN рейку |
| 15 |
Номинальная мощность серии: 15 Вт |
| 24 |
Выходное напряжение: 24 В постоянного тока |
Особенности
- Универсальный вход переменного тока / полный диапазон.
- Защиты: короткое замыкание, перегрузка, перенапряжение.
- Охлаждение за счёт свободной конвекции воздуха.
- Возможность установки на DIN рейку TS35/7.5 или TS35/15.
- Класс изоляции II.
- Светодиодная индикация наличия питания.
- Потребление без нагрузки менее 0,5 Вт.
- Испытание при 100% полной нагрузке наработкой.
Область применения
Промышленные системы управления, автоматика, шкафы управления, распределённые низковольтные цепи питания, электронные и электромеханические узлы, требующие стабилизированного источника 24 В постоянного тока.
Выход
| Параметр |
Значение для DR-15-24 |
| Выходное напряжение |
24 В |
| Номинальный ток |
0,63 А |
| Диапазон выходного тока |
0 ~ 0,63 А |
| Номинальная мощность |
15,2 Вт |
| Пульсации и шум, максимум |
150 мВ пик-пик |
| Диапазон регулировки выходного напряжения |
21,6 ~ 26,4 В |
| Допуск по выходному напряжению |
±1,0% |
| Линейная стабилизация |
±1,0% |
| Нагрузочная стабилизация |
±1,0% |
| Время установки и нарастания |
1000 мс, 50 мс при 230 В AC; 1000 мс, 50 мс при 115 В AC на полной нагрузке |
| Время удержания |
70 мс при 230 В AC; 16 мс при 115 В AC на полной нагрузке |
Вход
| Параметр |
Значение для DR-15-24 |
| Диапазон входного напряжения |
85 ~ 264 В AC; 120 ~ 370 В DC |
| Диапазон частоты сети |
47 ~ 63 Гц |
| КПД, типовое значение |
85% |
| Входной ток, типовое значение |
0,48 А при 230 В AC |
| Пусковой ток, типовое значение |
Холодный старт 65 А при 230 В AC |
Защиты
| Параметр |
Значение для DR-15-24 |
| Перегрузка |
105 ~ 160% от номинальной выходной мощности |
| Тип защиты от перегрузки |
Ограничение постоянным током, автоматическое восстановление после устранения аварийного режима |
| Перенапряжение |
27,6 ~ 32,4 В |
| Тип защиты от перенапряжения |
Отключение выходного напряжения, ограничение стабилитроном |
Эксплуатационные условия
| Параметр |
Значение |
| Температура эксплуатации |
-20 ~ +60 °C |
| Влажность эксплуатации |
20 ~ 90% RH, без конденсации |
| Температура хранения |
-40 ~ +85 °C |
| Влажность хранения |
10 ~ 95% RH |
| Температурный коэффициент |
±0,03%/°C (0 ~ 50 °C) |
| Вибрация |
10 ~ 500 Гц, 2G, по 10 мин./цикл, в течение 60 мин. по осям X, Y, Z; монтаж: соответствие IEC60068-2-6 |
Электрическая прочность и изоляция
| Параметр |
Значение |
| Испытательное напряжение |
I/P-O/P: 3 кВ AC |
| Сопротивление изоляции |
I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Стандарты безопасности |
UL60950-1, проектирование с учётом EN50178 |
ЭМС
| Параметр |
Значение |
| Эмиссия |
Соответствие EN55032 (CISPR32), EN61204-3 Class B, EN61000-3-2, EN61000-3-3 |
| Помехоустойчивость |
Соответствие EN61000-4-2, 3, 4, 5, 6, 8, 11, EN55024, EN61000-6-2, EN61204-3, уровень тяжёлой промышленности, критерий A |
Надёжность
| Параметр |
Значение |
| MTBF |
1172,3 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Габариты и исполнение
| Параметр |
Значение |
| Размеры |
25 × 93 × 56 мм (Ш × В × Г) |
| Масса |
0,1 кг |
| Упаковка |
140 шт.; 15 кг; 0,9 CUFT |
Примечания
1. Все параметры, специально не оговорённые отдельно, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измерены на частоте 20 МГц с помощью 12-дюймового витого соединительного провода, оконцованного параллельно подключёнными конденсаторами 0,1 мкФ и 47 мкФ.
3. Допуск включает допуск установки, линейную стабилизацию и нагрузочную стабилизацию.
4. Источник питания рассматривается как компонент, который должен быть установлен в конечном изделии. Конечное изделие должно быть повторно подтверждено на соответствие требованиям ЭМС.
5. Область работы в режиме постоянного тока находится в пределах 60% ~ 100% от номинального выходного напряжения. При коротком замыкании используется режим «икания», после устранения аварии происходит автоматическое восстановление.
Механические данные
Допустимый монтаж на DIN рейку: TS35/7.5 или TS35/15.
Обозначения на устройстве
- LED — индикатор наличия питания.
- Vadj — регулировка выходного напряжения.
- +V, -V — выходные клеммы постоянного напряжения.
- L, N — входные клеммы сети переменного тока.
