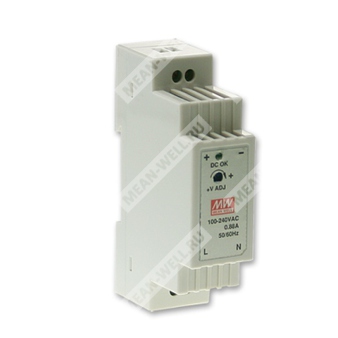

DR-15-5 — компактный промышленный источник питания на 5 В постоянного тока для монтажа на DIN рейку.
Серия: DR-15
Назначение: одноканальный источник питания промышленного исполнения для установки на DIN рейку TS35/7.5 или TS35/15, предназначенный для преобразования сети переменного или постоянного тока в стабилизированное выходное напряжение 5 В.
Особенности
- Универсальный вход переменного тока в полном диапазоне.
- Защиты: короткое замыкание, перегрузка, перенапряжение.
- Охлаждение за счет свободной конвекции воздуха.
- Установка на DIN рейку TS35/7.5 или TS35/15.
- Класс изоляции II.
- Светодиодная индикация наличия питания.
- Потребление без нагрузки менее 0,5 Вт.
- Испытание на 100% полную нагрузку при прогреве.
Расшифровка партномера
| Позиция | Значение |
| DR | Серия источников питания для монтажа на DIN рейку |
| 15 | Номинальная мощность серии: 15 Вт |
| 5 | Выходное напряжение: 5 В |
Основные параметры
| Параметр | Значение |
| Тип изделия | Одноканальный промышленный источник питания |
| Серия | DR-15 |
| Выходное напряжение | 5 В |
| Номинальный выходной ток | 2,4 А |
| Диапазон выходного тока | 0…2,4 А |
| Номинальная мощность | 12 Вт |
| Диапазон регулировки выходного напряжения | 4,75…5,5 В |
| Пульсации и шум | 80 мВ п-п |
| Допуск выходного напряжения | ±2,0% |
| Линейная стабилизация | ±1,0% |
| Стабилизация по нагрузке | ±1,0% |
| Время установки, время нарастания | 1000 мс, 50 мс при 230 В переменного тока; 1000 мс, 50 мс при 115 В переменного тока |
| Время удержания | 70 мс при 230 В переменного тока; 16 мс при 115 В переменного тока при полной нагрузке |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 85…264 В переменного тока; 120…370 В постоянного тока |
| Диапазон частоты сети | 47…63 Гц |
| КПД типовое | 77% |
| Потребляемый ток типовой | 0,88 А при 115 В переменного тока; 0,48 А при 230 В переменного тока |
| Пусковой ток типовой | 35 А при 115 В переменного тока; 65 А при 230 В переменного тока, холодный старт |
Выход
| Параметр | Значение |
| Номинальное выходное напряжение | 5 В |
| Номинальный выходной ток | 2,4 А |
| Диапазон тока | 0…2,4 А |
| Номинальная мощность | 12 Вт |
| Регулировка выходного напряжения | 4,75…5,5 В |
| Пульсации и шум | 80 мВ п-п |
| Допуск выходного напряжения | ±2,0% |
| Линейная стабилизация | ±1,0% |
| Стабилизация по нагрузке | ±1,0% |
Защита
| Параметр | Значение |
| Перегрузка | 105…160% от номинальной выходной мощности |
| Тип защиты от перегрузки | Ограничение постоянного тока, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения | 5,75…6,75 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения, ограничение стабилитроном |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | −20…+60 °C |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура хранения | −40…+85 °C |
| Влажность хранения | 10…95% RH |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) |
| Вибрация | 10…500 Гц, 2G, 10 мин/цикл, период 60 мин по осям X, Y, Z; монтаж согласно IEC60068-2-6 |
Электробезопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL60950-1, конструкция по EN50178 |
| Испытательное напряжение | Вход–выход: 3 кВ переменного тока |
| Сопротивление изоляции | Вход–выход: 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Эмиссия ЭМС | Соответствие EN55032 (CISPR32), EN61204-3 класс B, EN61000-3-2, EN61000-3-3 |
| Помехоустойчивость ЭМС | Соответствие EN61000-4-2, 3, 4, 5, 6, 8, 11, EN55024, EN61000-6-2, EN61204-3, уровень тяжелой промышленности, критерий A |
Надежность, габариты и упаковка
| Параметр | Значение |
| MTBF | 1172,3 тыс. часов минимум по MIL-HDBK-217F (25 °C) |
| Габаритные размеры | 25 × 93 × 56 мм (Ш × В × Г) |
| Масса | 0,1 кг |
| Упаковка | 140 шт. / 15 кг / 0,9 куб. фута |
| Монтаж | На DIN рейку TS35/7.5 или TS35/15 |
Примечания
- Если не указано иное, все параметры измерены при входе 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измерены на частоте 20 МГц с использованием витой пары длиной 12 дюймов, заканчивающейся параллельными конденсаторами 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, линейную стабилизацию и стабилизацию по нагрузке.
- Источник питания рассматривается как компонент, устанавливаемый в конечное изделие. Конечное изделие должно быть повторно подтверждено на соответствие директивам ЭМС.
- Область работы по постоянному току составляет 60…100% от номинального выходного напряжения. При коротком замыкании защита работает в режиме «hiccup» с автоматическим восстановлением после устранения неисправности.
