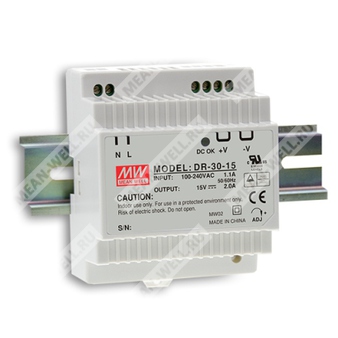

DR-30-12 - промышленный блок питания с одним выходом 12 В для установки на DIN рейку.
Назначение: AC/DC источник питания для промышленной автоматики и оборудования, обеспечивающий стабилизированное напряжение 12 В постоянного тока.
Расшифровка партномера
| Партномер | Расшифровка |
| DR | Серия источников питания Mean Well для монтажа на DIN рейку |
| 30 | Номинальная мощность 30 Вт |
| 12 | Выходное напряжение 12 В |
Краткое описание серии
DR-30-12 относится к серии одновыходных промышленных источников питания для монтажа на DIN рейку. Изделие предназначено для преобразования сетевого переменного или постоянного входного напряжения в стабилизированное выходное напряжение 12 В для питания устройств промышленной автоматики, электронных модулей и вспомогательных цепей управления.
Особенности
- Универсальный вход переменного тока с полным диапазоном.
- Работа также от входного постоянного напряжения.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Охлаждение за счет свободной конвекции воздуха.
- Установка на DIN рейку TS-35/7.5 или TS-35/15.
- Класс изоляции II.
- Светодиодная индикация включения.
- Испытание на 100% полную нагрузку в процессе приработки.
Выход
| Параметр | Значение для DR-30-12 |
| Номинальное выходное напряжение | 12 В |
| Номинальный выходной ток | 2 А |
| Диапазон выходного тока | 0 ~ 2 А |
| Номинальная выходная мощность | 24 Вт |
| Пульсации и шум | 120 мВ п-п |
| Диапазон регулировки выходного напряжения | 10,8 ~ 13,2 В |
| Допуск выходного напряжения | ±1,0% |
| Линии регулирования | ±1,0% |
| Регулирование по нагрузке | ±1,0% |
| Время установки, время нарастания | 100 мс, 30 мс при 115 В AC; 100 мс, 30 мс при 230 В AC на полной нагрузке |
| Время удержания | 21 мс при 115 В AC; 100 мс при 230 В AC на полной нагрузке |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 85 ~ 264 В AC; 120 ~ 370 В DC |
| Диапазон частоты сети | 47 ~ 63 Гц |
| КПД, тип. | 81% |
| Входной ток, тип. | 0,48 А при 230 В AC; 0,88 А при 115 В AC |
| Пусковой ток, тип. | 15 А при 115 В AC; 30 А при 230 В AC, холодный старт |
Защита
| Параметр | Значение |
| Перегрузка | 105 ~ 160% от номинальной выходной мощности |
| Тип защиты от перегрузки | Ограничение по постоянному току, автоматическое восстановление после устранения неисправности |
| Перенапряжение на выходе | 13,8 ~ 16,2 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения с последующим восстановлением после повторного включения |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -20 ~ +60 °C |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, период 60 мин. по осям X, Y, Z; монтаж согласно IEC60068-2-6 |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL60950-1, соответствует EN50178 |
| Испытательное напряжение изоляции | Вход/выход: 3 кВ AC |
| Сопротивление изоляции | Вход/выход: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия ЭМС | Соответствие EN55032 (CISPR32) класс B, EN61000-3-2, EN61000-3-3 |
| Помехоустойчивость ЭМС | Соответствие EN61000-4-2, 3, 4, 5, 6, 8, 11; EN55024; EN61000-6-2; EN61204-3; уровень тяжелой промышленности, критерий A |
Прочее
| Параметр | Значение |
| MTBF | 441,5 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Габариты | 78 × 93 × 56 мм (Ш × В × Г) |
| Упаковка | 0,27 кг; 48 шт./14 кг/1,12 куб. фут. |
| Допустимая DIN рейка | TS35/7.5 или TS35/15 |
Механические данные
Корпус предназначен для установки на DIN рейку. Позиции клемм в таблице соединений:
| Номер контакта | Назначение |
| 1 | AC/N |
| 2 | AC/L |
| 3, 4 | +V |
| 5, 6 | -V |
| 7 | LED |
| 8 | +V ADJ. |
Примечания
1. Все параметры, если не указано иное, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измеряются на частоте полосы 20 МГц с использованием витой пары длиной 12 дюймов, завершенной параллельным конденсатором 0,1 мкФ и 47 мкФ.
3. Допуск включает установку уставки, регулирование по линии и по нагрузке.
4. Источник питания рассматривается как компонент, который будет установлен в конечное изделие. Конечное изделие должно быть повторно подтверждено на соответствие требованиям ЭМС.
