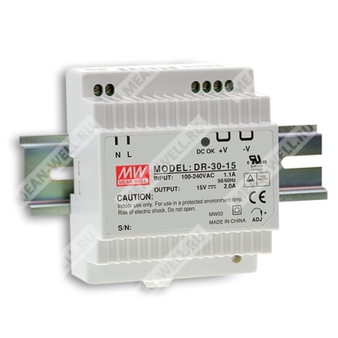

DR-30-15 - импульсный источник питания 30 Вт для монтажа на DIN рейку с одним выходом 15 В постоянного тока.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| DR | Серия промышленного источника питания Mean Well для установки на DIN рейку |
| 30 | Номинальная мощность 30 Вт |
| 15 | Номинальное выходное напряжение 15 В |
Краткое назначение
DR-30-15 предназначен для преобразования широкого диапазона сетевого переменного или постоянного входного напряжения в стабилизированное выходное напряжение 15 В постоянного тока для промышленной автоматики и оборудования управления.
Особенности
- Универсальный вход переменного тока во всем диапазоне.
- Допускается питание от постоянного тока в расширенном диапазоне.
- Защита от короткого замыкания.
- Защита от перегрузки.
- Защита от перенапряжения.
- Охлаждение за счет свободной конвекции воздуха.
- Возможность установки на DIN рейку TS-35/7.5 или TS-35/15.
- Класс изоляции II.
- Светодиодная индикация включения питания.
- Испытание на 100% полной нагрузки при прогоне.
Выход
| Параметр | Значение |
| Номинальное выходное напряжение | 15 В |
| Номинальный выходной ток | 2 А |
| Диапазон выходного тока | 0 ~ 2 А |
| Номинальная выходная мощность | 30 Вт |
| Пульсации и шум, максимум | 120 мВ п-п |
| Диапазон регулировки выходного напряжения | 13,5 ~ 16,5 В |
| Допуск выходного напряжения | ±1,0% |
| Нестабильность по сети | ±1,0% |
| Нестабильность по нагрузке | ±1,0% |
| Время установки, время нарастания | 100 мс, 30 мс при 115/230 В переменного тока, полная нагрузка |
| Время удержания | 21 мс при 115 В переменного тока, полная нагрузка; 100 мс при 230 В переменного тока |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 85 ~ 264 В переменного тока; 120 ~ 370 В постоянного тока |
| Диапазон входной частоты | 47 ~ 63 Гц |
| КПД, тип. | 82% |
| Входной ток, тип. | 0,48 А при 230 В переменного тока |
| Пусковой ток, тип. | Холодный старт 15 А при 115 В переменного тока; 30 А при 230 В переменного тока |
Защита
| Параметр | Значение |
| Перегрузка | 105 ~ 160% от номинальной выходной мощности |
| Тип защиты от перегрузки | Ограничение постоянного тока, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 17,25 ~ 20,25 В |
| Тип защиты от перенапряжения | Выключение выходного напряжения, повторное включение для восстановления |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -20 ~ +60 °C |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0 ~ 50 °C |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, период 60 мин. по осям X, Y, Z; монтаж согласно IEC60068-2-6 |
Параметры безопасности и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL60950-1, проектирование с учетом EN50178 |
| Испытательное напряжение | Вход/выход: 3 кВ переменного тока |
| Сопротивление изоляции | Вход/выход: 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Эмиссия ЭМС | Соответствие EN55032 (CISPR32) Class B, EN61000-3-2, EN61000-3-3 |
| Помехоустойчивость ЭМС | Соответствие EN61000-4-2, 3, 4, 5, 6, 8, 11, EN55024, EN61000-6-2, EN61204-3; уровень heavy industry, критерий A |
Прочие параметры
| Параметр | Значение |
| MTBF | 441,5 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габаритные размеры | 78 × 93 × 56 мм (Ш × В × Г) |
| Масса | 0,27 кг |
| Упаковка | 48 шт.; 14 кг; 1,12 куб. фута |
| Допустимый DIN-рейка профиль | TS35/7.5 или TS35/15 |
Назначение выводов
| Номер вывода | Назначение |
| 1 | AC/N |
| 2 | AC/L |
| 3, 4 | +V |
| 5, 6 | -V |
| 7 | LED |
| 8 | +V ADJ. |
Примечания
- Все параметры, не указанные особо, измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте полосы 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельными конденсаторами 0,1 мкФ и 47 мкФ.
- Допуск включает установку, регулировку по сети и регулировку по нагрузке.
- Источник питания рассматривается как компонент, который будет установлен в конечное изделие; конечное изделие должно быть повторно подтверждено на соответствие директивам по ЭМС.
Функциональная схема
Входной сигнал проходит через ЭМС-фильтр, затем через выпрямители и фильтр, далее через узел силовой коммутации, после чего энергия передается через трансформаторный каскад на выходной выпрямитель и фильтр. Контрольные цепи обеспечивают управление, защиту от перегрузки и перенапряжения, а также цепь детектирования состояния выхода.
Механическое исполнение
Корпус выполнен в исполнении для установки на DIN рейку. Допустимая DIN рейка: TS35/7.5 или TS35/15. Размеры изделия: 78 × 93 × 56 мм.
