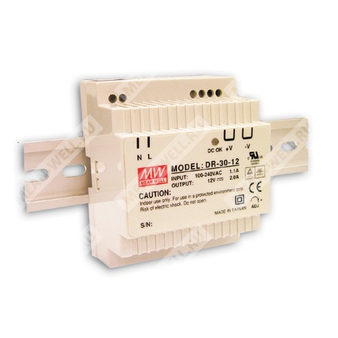

DR-30-5 - 30-ваттный одновыходной промышленный источник питания на DIN рейку с выходом 5 В постоянного тока.
Расшифровка партномера
| Позиция в партномере |
Значение |
| DR |
Серия источников питания для промышленного применения |
| 30 |
Номинальная мощность 30 Вт |
| 5 |
Выходное напряжение 5 В постоянного тока |
Назначение и особенности
DR-30-5 представляет собой импульсный промышленный источник питания с одним выходом, предназначенный для установки на DIN рейку TS35/7.5 или TS35/15. Устройство рассчитано на питание аппаратуры автоматизации, промышленной электроники и других низковольтных нагрузок постоянного тока.
Особенности:
- Универсальный вход переменного тока с полным диапазоном.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Охлаждение за счет свободной конвекции воздуха.
- Возможность монтажа на DIN рейку TS35/7.5 или TS35/15.
- Класс изоляции II.
- Светодиодная индикация включения питания.
- Испытание на 100% полной нагрузки при прогоне.
- Промышленное исполнение для длительной эксплуатации.
Выход
| Параметр | Значение |
| Номинальное выходное напряжение | 5 В |
| Номинальный выходной ток | 3 А |
| Диапазон выходного тока | 0 ~ 3 А |
| Номинальная мощность | 15 Вт |
| Пульсации и шум | 80 мВп-п |
| Диапазон подстройки выходного напряжения | 4,75 ~ 5,5 В |
| Допуск выходного напряжения | ±2,0% |
| Стабилизация по сети | ±1,0% |
| Стабилизация по нагрузке | ±1,0% |
| Время установки, время нарастания | 100 мс, 30 мс при 230 В AC; 100 мс, 30 мс при 115 В AC, при полной нагрузке |
| Время удержания | 100 мс при 230 В AC; 21 мс при 115 В AC, при полной нагрузке |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 85 ~ 264 В AC; 120 ~ 370 В DC |
| Диапазон частоты сети | 47 ~ 63 Гц |
| КПД | 74% (тип.) |
| Входной ток | 0,88 А при 115 В AC; 0,48 А при 230 В AC |
| Пусковой ток | 15 А при 115 В AC; 30 А при 230 В AC, холодный пуск |
Защита
| Параметр | Значение |
| Перегрузка | 105 ~ 160% от номинальной выходной мощности |
| Тип защиты от перегрузки | Ограничение тока постоянного уровня, восстановление после устранения неисправности — автоматически |
| Перенапряжение | 5,75 ~ 6,75 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения, восстановление после повторного включения питания |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -20 ~ +60 °C |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, в течение 60 мин. по осям X, Y, Z; монтаж: в соответствии с IEC60068-2-6 |
Электробезопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL60950-1, проектирование с учетом EN50178 |
| Испытательное напряжение | Вход/выход: 3 кВ AC |
| Сопротивление изоляции | Вход/выход: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия ЭМС | Соответствие EN55032 (CISPR32) класс B, EN61000-3-2, EN61000-3-3 |
| Помехоустойчивость ЭМС | Соответствие EN61000-4-2, 3, 4, 5, 6, 8, 11; EN55024; EN61000-6-2; EN61204-3; уровень тяжелой промышленности, критерий A |
Прочее
| Параметр | Значение |
| MTBF | 441,5 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Габаритные размеры | 78 × 93 × 56 мм (Ш × В × Г) |
| Масса и упаковка | 0,27 кг; 48 шт./14 кг/1,12 куб. фута |
Механические данные
Корпус предназначен для установки на DIN рейку TS35/7.5 или TS35/15. Подключение выполняется через винтовые клеммы.
| Номер вывода |
Назначение |
Номер вывода |
Назначение |
| 1 |
AC/N |
5, 6 |
-V |
| 2 |
AC/L |
7 |
Светодиод |
| 3, 4 |
+V |
8 |
+V ADJ. |
Блок-схема
Структура устройства включает входной EMI-фильтр, выпрямитель и фильтр, силовой ключ, трансформаторную часть, выходной выпрямитель и фильтр, цепь контроля, узел обнаружения, а также защиту от перегрузки и перенапряжения.
Примечания
- Все параметры, если не указано иное, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте полосы 20 МГц с использованием витой пары длиной 12 дюймов, подключенной к параллельному конденсатору 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, стабилизацию по сети и стабилизацию по нагрузке.
- Источник питания рассматривается как компонент, который будет установлен в конечное изделие; конечное изделие должно быть повторно подтверждено на соответствие требованиям ЭМС.
