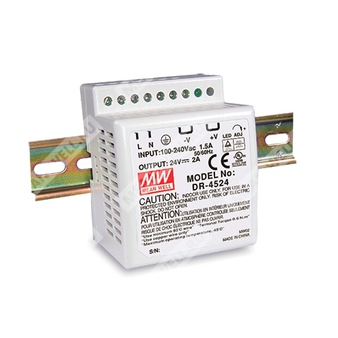

DR-4505 — промышленный источник питания на DIN рейку с выходом 5 В для систем автоматики и электронного оборудования.
DR-4505 — одно выходной промышленный источник питания серии DR-45 для монтажа на DIN рейку, предназначенный для питания аппаратуры постоянным напряжением 5 В.
Расшифровка партномера
| Позиция |
Обозначение |
Значение |
| DR |
Серия |
Промышленные источники питания Mean Well для установки на DIN рейку |
| 45 |
Класс мощности |
45 Вт |
| 05 |
Выходное напряжение |
5 В |
Краткое описание
Источник питания обеспечивает стабилизированное низковольтное постоянное напряжение для промышленного и щитового оборудования, поддерживает универсальный диапазон входного питания, имеет защиту от перегрузки, перенапряжения и перегрева, а также предназначен для охлаждения за счет свободной конвекции воздуха.
Особенности
- Универсальный диапазон входного переменного напряжения.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Охлаждение за счет свободной конвекции воздуха.
- Установка на DIN рейку TS35/7.5 или TS35/15.
- Одобрение UL 508 для промышленного управляющего оборудования.
- Светодиодная индикация включения.
- Испытание на 100% номинальной нагрузки.
- Фиксированная частота коммутации 100 кГц.
Применение
- Промышленная автоматика.
- Щитовое оборудование.
- Системы управления и сигнализации.
- Питание электронных модулей и узлов постоянного тока.
Электрические параметры
| Параметр |
Значение для DR-4505 |
| Выходное постоянное напряжение |
5 В |
| Номинальный ток |
5 А |
| Диапазон тока |
0…5 А |
| Номинальная мощность |
25 Вт |
| Диапазон регулировки выходного напряжения |
4,75…5,5 В |
| Стабилизация по сети |
±1,0% |
| Стабилизация по нагрузке |
±1,0% |
| Время установки, время нарастания |
800 мс, 60 мс при 230 В AC и полной нагрузке |
| Время удержания |
60 мс при 230 В AC и полной нагрузке |
| Пульсации и шум |
100 мВ п-п |
| Допуск по напряжению |
±2,0% |
Вход
| Параметр |
Значение |
| Диапазон входного напряжения |
85…264 В AC; 120…370 В DC |
| Диапазон частоты |
47…63 Гц |
| КПД, тип. |
72% |
| Входной ток, тип. |
1,5 А при 115 В AC; 0,75 А при 230 В AC |
| Пусковой ток, тип. |
Холодный запуск: 28 А при 115 В AC; 56 А при 230 В AC |
| Ток утечки |
<1 мА при 240 В AC |
Защита
| Вид защиты |
Уставка / условие |
Принцип работы |
| Перегрузка |
105…150% от номинальной выходной мощности |
Ограничение постоянным током, автоматическое восстановление после устранения неисправности |
| Перенапряжение |
5,75…6,75 В |
Отключение выходного напряжения, ограничение стабилитроном |
| Перегрев |
Tj 135°C тип. (U1), контроль по радиатору силового транзистора |
Отключение выходного напряжения, повторное включение после восстановления |
| Короткое замыкание |
Согласно схеме защиты |
Ограничение постоянным током, автоматическое восстановление после устранения аварии |
Параметры перенапряжения по моделям серии
| Модель |
Уровень защиты от перенапряжения |
| DR-4505 |
5,75…6,75 В |
| DR-4512 |
13,8…16,2 В |
| DR-4515 |
17,25…20,25 В |
| DR-4524 |
27,6…32,4 В |
Эксплуатационные условия
| Параметр |
Значение |
| Рабочая температура |
-10…+50°C, см. кривую снижения нагрузки |
| Рабочая влажность |
20…90% RH, без конденсации |
| Температура хранения |
-20…+85°C |
| Влажность хранения |
10…95% RH |
| Температурный коэффициент |
±0,03%/°C (0…50°C) |
| Вибрация |
10…500 Гц, 2G, по 10 мин. на цикл, суммарно 60 мин. по осям X, Y, Z; монтаж в соответствии с IEC60068-2-6 |
Электромагнитная совместимость и безопасность
| Параметр |
Значение |
| Стандарты безопасности |
UL508, одобрено EAC TP TC 004 |
| Испытательное напряжение |
I/P-O/P: 3 кВ AC; I/P-FG: 2,0 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции |
I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25°C / 70% RH |
| ЭМС, помехоэмиссия |
EN55032 (CISPR32), EN61000-3-2, EN61000-3-3, EAC TP TC 020 |
| ЭМС, помехоустойчивость |
EN61000-4-2, 3, 4, 5, 6, 8, 11; EN55024; EN61000-6-2 (EN50082-2); уровень тяжелой промышленности, критерий A; EAC TP TC 020 |
Механические данные
| Параметр |
Значение |
| Габариты |
93 × 78 × 67 мм |
| Масса |
0,31 кг |
| Упаковка |
48 шт.; 17,5 кг; 1,41 куб. фута |
| Исполнение корпуса |
Case No. 918A |
| Монтаж |
На DIN рейку TS35/7.5 или TS35/15 |
Надежность
| Параметр |
Значение |
| MTBF |
364,6 тыс. ч минимум, MIL-HDBK-217F (25°C) |
Назначение выводов
| Номер вывода |
Назначение |
| 1 |
AC/L |
| 2 |
AC/N |
| 3 |
FG |
| 4, 5 |
DC OUTPUT -V |
| 6, 7 |
DC OUTPUT +V |
| 8 |
LED |
| 9 |
+V ADJ. |
Примечания
- Все параметры, если не указано иное, измеряются при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25°C.
- Пульсации и шум измеряются на частоте 20 МГц с помощью 12-дюймового витого провода, оконцованного параллельным конденсатором 0,1 мкФ и 47 мкФ.
- Допуск включает установку, регулирование по сети и регулирование по нагрузке.
- Источник питания рассматривается как компонент, который будет установлен в конечное изделие. Конечное изделие должно быть подтверждено на соответствие директивам ЭМС.
- Диапазон температуры окружающей среды 3,5°C/1000 м с вентиляторными моделями и 5°C/1000 м без вентиляторных моделей при работе на высоте более 2000 м.
Файл: DR-45-SPEC 2021-09-15
