DR-4515
DR-4515 - 45-ваттный промышленный одновыводный источник питания на DIN рейку с выходом 15 В для систем автоматики и управления.

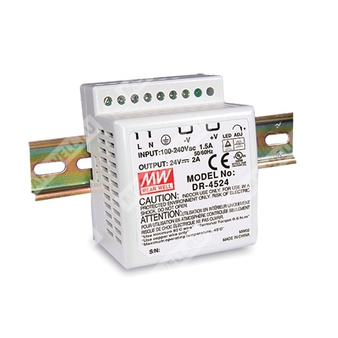

DR-4515 — промышленный импульсный источник питания серии DR-45 с одним выходом, предназначенный для монтажа на DIN рейку TS35/7.5 или TS35/15. Преобразует универсальное сетевое переменное/постоянное входное напряжение в стабилизированное выходное напряжение 15 В постоянного тока, обеспечивая питание оборудования промышленной автоматики, систем управления, интерфейсных модулей и другой аппаратуры, требующей повышенной надёжности и компактного исполнения.
Расшифровка партномера
| Обозначение | Расшифровка |
| DR | Серия источников питания для монтажа на DIN рейку |
| 45 | Номинальная мощность серии: 45 Вт |
| 15 | Номинальное выходное напряжение: 15 В |
Особенности
- Универсальный диапазон входного напряжения переменного тока.
- Поддержка входа постоянного тока.
- Защита от короткого замыкания.
- Защита от перегрузки.
- Защита от перенапряжения.
- Защита от перегрева.
- Охлаждение за счёт свободной конвекции воздуха.
- Возможность установки на DIN рейку TS-35/7.5 или TS-35/15.
- Светодиодная индикация наличия питания.
- Испытание на 100% нагрузку при повышенной температуре корпуса.
- Фиксированная частота переключения 100 кГц.
Выход
| Параметр | Значение для DR-4515 |
| Выходное напряжение постоянного тока | 15 В |
| Номинальный ток | 2,8 А |
| Диапазон тока | 0 ~ 2,8 А |
| Номинальная мощность | 42 Вт |
| Пульсации и шум, макс. | 240 мВп-п |
| Диапазон регулировки выходного напряжения | 13,5 ~ 16,5 В |
| Допуск по напряжению | ±1,0% |
| Стабилизация по линии | ±1,0% |
| Стабилизация по нагрузке | ±1,0% |
| Время установки, время нарастания | 800 мс, 60 мс / 230 В переменного тока при полной нагрузке |
| Время удержания | 60 мс / 230 В переменного тока при полной нагрузке |
Вход
| Параметр | Значение для DR-4515 |
| Диапазон входного напряжения | 85 ~ 264 В переменного тока; 120 ~ 370 В постоянного тока |
| Диапазон частоты | 47 ~ 63 Гц |
| КПД, тип. | 77% |
| Входной ток, тип. | 1,5 А / 115 В переменного тока; 0,75 А / 230 В переменного тока |
| Пусковой ток, тип. | Холодный старт: 28 А / 115 В переменного тока; 56 А / 230 В переменного тока |
| Ток утечки | <1 мА / 240 В переменного тока |
Защита
| Параметр | Значение для DR-4515 |
| Перегрузка | 105 ~ 150% от номинальной выходной мощности |
| Тип защиты от перегрузки | Ограничение постоянным током, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 17,25 ~ 20,25 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения, ограничение стабилитроном |
| Перегрев | Tj 135 °C тип. (U1), контроль по радиатору силового транзистора |
| Тип защиты от перегрева | Отключение выходного напряжения, восстановление после повторного включения |
Условия эксплуатации
| Параметр | Значение для DR-4515 |
| Рабочая температура | -10 ~ +50 °C |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -20 ~ +85 °C; 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, в течение 60 мин. по осям X, Y, Z; монтаж: в соответствии с IEC60068-2-6 |
Электробезопасность и ЭМС
| Параметр | Значение для DR-4515 |
| Стандарты безопасности | UL508, одобрено EAC TP TC 004 |
| Испытательное напряжение | I/P-O/P: 3 кВ переменного тока; I/P-FG: 2,0 кВ переменного тока; O/P-FG: 0,5 кВ переменного тока |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В постоянного тока / 70% RH |
| ЭМС — помехоэмиссия | Соответствие EN55032 (CISPR32), EN61000-3-2, -3, EAC TP TC 020 |
| ЭМС — помехоустойчивость | Соответствие EN61000-4-2, 3, 4, 5, 6, 8, 11, EN55024, EN61000-6-2 (EN50082-2), уровень для тяжёлой промышленности, критерий A, EAC TP TC 020 |
Прочее
| Параметр | Значение для DR-4515 |
| MTBF | 364,6 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Габаритные размеры | 93 × 78 × 67 мм (Д × Ш × В) |
| Масса | 0,31 кг |
| Упаковка | 48 шт. / 17,5 кг / 1,41 куб. фут |
| Частота преобразования | 100 кГц |
Назначение выводов
| Номер вывода | Назначение |
| 1 | AC/L |
| 2 | AC/N |
| 3 | FG |
| 4, 5 | DC OUTPUT -V |
| 6, 7 | DC OUTPUT +V |
| 8 | Светодиодный индикатор |
| 9 | Регулировка выходного напряжения +V ADJ. |
Примечания
1. Все параметры, если не указано иное, измеряются при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измеряются на частоте 20 МГц, с использованием 12-дюймового витого провода, оконцованного параллельным конденсатором 0,1 мкФ и 47 мкФ.
3. Допуск включает начальный допуск, стабилизацию по линии и стабилизацию по нагрузке.
4. Источник питания рассматривается как компонент, подлежащий установке в конечное изделие. Конечное изделие должно быть повторно подтверждено на соответствие директивам ЭМС.
5. Диапазон температур окружающей среды для моделей без вентилятора: 3,5 °C / 1000 м и 5 °C / 1000 м для моделей с вентилятором при высоте свыше 2000 м.
Описание конструкции
Блок-схема устройства включает входной EMI-фильтр, выпрямитель и фильтр, узел силового переключения с PWM-управлением, развязывающий трансформатор, выходной выпрямитель и фильтр, а также узел контроля и детекции состояния. Конструкция ориентирована на промышленное применение с высокой устойчивостью к помехам и кратковременным перегрузкам.
Механическое исполнение рассчитано на установку на DIN рейку TS35/7.5 или TS35/15. Корпус имеет компактные размеры и естественное охлаждение без принудительной вентиляции.
