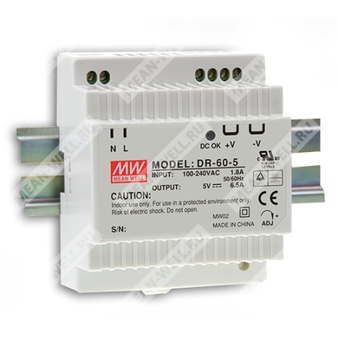

DR-60-12 - промышленный источник питания 12 В постоянного тока для монтажа на DIN рейку с выходной мощностью 54 Вт.
Расшифровка партномера
| Элемент партномера |
Значение |
| DR |
Серия DIN реечных источников питания Mean Well |
| 60 |
Номинальная мощность 60 Вт |
| 12 |
Номинальное выходное напряжение 12 В |
Краткое назначение
DR-60-12 предназначен для преобразования сетевого переменного или постоянного входного напряжения в стабилизированное выходное напряжение 12 В постоянного тока для промышленной автоматики и оборудования на DIN рейке.
Особенности
- Универсальный вход переменного тока полного диапазона.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Охлаждение за счет свободной конвекции воздуха.
- Возможность установки на DIN рейку TS-35/7.5 или TS-35/15.
- Одобрение UL 508 для промышленного оборудования управления.
- Класс изоляции II.
- Светодиодная индикация включения.
- Испытание на 100 % полной нагрузке при прожиге.
Выход
| Параметр | Значение |
| Номинальное выходное напряжение | 12 В |
| Номинальный выходной ток | 4,5 А |
| Диапазон выходного тока | 0…4,5 А |
| Номинальная мощность | 54 Вт |
| Пульсации и шум | 120 мВ п-п |
| Диапазон подстройки выходного напряжения | 11,1…13,2 В |
| Допуск выходного напряжения | ±1,0 % |
| Стабилизация по сети | ±1,0 % |
| Стабилизация по нагрузке | ±1,0 % |
| Время установки и нарастания | 200 мс, 30 мс при 115 В AC, при полной нагрузке |
| Время удержания | 100 мс при 230 В AC, 23 мс при 115 В AC, при полной нагрузке |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 88…264 В AC / 124…370 В DC |
| Диапазон входной частоты | 47…63 Гц |
| КПД типовое | 82 % |
| Входной ток типовой | 1,2 А при 115 В AC; 0,8 А при 230 В AC |
| Пусковой ток типовой | 18 А при 115 В AC; 36 А при 230 В AC, холодный старт |
Защита
| Параметр | Значение |
| Перегрузка | 105…160 % от номинальной выходной мощности |
| Тип защиты от перегрузки | Ограничение постоянного тока, автоматическое восстановление после устранения аварии |
| Перенапряжение | 13,8…16,2 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения, восстановление после повторного включения питания |
Условия эксплуатации и устойчивость
| Параметр | Значение |
| Рабочая температура | -20…+60 °C |
| Рабочая влажность | 20…90 % RH, без конденсации |
| Температура хранения и влажность | -40…+85 °C, 10…95 % RH |
| Температурный коэффициент | ±0,03 %/°C (0…50 °C) |
| Вибрация | 10…500 Гц, 2G, 10 мин/цикл, период 60 мин по осям X, Y, Z; монтаж в соответствии с IEC60068-2-6 |
Электрическая прочность и электромагнитная совместимость
| Параметр | Значение |
| Стандарты безопасности | UL60950-1 approved, проектирование с учетом EN50178 |
| Испытательное напряжение | I/P-O/P: 3 кВ AC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70 % RH |
| Электромагнитные помехи | Соответствие EN55032 (CISPR32) Class B, EN61000-3-2, EN61000-3-3 |
| Помехоустойчивость | Соответствие EN61000-4-2, 3, 4, 5, 6, 8, 11; EN55024; EN61000-6-2; EN61204-3; уровень heavy industry; критерий A |
МТBF, габариты и упаковка
| Параметр | Значение |
| MTBF | 216,2 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габаритные размеры | 78 × 93 × 56 мм (Ш × В × Г) |
| Масса и упаковка | 0,3 кг; 48 шт. / 15,4 кг / 1,12 CUFT |
Назначение выводов
| Номер контакта | Назначение |
| 1 | AC/N |
| 2 | AC/L |
| 3, 4 | +V |
| 5, 6 | -V |
| 7 | Светодиодная индикация |
| 8 | Подстройка +V |
Примечания
- Все параметры, не оговоренные особо, измеряются при входе 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются при 20 МГц полосы пропускания с использованием витой пары длиной 12 дюймов, оконечной нагрузкой 0,1 мкФ и 47 мкФ параллельно.
- Допуск включает допуск установки, стабилизацию по сети и стабилизацию по нагрузке.
- Источник питания рассматривается как компонент, устанавливаемый в конечное оборудование. Конечное оборудование должно быть повторно подтверждено на соответствие директивам ЭМС.
