DR-60-15

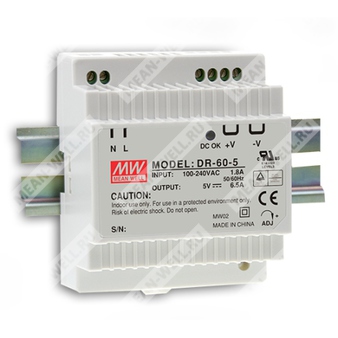

DR-60-15 - промышленный источник питания 15 В для монтажа на DIN рейку.
Описание
DR-60-15 — одно выходной промышленный источник питания серии DR-60, предназначенный для преобразования сетевого переменного напряжения в стабилизированное постоянное напряжение 15 В для питания промышленной автоматики, управляющей электроники и оборудования, устанавливаемого на DIN рейку.
Особенности
- Универсальный вход переменного тока с полным диапазоном.
- Защиты: короткое замыкание, перегрузка, перенапряжение.
- Охлаждение за счёт свободной конвекции воздуха.
- Установка на DIN рейку TS-35/7.5 или TS-35/15.
- Одобрено для промышленного управляющего оборудования UL 508.
- Класс изоляции II.
- Светодиодная индикация включения питания.
- Испытание при 100% полной нагрузке.
Расшифровка партномера
| DR | Серия источников питания для промышленного применения на DIN рейку |
| 60 | Номинальная мощность серии: 60 Вт |
| 15 | Номинальное выходное напряжение: 15 В |
Выход
| Номинальное выходное напряжение | 15 В |
| Номинальный выходной ток | 4 А |
| Диапазон регулировки выходного тока | 0 ~ 4 А |
| Номинальная мощность | 60 Вт |
| Пульсации и шум | 120 мВп-п |
| Диапазон регулировки выходного напряжения | 13,5 ~ 16,5 В |
| Допуск по выходному напряжению | ±1,0% |
| Линейная стабилизация | ±1,0% |
| Стабилизация по нагрузке | ±1,0% |
| Время установки, время нарастания | 200 мс, 30 мс при 115 В AC; 100 мс, 30 мс при 230 В AC, при полной нагрузке |
| Время удержания | 23 мс при 115 В AC; 100 мс при 230 В AC, при полной нагрузке |
Вход
| Диапазон входного напряжения | 88 ~ 264 В AC; 124 ~ 370 В DC |
| Диапазон частоты | 47 ~ 63 Гц |
| КПД | 83% |
| Потребляемый ток | 1,2 А при 115 В AC; 0,8 А при 230 В AC |
| Пусковой ток | 18 А при 115 В AC; 36 А при 230 В AC, холодный старт |
Защита
| Перегрузка | 105 ~ 160% от номинальной выходной мощности |
| Тип защиты от перегрузки | Ограничение по постоянному току, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 17,25 ~ 20,25 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения, восстановление после повторного включения питания |
Условия эксплуатации
| Рабочая температура | от -20 до +60 °C (см. кривую дерейтирования) |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | от -40 до +85 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, 1 цикл в течение 60 мин. по осям X, Y, Z; монтаж: соответствует IEC60068-2-6 |
Электрическая прочность и изоляция
| Испытательное напряжение | Вход/выход: 3 кВ AC |
| Сопротивление изоляции | Вход/выход: 100 МОм / 500 В DC / 25 °C / 70% RH |
Соответствие стандартам
| Стандарты безопасности | UL60950-1, конструкция согласно EN50178 |
| Электромагнитная совместимость — помехоэмиссия | Соответствие EN55032 (CISPR32) класс B, EN61000-3-2, EN61000-3-3 |
| Электромагнитная совместимость — помехоустойчивость | Соответствие EN61000-4-2, 3, 4, 5, 6, 8, 11, EN55024, EN61000-6-2, EN61204-3, уровень тяжёлой промышленности, критерий A |
Прочее
| Средняя наработка на отказ | 216,2 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Габаритные размеры | 78 × 93 × 56 мм (Ш × В × Г) |
| Упаковка | 0,3 кг; 48 шт. / 15,4 кг / 1,12 куб. фута |
Кривая дерейтирования
При повышении температуры окружающей среды выше 50 °C допустимая нагрузка снижается; при 60 °C допускается нагрузка около 60%.
Схема подключения выводов
| 1 | AC/N |
| 2 | AC/L |
| 3, 4 | +V |
| 5, 6 | -V |
| 7 | Светодиод индикации |
| 8 | Подстройка выходного напряжения |
Примечания
1. Все параметры, не оговорённые особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измеряются на частоте 20 МГц с использованием 12-дюймовой витой пары, завершённой параллельным конденсатором 0,1 мкФ и 47 мкФ.
3. Допуск включает допуск установки, линейную стабилизацию и стабилизацию по нагрузке.
4. Источник питания рассматривается как компонент, предназначенный для установки в конечное оборудование. Конечное оборудование должно быть повторно подтверждено на соответствие директивам EMC.
