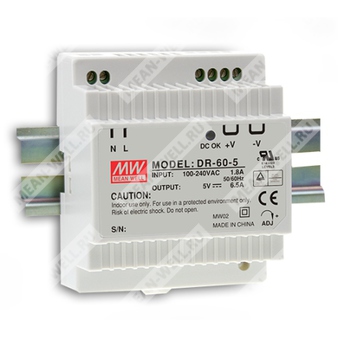

DR-60-5 — компактный источник питания на DIN рейку с одним выходом 5 В для промышленной автоматики и оборудования.
DR-60-5 — импульсный одноканальный источник питания промышленного исполнения серии DR-60, предназначенный для установки на DIN рейку TS35/7.5 или TS35/15. Изделие обеспечивает стабилизированное выходное напряжение 5 В и рассчитано на питание нагрузок в системах промышленной автоматики, управления и электрооборудования.
Расшифровка партномера
| Позиция обозначения |
Расшифровка |
| DR |
Серия источников питания Mean Well для установки на DIN рейку |
| 60 |
Номинальная мощность серии: 60 Вт |
| 5 |
Выходное напряжение: 5 В |
Особенности
- Универсальный вход переменного тока с полным диапазоном.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Охлаждение за счёт свободной конвекции воздуха.
- Установка на DIN рейку TS35/7.5 или TS35/15.
- Одобрение UL 508 для промышленного управляющего оборудования.
- Класс изоляции II.
- Светодиодный индикатор включения.
- 100% испытание при полной нагрузке на стадии приёмки.
- Конструкция для промышленного применения.
Области применения
Промышленная автоматика, шкафы управления, системы распределения питания постоянного тока, контрольно-измерительные и вспомогательные цепи, оборудование, требующее стабилизированного питания 5 В.
Основные параметры
| Параметр |
Значение |
| Выходное напряжение |
5 В |
| Номинальный выходной ток |
6,5 А |
| Диапазон выходного тока |
0 … 6,5 А |
| Номинальная мощность |
32,5 Вт |
| Диапазон регулировки выходного напряжения |
4,75 … 5,5 В |
| Допуск выходного напряжения |
±2,0% |
| Нестабильность по входному напряжению |
±1,0% |
| Нестабильность по нагрузке |
±1,0% |
| Время установки, время нарастания |
100 мс, 30 мс / 230 В переменного тока; 200 мс, 30 мс / 115 В переменного тока при полной нагрузке |
| Время удержания |
100 мс / 230 В переменного тока; 23 мс / 115 В переменного тока при полной нагрузке |
| Пульсации и шум |
80 мВ п-п |
Вход
| Параметр |
Значение |
| Диапазон входного напряжения |
88 … 264 В переменного тока; 124 … 370 В постоянного тока |
| Диапазон входной частоты |
47 … 63 Гц |
| КПД, тип. |
76% |
| Входной ток, тип. |
1,2 А / 115 В переменного тока; 0,8 А / 230 В переменного тока |
| Пусковой ток, тип. |
Холодный старт: 18 А / 115 В переменного тока; 36 А / 230 В переменного тока |
Выход
| Параметр |
Значение |
| Номинальное выходное напряжение |
5 В |
| Номинальный ток |
6,5 А |
| Диапазон тока |
0 … 6,5 А |
| Пульсации и шум, макс. |
80 мВ п-п |
| Диапазон подстройки напряжения |
4,75 … 5,5 В |
| Допуск напряжения |
±2,0% |
Защита
| Параметр |
Значение |
| Защита от перегрузки |
105 … 160% от номинальной выходной мощности |
| Тип защиты от перегрузки |
Ограничение по постоянному току, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения |
5,75 … 6,9 В |
| Тип защиты от перенапряжения |
Отключение выходного напряжения, восстановление после повторного включения |
Эксплуатационные условия
| Параметр |
Значение |
| Рабочая температура |
-20 … +60 °C |
| Рабочая влажность |
20 … 90% RH, без конденсации |
| Температура и влажность хранения |
-40 … +85 °C; 10 … 95% RH |
| Температурный коэффициент |
±0,03%/°C (0 … 50 °C) |
| Вибрация |
10 … 500 Гц, 2G, 10 мин/цикл, продолжительность 60 мин по осям X, Y, Z; монтаж: соответствие IEC60068-2-6 |
Электробезопасность и ЭМС
| Параметр |
Значение |
| Стандарты безопасности |
UL60950-1, конструкция в соответствии с EN50178 |
| Испытательное напряжение |
Вход / выход: 3 кВ переменного тока |
| Сопротивление изоляции |
Вход / выход: 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Эмиссия ЭМС |
Соответствие EN55032 (CISPR32) Class B, EN61000-3-2, EN61000-3-3 |
| Помехоустойчивость ЭМС |
Соответствие EN61000-4-2, 3, 4, 5, 6, 8, 11, EN55024, EN61000-6-2, EN61204-3, уровень тяжёлой промышленности, критерий A |
Прочие параметры
| Параметр |
Значение |
| Средняя наработка на отказ |
216,2 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Габаритные размеры |
78 × 93 × 56 мм (Ш × В × Г) |
| Масса и упаковка |
0,3 кг; 48 шт. / 15,4 кг / 1,12 куб. фута |
Подключение
| Номер контакта |
Назначение |
| 1 |
AC/N |
| 2 |
AC/L |
| 3, 4 |
+V |
| 5, 6 |
-V |
| 7 |
Светодиодный индикатор |
| 8 |
Подстройка выходного напряжения |
Примечания
1. Все параметры, специально не оговорённые отдельно, измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измеряются при частоте 20 МГц, с использованием витой пары, оконечной на 0,1 мкФ и 47 мкФ параллельно.
3. Допуск включает допуск установки, нестабильность по входному напряжению и нестабильность по нагрузке.
4. Источник питания рассматривается как компонент, устанавливаемый в конечное оборудование. Конечное изделие должно быть повторно подтверждено на соответствие директивам ЭМС.
