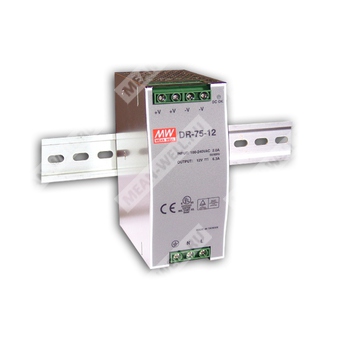

DR-75-12 — импульсный источник питания 75 Вт для монтажа на DIN рейку с выходом 12 В постоянного тока.
Расшифровка партномера
| Обозначение | Расшифровка |
|---|
| DR | Серия источников питания для монтажа на DIN рейку |
| 75 | Номинальная мощность 75 Вт |
| 12 | Номинальное выходное напряжение 12 В постоянного тока |
Назначение и особенности
DR-75-12 — одно выходной промышленный импульсный источник питания для установки на DIN рейку, предназначенный для питания оборудования промышленной автоматики, систем управления и другой электронной аппаратуры постоянным напряжением 12 В.
Основные особенности:
- универсальный вход переменного тока и полный диапазон входного напряжения;
- защита от короткого замыкания, перегрузки, перенапряжения и перегрева;
- охлаждение за счёт свободной конвекции воздуха;
- возможность установки на DIN рейку TS-35/7.5 или TS-35/15;
- светодиодная индикация наличия питания;
- 100% испытание под полной нагрузкой;
- фиксированная частота переключения 50 кГц;
- промышленное исполнение для шкафов управления.
Выход
| Параметр | Значение |
|---|
| Выходное напряжение | 12 В |
| Номинальный выходной ток | 6,3 А |
| Диапазон выходного тока | 0 ~ 6,3 А |
| Номинальная мощность | 76 Вт |
| Пульсации и шум | 100 мВ пик-пик |
| Диапазон регулировки выходного напряжения | 12 ~ 14 В |
| Допуск по выходному напряжению | ±2,0% |
| Линейная стабилизация | ±0,5% |
| Нагрузочная стабилизация | ±1,0% |
| Время установки и нарастания | 1000 мс, 60 мс при 230 В AC; 1800 мс, 60 мс при 115 В AC при полной нагрузке |
| Время удержания | 60 мс при 230 В AC; 12 мс при 115 В AC при полной нагрузке |
Вход
| Параметр | Значение |
|---|
| Диапазон входного напряжения | 85 ~ 264 В AC; 120 ~ 370 В DC |
| Диапазон частоты | 47 ~ 63 Гц |
| КПД | 76% (тип.) |
| Входной ток | 1,6 А при 115 В; 0,96 А при 230 В |
| Пусковой ток | 20 А при 115 В AC, 40 А при 230 В AC, холодный пуск |
| Ток утечки | < 1 мА / 240 В AC |
Защита
| Параметр | Значение |
|---|
| Перегрузка | 105 ~ 150% от номинальной выходной мощности |
| Тип защиты от перегрузки | Ограничение тока постоянного уровня, автоматическое восстановление после устранения аварии |
| Перенапряжение | 15 ~ 16,5 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения, восстановление после повторного включения питания |
| Перегрев | 85 ± 5 °C, датчик установлен на радиаторе силового транзистора |
| Тип защиты от перегрева | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Эксплуатационные условия
| Параметр | Значение |
|---|
| Рабочая температура | -10 ~ +60 °C |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -20 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, по 10 мин./цикл, период 60 мин. по осям X, Y, Z; монтаж в соответствии с IEC60068-2-6 |
Безопасность и ЭМС
| Параметр | Значение |
|---|
| Стандарты безопасности | UL508 approved, EAC TP TC 004 |
| Эмиссия ЭМС | Соответствие EN55032 (CISPR32) Class B, EN61000-3-2, EN61000-3-3, EAC TP TC 020 |
| Помехоустойчивость ЭМС | Соответствие EN61000-4-2, 3, 4, 5, 6, 8, 11, EN55024, EN61000-6-2 (EN50082-2), уровень heavy industry, критерий A, EAC TP TC 020 |
| Испытательное напряжение | I/P-O/P: 3 кВ AC; I/P-FG: 2,0 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
Прочее
| Параметр | Значение |
|---|
| Средняя наработка на отказ | 123,1 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Габаритные размеры | 55,5 × 125,2 × 100 мм (Ш × В × Г) |
| Масса | 0,6 кг |
| Упаковка | 20 шт. / 13 кг / 1,49 CUFT |
Механические данные
Допустимая DIN рейка: TS35/7.5 или TS35/15.
Клеммные соединения:
| Клемма | Назначение |
|---|
| TB1, контакт 1 | FG, защитное заземление |
| TB1, контакт 2 | AC/N (DC+) |
| TB1, контакт 3 | AC/L (DC-) |
| TB2, контакты 1,2 | Выход DC +V |
| TB2, контакты 3,4 | Выход DC -V |
Примечания
- Все параметры, не оговорённые особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются при 20 МГц полосе пропускания с использованием 12-дюймовой витой пары, завершённой параллельным конденсатором 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, линейную стабилизацию и нагрузочную стабилизацию.
- Источник питания рассматривается как компонент, который будет установлен в конечное оборудование. Конечное оборудование должно быть повторно подтверждено на соответствие директивам по ЭМС.
- Снижение допустимой температуры окружающей среды составляет 3,5 °C на 1000 м для моделей с вентиляторным охлаждением и 5 °C на 1000 м для моделей с естественным охлаждением при высоте установки выше 2000 м (6500 футов).
