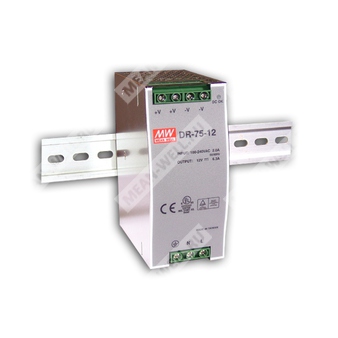

DR-75-24 - импульсный источник питания для монтажа на DIN рейку с одним выходом 24 В постоянного тока.
Краткое описание
DR-75-24 — однофазный промышленный AC/DC источник питания серии DR-75, предназначенный для установки на DIN рейку TS35/7.5 или TS35/15 и формирования стабилизированного выхода 24 В постоянного тока для систем промышленной автоматики, управления и оборудования.
Особенности
- Универсальный вход переменного тока с полным диапазоном.
- Широкий диапазон входного напряжения для промышленного применения.
- Естественное охлаждение за счёт свободной конвекции.
- Установка на DIN рейку TS35/7.5 или TS35/15.
- Одобрение UL 508 для промышленного оборудования управления.
- Светодиодная индикация наличия питания.
- 100% испытание при полной нагрузке в режиме burn-in.
- Фиксированная частота коммутации 50 кГц.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
Расшифровка партномера
| Элемент обозначения |
Значение |
| DR |
Серия промышленного источника питания для установки на DIN рейку |
| 75 |
Номинальная мощность серии: 75 Вт |
| 24 |
Номинальное выходное напряжение: 24 В |
Выход
| Параметр |
Значение для DR-75-24 |
| Постоянное выходное напряжение |
24 В |
| Номинальный выходной ток |
3,2 А |
| Диапазон регулирования выходного напряжения |
24 ~ 28 В |
| Номинальная выходная мощность |
76,8 Вт |
| Пульсации и шум |
150 мВ пик-пик |
| Допуск выходного напряжения |
±1,0% |
| Линейная стабилизация |
±0,5% |
| Стабилизация по нагрузке |
±1,0% |
| Время установления, время нарастания |
1800 мс, 60 мс при 115 В AC; 1000 мс, 60 мс при 230 В AC |
| Время удержания |
12 мс при 115 В AC; 60 мс при 230 В AC, при полной нагрузке |
Вход
| Параметр |
Значение для DR-75-24 |
| Диапазон входного напряжения |
85 ~ 264 В AC; 120 ~ 370 В DC |
| Диапазон частоты |
47 ~ 63 Гц |
| КПД типовой |
80% |
| Потребляемый ток типовой |
0,96 А при 230 В AC |
| Пусковой ток типовой |
Холодный пуск 20 А при 115 В AC; 40 А при 230 В AC |
| Ток утечки |
<1 мА при 240 В AC |
Защита
| Параметр |
Значение для DR-75-24 |
| Перегрузка |
105 ~ 150% от номинальной выходной мощности |
| Тип защиты от перегрузки |
Ограничение тока с постоянным уровнем, автоматическое восстановление после устранения неисправности |
| Перенапряжение |
29 ~ 34 В |
| Тип защиты от перенапряжения |
Отключение выходного напряжения, восстановление после повторного включения питания |
| Перегрев |
85°C ± 5°C, контроль по радиатору силового транзистора |
| Тип защиты от перегрева |
Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Электрическая прочность и изоляция
| Параметр |
Значение |
| Испытательное напряжение изоляции |
Вход/выход: 3 кВ AC; вход/корпус: 2,0 кВ AC; выход/корпус: 0,5 кВ AC |
| Сопротивление изоляции |
Вход/выход, вход/корпус, выход/корпус: 100 МОм / 500 В DC / 25°C / 70% RH |
Эксплуатационные условия
| Параметр |
Значение |
| Рабочая температура |
-10 ~ +60°C, с учётом кривой дерейтингa |
| Рабочая влажность |
20 ~ 90% RH, без конденсации |
| Температура и влажность хранения |
-20 ~ +85°C, 10 ~ 95% RH |
| Температурный коэффициент |
±0,03%/°C (0 ~ 50°C) |
| Вибрация |
10 ~ 500 Гц, 2G, 10 мин./цикл, период 60 мин. по осям X, Y, Z; монтаж согласно IEC60068-2-6 |
Соответствие стандартам
| Раздел |
Параметр |
| Стандарты безопасности |
UL508, EAC TP TC 004 |
| Эмиссия ЭМС |
Соответствие EN55032 (CISPR32) Class B, EN61000-3-2, EN61000-3-3, EAC TP TC 020 |
| Помехоустойчивость ЭМС |
Соответствие EN61000-4-2,3,4,5,6,8,11, EN55024, EN61000-6-2 (EN50082-2), уровень heavy industry, критерий A, EAC TP TC 020 |
Надёжность, размеры и упаковка
| Параметр |
Значение |
| MTBF |
123,1 тыс. ч минимум, MIL-HDBK-217F (25°C) |
| Габаритные размеры |
55,5 × 125,2 × 100 мм (Ш × В × Г) |
| Масса и упаковка |
0,6 кг; 20 шт./13 кг/1,49 CUFT |
Подключение и конструкция
| Позиция |
Назначение |
| TB1, контакт 1 |
FG |
| TB1, контакт 2 |
AC/N (DC+) |
| TB1, контакт 3 |
AC/L (DC-) |
| TB2, контакты 1, 2 |
Выход постоянного напряжения +V |
| TB2, контакты 3, 4 |
Выход постоянного напряжения -V |
| Допустимая DIN рейка |
TS35/7.5 или TS35/15 |
| Частота преобразования |
50 кГц |
Примечания
1. Все параметры, если не указано иное, измеряются при входе 230 В AC, номинальной нагрузке и температуре окружающей среды 25°C.
2. Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельными конденсаторами 0,1 мкФ и 47 мкФ.
3. Допуск включает допуск установки, линейную стабилизацию и стабилизацию по нагрузке.
4. Источник питания рассматривается как компонент, который будет установлен в конечное изделие. Конечное изделие должно быть повторно подтверждено на соответствие директивам ЭМС.
5. Дерейтинг по температуре окружающей среды составляет 3,5°C/1000 м для моделей без вентилятора и 5°C/1000 м для моделей с вентилятором при высоте эксплуатации выше 2000 м (6500 ft).
