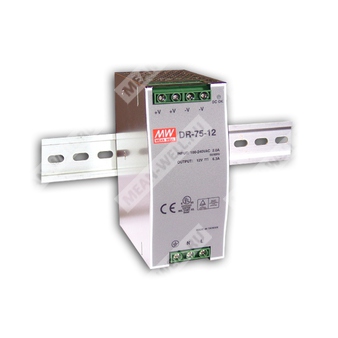

DR-75-48 - импульсный источник питания 48 В, 75 Вт для промышленного оборудования и DIN реечного монтажа
Назначение: преобразование сетевого переменного или постоянного напряжения в стабилизированное выходное напряжение 48 В для питания промышленной аппаратуры.
Расшифровка партномера
| Элемент | Расшифровка |
|---|
| DR | Серия DIN реечных источников питания Mean Well |
| 75 | Номинальная мощность 75 Вт |
| 48 | Выходное напряжение 48 В |
Краткое описание
DR-75-48 — одно выходной промышленный источник питания для установки на DIN рейку TS35/7.5 или TS35/15. Модель предназначена для питания оборудования, требующего стабилизированного напряжения 48 В постоянного тока. Преобразователь выполнен с естественным воздушным охлаждением, имеет универсальный вход и встроенные защиты от короткого замыкания, перегрузки, перенапряжения и перегрева.
Особенности
- Универсальный вход переменного тока и полный диапазон по входу постоянного тока.
- Естественное охлаждение за счет свободной конвекции воздуха.
- Установка на DIN рейку TS35/7.5 или TS35/15.
- Одобрено для применения в системах промышленного управления UL 508.
- Светодиодная индикация наличия питания.
- Испытание на 100% полную нагрузку при прогоне.
- Фиксированная частота переключения 50 кГц.
- Три года гарантии.
Выход
| Параметр | Значение |
|---|
| Номинальное выходное напряжение | 48 В |
| Номинальный выходной ток | 1,6 А |
| Диапазон выходного тока | 0 ~ 1,6 А |
| Номинальная мощность | 76,8 Вт |
| Пульсации и шум | 240 мВ пик-пик |
| Диапазон подстройки выходного напряжения | 48 ~ 53 В |
| Допуск выходного напряжения | ±1,0% |
| Стабилизация по входному напряжению | ±0,5% |
| Стабилизация по нагрузке | ±1,0% |
| Время установки, время нарастания | 1800 мс, 60 мс/115 В перем. тока при полной нагрузке |
| Время удержания | 12 мс/115 В перем. тока при полной нагрузке, 60 мс/230 В перем. тока |
Вход
| Параметр | Значение |
|---|
| Диапазон входного напряжения | 85 ~ 264 В перем. тока; 120 ~ 370 В постоянного тока |
| Диапазон частоты сети | 47 ~ 63 Гц |
| КПД тип. | 81% |
| Входной ток тип. | 0,96 А/230 В; 1,6 А/115 В |
| Пусковой ток тип. | Холодный старт 40 А/230 В перем. тока; 20 А/115 В перем. тока |
| Ток утечки | <1 мА / 240 В перем. тока |
Защита
| Функция | Уставка / режим |
|---|
| Перегрузка | 105 ~ 150% от номинальной выходной мощности |
| Тип защиты от перегрузки | Ограничение тока с постоянной характеристикой, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 58 ~ 65 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения, восстановление после повторного включения |
| Перегрев | 85 ± 5 °C, датчик TSW1 на радиаторе силового транзистора |
| Тип защиты от перегрева | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Эксплуатационные условия
| Параметр | Значение |
|---|
| Рабочая температура | -10 ~ +60 °C |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура хранения | -20 ~ +85 °C |
| Влажность хранения | 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, продолжительность 60 мин. по осям X, Y, Z; монтаж в соответствии с IEC60068-2-6 |
Безопасность и ЭМС
| Параметр | Значение |
|---|
| Стандарты безопасности | UL508, EAC TP TC 004 |
| Испытательное напряжение | Вход/выход: 3 кВ перем. тока; вход/корпус: 2,0 кВ перем. тока; выход/корпус: 0,5 кВ перем. тока |
| Сопротивление изоляции | Вход/выход, вход/корпус, выход/корпус: 100 МОм / 500 В пост. тока / 25 °C / 70% RH |
| Эмиссия ЭМС | Соответствие EN55032 (CISPR32) Class B, EN61000-3-2, EN61000-3-3, EAC TP TC 020 |
| Помехоустойчивость ЭМС | Соответствие EN61000-4-2, 3, 4, 5, 6, 8, 11; EN55024; EN61000-6-2 (EN50082-2), уровень для тяжелой промышленности, критерий A; EAC TP TC 020 |
Прочее
| Параметр | Значение |
|---|
| MTBF | 123,1 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Габариты | 55,5 × 125,2 × 100 мм (Ш × В × Г) |
| Масса | 0,6 кг |
| Упаковка | 20 шт./13 кг/1,49 куб. фут. |
Механические данные
Тип корпуса: Case No. 923. Допустимый DIN-рейк: TS35/7.5 или TS35/15. Подстройка выходного напряжения осуществляется встроенным потенциометром +V ADJ.
Назначение выводов
| Разъём | Контакт | Назначение |
|---|
| TB1 | 1 | FG |
| TB1 | 2 | AC/N (DC+) |
| TB1 | 3 | AC/L (DC-) |
| TB2 | 1, 2 | Выход постоянного тока +V |
| TB2 | 3, 4 | Выход постоянного тока -V |
Примечания
- Все параметры, не оговоренные особо, измерены при входе 230 В перем. тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте 20 МГц с использованием 12-процентного витого двухпроводного кабеля, оконцованного параллельными конденсаторами 0,1 мкФ и 47 мкФ.
- Допуск включает установочный допуск, стабилизацию по входному напряжению и по нагрузке.
- Источник питания рассматривается как компонент, который будет установлен в конечное оборудование. Конечное оборудование должно быть повторно подтверждено на соответствие директивам по ЭМС.
- Снижение допустимой температуры окружающей среды: 3,5 °C/1000 м без вентилятора и 5 °C/1000 м с вентилятором при высоте эксплуатации выше 2000 м.
