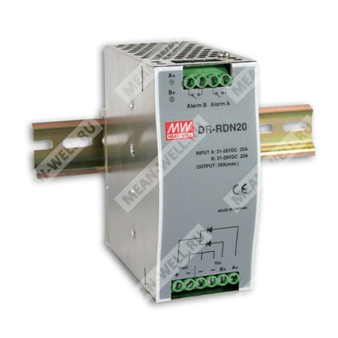

DR-RDN20 - модуль резервирования питания для 24 В систем с релейной индикацией отказа входов и параллельным объединением источников.
Назначение
DR-RDN20 представляет собой модуль резервирования источников питания постоянного тока, предназначенный для построения отказоустойчивых систем электропитания 24 В. Устройство обеспечивает развязку двух входных источников питания через силовые элементы, автоматическое переключение на исправный ввод при отказе второго источника, а также формирование сигнальных контактов аварии и светодиодную индикацию состояния каждого входа.
Особенности
- Подходит для резервированной работы 24-вольтовых систем.
- Установка на DIN рейку TS35/7.5 или TS35/15.
- Выход сигнальных контактов реле и светодиодная индикация отказа входа.
- Охлаждение за счет свободной конвекции воздуха.
- 3 года гарантии.
Расшифровка партномера
| Обозначение | Значение |
|---|
| DR | Серия модулей резервирования питания Mean Well |
| RDN | Redundancy Module |
| 20 | Номинальный ток до 20 А |
Основные параметры
| Параметр | Значение |
|---|
| Максимальное обратное напряжение | 30 В |
| Максимальный выходной ток | 20 А |
| Падение напряжения | 0,6 В |
| Индикация | Два зеленых светодиода, показывающие состояние каждого входа: «норма» или «отказ» |
Вход
| Параметр | Значение |
|---|
| Диапазон входного напряжения | 21…28 В |
| Количество входов | 2 |
| Максимальный входной ток | 20 А на вход |
Функции
| Параметр | Значение |
|---|
| Авария по входному напряжению | При входном напряжении более 20 В ±5% или менее 30 В ±5% релейные контакты срабатывают |
| Номинал контактов реле | 30 В DC, 1 А |
Эксплуатационные условия
| Параметр | Значение |
|---|
| Рабочая температура | -40…+70 °C |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура и влажность хранения | -40…+85 °C, 10…95% RH |
| Вибрация | 10…500 Гц, 2G, 10 мин/цикл, период 60 мин для каждой оси X, Y, Z; монтаж: в соответствии с IEC 60068-2-6 |
Электробезопасность и ЭМС
| Параметр | Значение |
|---|
| Испытательное напряжение | Клеммы-корпус: 0,5 кВ AC; контакты реле-клеммы: 0,5 кВ AC |
| Сопротивление изоляции | Клеммы-корпус: более 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия ЭМС | Соответствие EN55032 (CISPR32) Class B, EN61000-3-2, EN61000-3-3, EAC TP TC 020 |
| Помехоустойчивость ЭМС | Соответствие EN61000-4-2,3,4,5,6,8,11, уровень heavy industry, критерий A, EAC TP TC 020 |
| Стандарты безопасности | UL508, AS/NZS 62368.1, одобрение EAC TP TC 004 |
Надежность, размеры и упаковка
| Параметр | Значение |
|---|
| MTBF | 996,8 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габаритные размеры | 55,5 × 125,2 × 100 мм (Ш × В × Г) |
| Масса | 0,5 кг |
| Упаковка | 20 шт. / 11 кг / 1,49 куб. фута |
Механические данные
| Параметр | Значение |
|---|
| Тип монтажа | На DIN рейку TS35/7.5 или TS35/15 |
| Исполнение корпуса | Case No. 923C |
Назначение выводов
| Клеммник | Контакт | Назначение |
|---|
| TB1 | 1 | Vout+ |
| TB1 | 2 | Vout- |
| TB1 | 3, 4 | Vin- |
| TB1 | 5 | Vin B+ |
| TB1 | 6 | Vin A+ |
| TB2 | 1 | Alarm B1 |
| TB2 | 2 | Alarm B2 |
| TB2 | 3 | Alarm A1 |
| TB2 | 4 | Alarm A2 |
Типовые схемы применения
- 1+1 резервирование: использование одного дополнительного источника питания в качестве резервного.
- 1+N резервирование: использование нескольких источников питания как резервных для повышения надежности.
- Одиночное применение: подключение только одного источника питания к одному DR-RDN20 для снижения нагрузки на диоды и повышения надежности.
Примечания
- Все параметры, не отмеченные особо, измерены при входном напряжении 24 В DC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Блок питания следует рассматривать как компонент, который будет установлен в конечное оборудование. Конечное оборудование должно быть подтверждено на соответствие директивам ЭМС после его монтажа в соответствии с рекомендациями по выполнению испытаний ЭМС для готового оборудования.
- При высоте монтажа более 2000 м (6500 футов) необходимо учитывать снижение температуры окружающей среды: на 3,5 °C на каждые 1000 м при использовании моделей без вентиляторов и на 5 °C на каждые 1000 м при использовании моделей с вентилятором.
