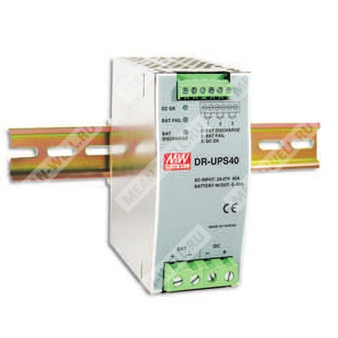

DR-UPS40 - модуль ИБП постоянного тока для DIN рейки с зарядом аккумулятора, сигнализацией и резервированием питания.
Назначение
DR-UPS40 — это модуль ИБП постоянного тока для систем на DIN рейке, предназначенный для резервирования питания 24 В, управления аккумулятором, контроля состояния шины постоянного тока и формирования сервисных сигналов.
Расшифровка партномера
| Партномер | Расшифровка |
| DR | Серия модулей для монтажа на DIN рейку |
| UPS | Источник бесперебойного питания |
| 40 | Максимальный выходной ток 40 А |
Особенности
- Контроллер аккумулятора для систем ИБП на DIN рейку.
- Параллельное подключение к шине постоянного тока.
- Пригоден для систем 24 В с током до 40 А.
- Монтаж на DIN рейку TS35/7.5 или TS35/15.
- Встроенная функция тестирования аккумулятора.
- Защита от неправильной полярности аккумулятора.
- Релейный выход и светодиодная индикация состояний: DC BUS OK, Battery Fail, Battery Discharge.
- Охлаждение за счет свободной конвекции воздуха.
Вход постоянного тока / шина постоянного тока
| Номинальное напряжение постоянного тока | 24 ~ 29 В |
| Номинальный ток | 40 А |
| Диапазон напряжения | 21 ~ 29 В |
| Диапазон тока | 0 ~ 40 А |
| Сигнал DC BUS OK | Реле замыкается при напряжении постоянного тока 21 ~ 29 В (±3%) |
| Индикация DC BUS OK | Зеленый светодиод: шина постоянного тока в норме — светится; авария шины — погашен |
Аккумуляторный вход / выход
| Ток заряда | 2 А |
| Внешний аккумулятор | 4 / 7 / 12 А·ч / 24 В |
| Сигнал Battery Fail | Реле замыкается при падении напряжения батареи ниже 21,9 В (±3%) либо при выявлении отказа батареи функцией тестирования |
| Индикация Battery Fail | Красный светодиод: предупреждение о глубоком разряде или неисправность батареи — светится; батарея в норме — погашен |
| Сигнал Battery Discharge | Реле замыкается при режиме разряда батареи |
| Индикация Battery Discharge | Желтый светодиод: разряд батареи — светится; батарея не разряжается или ток разряда менее 2,0 А — погашен |
Сигнальные выходы
| Номинал контактов реле | 30 В постоянного тока, 1 А |
| Выход DC OK | Релейный контакт |
| Выход Battery Fail | Релейный контакт |
| Выход Battery Discharge | Релейный контакт |
Параметры окружающей среды
| Рабочая температура | −20 … +70 °C |
| Рабочая влажность | 20 … 90 % RH |
| Температура и влажность хранения | −20 … +85 °C, 10 … 95 % RH |
| Вибрация | Компонент: 10 ~ 500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z; монтаж: в соответствии с IEC 60068-2-6 |
| Температурная дерейтинг-характеристика | 3,5 °C/1000 м для моделей без вентилятора; 5 °C/1000 м для моделей с вентилятором при высоте эксплуатации выше 2000 м |
Электробезопасность и ЭМС
| Испытательное напряжение | Клемма-шасси: 0,5 кВ AC; контакты реле-клемма: 0,5 кВ AC |
| Сопротивление изоляции | Клемма-шасси: более 100 МОм / 500 В DC / 25 °C / 70 % RH |
| Эмиссия ЭМС | Соответствие BS EN/EN55032 (CISPR32) класс B, BS EN/EN61000-3-2, BS EN/EN61000-3-3, EAC TP TC 020 |
| Помехоустойчивость ЭМС | Соответствие BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11, уровень heavy industry, критерий A, EAC TP TC 020 |
| Безопасность | AS/NZS62368-1, TPTC004 |
Наработка на отказ
| MTBF | 1365,7 тыс. ч, Telcordia SR-332 (Bellcore); 161,9 тыс. ч, MIL-HDBK-217F (25 °C) |
Габариты и масса
| Размеры | 55,5 × 125,2 × 100 мм (Ш × В × Г) |
| Масса | 0,55 кг |
Упаковка
| Упаковка | 20 шт. / 12 кг / 1,49 CUFT |
Примечания
- Все параметры, не оговоренные особо, измеряются при номинальной нагрузке и температуре окружающей среды 25 °C.
- Сигнал Battery Fail работает только в режиме ИБП при подключенной батарее. Каждые 25 секунд устройство формирует тестовый сигнал через релейный контакт Battery Fail и светодиодный индикатор один раз при обнаружении отказа батареи.
- Источником питания считается компонент, который будет установлен в конечное оборудование. Все испытания ЭМС выполнены при монтаже устройства на металлическую пластину 360 × 360 мм толщиной 1 мм. Конечное оборудование должно быть повторно проверено на соответствие директивам ЭМС.
- Заряд батареи находится в процессе, когда входное постоянное напряжение выше напряжения батареи.
- DR-UPS40 находится в рабочем состоянии при подаче входного постоянного напряжения с самого начала.
- Для моделей без вентилятора температурная дерейтинг-характеристика составляет 3,5 °C/1000 м, для моделей с вентилятором — 5 °C/1000 м при высоте эксплуатации выше 2000 м.
Структура клемм
| Клеммы TB1 | 1 — аккумуляторный вход «+»; 2 — аккумуляторный вход «−»; 3 — вход постоянного тока «−»; 4 — вход постоянного тока «+» |
| Клеммы TB2 | 1 — BAT DISC 1; 2 — BAT DISC 2; 3 — BAT FAIL 1; 4 — BAT FAIL 2; 5 — DC OK 1; 6 — DC OK 2 |
Схемы применения
1. Резервирование при пропадании переменного тока.
2. Использование совместно с модулем резервирования DR-RDN20 для резервирования питания при пропадании переменного тока или отказе одного из источников питания.
