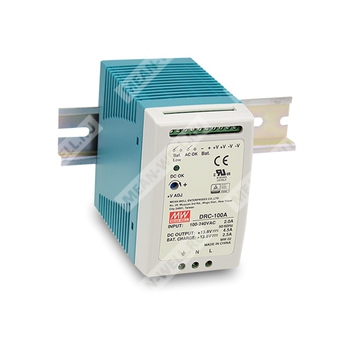

DRC-100A - однофазный AC/DC источник питания с зарядом аккумулятора и функцией резервирования нагрузки при исчезновении сети.
Назначение
DRC-100A — источник питания серии DRC-100 мощностью 96,6 Вт для установки на DIN рейку TS35/7.5 или TS35/15, предназначенный для питания нагрузки постоянным напряжением 13,8 В и одновременного заряда аккумуляторной батареи 12 В с реализацией функции DC UPS. Устройство ориентировано на системы безопасности, аварийного освещения, сигнализации, контроля доступа, центрального мониторинга и иные применения, где требуется резервирование питания от аккумулятора.
Расшифровка партномера
| Элемент | Значение | Расшифровка |
| DRC | Серия | Серия источников питания с зарядом аккумулятора и функцией UPS |
| 100 | Класс мощности | Исполнение серии на 100 Вт |
| A | Исполнение по выходному напряжению | Версия на 13,8 В с поддержкой аккумулятора 12 В |
Особенности
- Универсальный вход переменного тока полного диапазона.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Защита от пониженного напряжения аккумулятора.
- Защита от переполюсовки аккумулятора с помощью предохранителя.
- Установка на DIN рейку TS35/7.5 или TS35/15.
- Сигнализация состояния AC OK и Battery Low через релейные контакты.
- Охлаждение естественной конвекцией воздуха.
- Светодиодная индикация наличия питания.
- 100% прогон под полной нагрузкой.
Области применения
- Системы безопасности.
- Системы аварийного освещения.
- Системы сигнализации.
- Системы DC UPS.
- Системы центрального мониторинга.
- Системы контроля доступа.
Описание
DRC-100A относится к AC/DC источникам питания для установки на DIN рейку с функцией резервирования. Помимо основного выходного канала, устройство имеет выход заряда аккумулятора с меньшим номинальным током, что позволяет строить системы резервного питания для оборудования безопасности и доступа. Источник принимает универсальное входное напряжение в диапазоне от 90 до 264 В переменного тока и формирует выход 13,8 В постоянного тока. КПД достигает 87%, что позволяет эксплуатировать устройство с естественным охлаждением в диапазоне температур от минус 30 до плюс 70 °C. Дополнительно предусмотрены защиты по перегрузке, перенапряжению, отключению по низкому напряжению аккумулятора и защита от переполюсовки аккумулятора предохранителем. Сигналы наличия сети и низкого напряжения аккумулятора выдаются через релейные контакты, что упрощает интеграцию в систему.
Выходные параметры
| Параметр | Значение |
| Количество выходов | 2 канала |
| Основной выход | CH1 |
| Напряжение основного выхода | 13,8 В |
| Номинальный ток основного выхода | 4,5 А |
| Диапазон тока основного выхода | 0…7 А |
| Номинальная мощность | 96,6 Вт |
| Пульсации и шум | 120 мВ пик-пик |
| Диапазон подстройки напряжения | 12…15 В по CH1 |
| Точность установки напряжения | ±1,0% |
| Линейная стабилизация | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
Параметры канала заряда аккумулятора
| Параметр | Значение |
| Канал заряда | CH2 |
| Напряжение канала заряда | 13,8 В |
| Номинальный ток канала заряда | 2,5 А |
| Поддерживаемый аккумулятор | 12 В |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения переменного тока | 90…264 В AC |
| Диапазон входного напряжения постоянного тока | 127…370 В DC |
| Подключение при работе от постоянного тока | через клеммы AC/L(+), AC/N(-) |
| Диапазон частоты | 47…63 Гц |
| КПД типовой | 87% |
| Потребляемый ток по входу типовой | 1,8 А при 115 В AC; 1,1 А при 230 В AC |
| Пусковой ток типовой, холодный старт | 30 А при 115 В AC; 60 А при 230 В AC |
| Время установления выходных параметров | 2400 мс, 50 мс при 230 В AC; 2400 мс, 50 мс при 115 В AC при полной нагрузке |
| Время удержания типовое | 50 мс при 230 В AC; 10 мс при 115 В AC при полной нагрузке |
Защитные функции
| Параметр | Значение |
| Защита от перегрузки | 105…150% от номинальной выходной мощности |
| Режим защиты от перегрузки | прерывистый режим с автоматическим восстановлением после устранения причины |
| Защита от перенапряжения | 14,49…18,63 В по CH1 |
| Режим защиты от перенапряжения | отключение выходного напряжения, восстановление после повторной подачи питания |
| Отключение аккумулятора | 10 ±0,5 В |
Сигнальные и функциональные параметры
| Параметр | Значение |
| Сигнал AC OK | релейный контакт |
| Состояние сигнала AC OK | включено: сеть в норме; выключено: отказ сети |
| Максимальный рейтинг контакта AC OK | 30 В / 1 А |
| Сигнал Battery Low | релейный контакт |
| Состояние сигнала Battery Low | выключено: аккумулятор в норме; включено: низкое напряжение аккумулятора |
| Максимальный рейтинг контакта Battery Low | 30 В / 1 А |
| Порог сигнала низкого напряжения аккумулятора | менее 11 В |
Параметры окружающей среды
| Параметр | Значение |
| Рабочая температура | от -30 до +70 °C |
| Рабочая влажность | 20…90% относительной влажности, без конденсации |
| Температура хранения | от -40 до +85 °C |
| Влажность хранения | 10…95% относительной влажности |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…50 °C по выходу CH1 |
| Вибрация | 10…500 Гц, 2G, 10 мин/цикл, 60 мин по каждой из осей X, Y, Z |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, TUV BS EN/EN62368-1, EAC TP TC 004, AS/NZS 60950.1 |
| Электрическая прочность изоляции | вход-выход: 3 кВ AC; вход-земля: 2 кВ AC; выход-земля: 0,5 кВ AC |
| Сопротивление изоляции | вход-выход, вход-земля, выход-земля: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия ЭМС | соответствие BS EN/EN55032 (CISPR32) класс B, BS EN/EN61000-3-2, BS EN/EN61000-3-3, EAC TP TC 020 |
| Устойчивость к ЭМС | соответствие BS EN/EN61000-4-2, -4-3, -4-4, -4-5, -4-6, -4-8, -4-11, BS EN/EN55035, BS EN/EN61204-3, уровень для легкой промышленности, EAC TP TC 020 |
| Дополнительное соответствие | соответствует EN54-4 для систем обнаружения пожара и пожарной сигнализации BS EN |
Надежность, габариты и упаковка
| Параметр | Значение |
| MTBF | 1820,4 тыс. ч минимум по Telcordia SR-332 (Bellcore); 410,1 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
| Габаритные размеры | 55 × 90 × 100 мм (Ш × В × Г) |
| Масса | 0,37 кг |
| Упаковка | 30 шт.; 12,1 кг; 0,82 куб. фута |
Подключение и назначение клемм
Клеммник TB1:
| Контакт | Назначение |
| 1 | AC/L или DC+ |
| 2 | AC/N или DC- |
| 3 | FG, защитное заземление |
Клеммник TB2:
| Контакты | Назначение |
| 1, 2 | -V |
| 3, 4 | +V |
| 5 | Bat+ |
| 6 | Bat- |
| 7, 8 | AC OK |
| 9, 10 | Bat. Low |
Функция резервирования и сигнализация
При наличии входного сетевого напряжения источник одновременно питает нагрузку и заряжает аккумуляторную батарею. При исчезновении сети аккумулятор начинает питать нагрузку. Сигналы AC OK и Battery Low выводятся через релейные контакты. Для работы сигнализации требуется внешний источник напряжения. Максимально допустимое внешнее напряжение составляет 30 В, максимальный ток через контакт — 1 А.
| Функция | Состояние | Выход сигнала |
| AC OK | Источник питания включен | Низкий уровень или короткое замыкание |
| AC OK | Источник питания выключен | Высокий уровень или разомкнутое состояние, внешнее напряжение не более 30 В |
| Battery Low | Напряжение батареи ниже 11 В | Низкий уровень или короткое замыкание |
| Battery Low | Напряжение батареи выше 11 В | Высокий уровень или разомкнутое состояние, внешнее напряжение не более 30 В |
Сигнал AC OK, обозначенный в структурной схеме как RL1, переходит в прерывистый режим при срабатывании защиты от перегрузки.
Механические данные и монтаж
Устройство выполнено в корпусе Case No. 973A. Предусмотрена установка на DIN рейку TS35/7.5 или TS35/15. Для нормального теплоотвода рекомендуется оставлять монтажные зазоры: 40 мм сверху, 20 мм снизу, 5 мм слева и справа при длительной работе на полной мощности. Если рядом расположен источник тепла, рекомендуется зазор 15 мм.
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12 дюймов, завершенной параллельным конденсатором 0,1 мкФ и 47 мкФ.
- Допуск включает начальную установку, линейную стабилизацию и стабилизацию по нагрузке.
- Время установления измеряется при холодном пуске. Включение и выключение источника питания может приводить к увеличению времени установления.
- Источник питания рассматривается как компонент, который устанавливается в конечное оборудование. Конечное оборудование должно быть повторно проверено на соответствие требованиям по ЭМС.
- Монтажные зазоры: 40 мм сверху, 20 мм снизу, 5 мм слева и справа при постоянной работе на полной мощности. При наличии соседнего источника тепла рекомендуется 15 мм.
- Снижение допустимой нагрузки по температуре составляет 3,5 °C на 1000 м для исполнений без вентилятора и 5 °C на 1000 м для исполнений с вентилятором при эксплуатации на высоте более 2000 м.
- Если напряжение аккумулятора ниже напряжения отключения, заряд после восстановления сети не выполняется.
