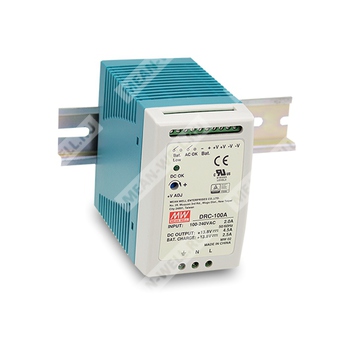

DRC-100B - однофазный AC/DC источник питания с функцией резервирования от аккумулятора и встроенным зарядным каналом для установки на DIN рейку.
Назначение
DRC-100B — источник питания серии DRC-100 мощностью 100 Вт, предназначенный для питания нагрузки постоянным напряжением 27,6 В и одновременной зарядки аккумуляторной батареи 24 В класса. Устройство обеспечивает функцию DC UPS: при наличии сетевого питания питает нагрузку и заряжает аккумулятор, при исчезновении сети автоматически переводит питание нагрузки на аккумулятор.
Особенности
- Универсальный вход переменного тока полного диапазона.
- Защиты: короткое замыкание, перегрузка, перенапряжение.
- Защита от пониженного напряжения аккумулятора.
- Защита от переполюсовки аккумулятора предохранителем.
- Установка на DIN рейку TS35/7.5 или TS35/15.
- Сигнальные выходы состояния AC OK и Battery Low через релейные контакты.
- Охлаждение естественной конвекцией воздуха.
- Светодиодная индикация наличия питания.
- 100% прогон при полной нагрузке.
Области применения
- Системы безопасности.
- Системы аварийного освещения.
- Системы сигнализации.
- Системы DC UPS.
- Системы централизованного мониторинга.
- Системы контроля доступа.
Описание
DRC-100B относится к серии AC/DC источников питания для установки на DIN рейку с функцией резервного питания. Помимо основного выхода, устройство содержит зарядный выход с меньшим номинальным током, что позволяет использовать его в системах, требующих резервирования питания от аккумулятора. Источник принимает универсальное входное напряжение в диапазоне от 90 до 264 В переменного тока, а также допускает питание постоянным током. Для исполнения DRC-100B основной выход и зарядный канал рассчитаны на уровень 27,6 В. КПД достигает 89%. Устройство работоспособно при естественном охлаждении в диапазоне температур от минус 30 до плюс 70 °C. Дополнительно предусмотрены релейные сигналы состояния наличия сети и пониженного напряжения аккумулятора, упрощающие интеграцию в систему.
Расшифровка партномера
| Фрагмент партномера | Значение |
| DRC | Серия AC/DC источников питания с зарядом аккумулятора и функцией UPS для установки на DIN рейку |
| 100 | Класс мощности 100 Вт |
| B | Исполнение на 24 В класс, номинальный выход 27,6 В |
Выходные параметры
| Параметр | Значение для DRC-100B |
| Количество выходов | 2 |
| Канал CH1, номинальное напряжение | 27,6 В |
| Канал CH2, номинальное напряжение | 27,6 В |
| Канал CH1, номинальный ток | 2,25 А |
| Канал CH2, номинальный ток | 1,25 А |
| Канал CH1, диапазон тока | 0…3,5 А |
| Канал CH2, диапазон тока | не указан |
| Номинальная мощность | 96,6 Вт |
| Пульсации и шум, максимум | 240 мВ пик-пик |
| Диапазон регулировки выходного напряжения CH1 | 24…30 В |
| Точность установки напряжения | ±1,0% |
| Линейная стабилизация | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Время установления, типовое | 2400 мс, 50 мс при 230 В AC; 2400 мс, 50 мс при 115 В AC, при полной нагрузке |
| Время удержания, типовое | 50 мс при 230 В AC; 10 мс при 115 В AC, при полной нагрузке |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения переменного тока | 90…264 В AC |
| Диапазон входного напряжения постоянного тока | 127…370 В DC |
| Подключение при питании постоянным током | через клеммы AC/L(+), AC/N(-) |
| Диапазон частоты | 47…63 Гц |
| КПД, типовой | 89% |
| Потребляемый ток, типовой | 1,8 А при 115 В AC; 1,1 А при 230 В AC |
| Пусковой ток, типовой, холодный старт | 30 А при 115 В AC; 60 А при 230 В AC |
Защиты
| Параметр | Значение |
| Защита от перегрузки | 105…150% от номинальной выходной мощности |
| Режим защиты от перегрузки | hiccup mode, автоматическое восстановление после устранения перегрузки |
| Защита от перенапряжения по CH1 | 28,98…37,26 В |
| Режим защиты от перенапряжения | отключение выходного напряжения, восстановление после повторного включения питания |
| Отключение по разряду аккумулятора | 20 ±1 В |
| Порог сигнала низкого напряжения аккумулятора | < 22 В |
| Защита от переполюсовки аккумулятора | предохранителем |
Функции сигнализации
| Параметр | Значение |
| Сигнал AC OK | релейный контакт; состояние ON: AC OK, состояние OFF: отказ сети |
| Максимальный рейтинг контакта AC OK | 30 В / 1 А |
| Сигнал Battery Low | релейный контакт; состояние OFF: батарея в норме, состояние ON: низкое напряжение батареи |
| Максимальный рейтинг контакта Battery Low | 30 В / 1 А |
Логика сигнальных выходов
| Функция | Состояние выхода | Описание |
| AC OK | Низкий уровень или короткое замыкание | Сигнал находится в низком уровне, когда источник питания включен |
| AC OK | Высокий уровень или обрыв | Сигнал переходит в высокий уровень, когда источник питания выключен; допускается внешнее приложенное напряжение до 30 В |
| Battery Low | Низкий уровень или короткое замыкание | Сигнал в низком уровне, когда напряжение аккумулятора выше 22 В |
| Battery Low | Высокий уровень или обрыв | Сигнал в высоком уровне, когда напряжение аккумулятора ниже 22 В; допускается внешнее приложенное напряжение до 30 В |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | от -30 до +70 °C |
| Рабочая влажность | 20…90% относительной влажности, без конденсации |
| Температура хранения | от -40 до +85 °C |
| Влажность при хранении | 10…95% относительной влажности |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…50 °C по выходу CH1 |
| Вибрация | 10…500 Гц, 2G, 10 мин на цикл, 60 мин по осям X, Y, Z |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, TUV BS EN/EN62368-1, EAC TP TC 004, AS/NZS 60950.1 |
| Испытательное напряжение изоляции | вход-выход: 3 кВ AC; вход-FG: 2 кВ AC; выход-FG: 0,5 кВ AC |
| Сопротивление изоляции | вход-выход, вход-FG, выход-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия ЭМС | соответствие BS EN/EN55032 (CISPR32) класс B, BS EN/EN61000-3-2, BS EN/EN61000-3-3, EAC TP TC 020 |
| Устойчивость к ЭМС | соответствие BS EN/EN61000-4-2, -4-3, -4-4, -4-5, -4-6, -4-8, -4-11, BS EN/EN55035, BS EN/EN61204-3, уровень легкой промышленности, EAC TP TC 020 |
| Дополнительное соответствие | соответствует EN54-4 для систем обнаружения пожара и пожарной сигнализации BS EN/EN54-4 |
Надежность, габариты и упаковка
| Параметр | Значение |
| MTBF | 1820,4 тыс. ч минимум по Telcordia SR-332 (Bellcore); 410,1 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
| Габаритные размеры | 55 × 90 × 100 мм (Ш × В × Г) |
| Масса | 0,37 кг |
| Упаковка | 30 шт.; 12,1 кг; 0,82 куб. фута |
Подключение и назначение клемм
Клеммник TB1:
| Номер вывода | Назначение |
| 1 | AC/L или DC+ |
| 2 | AC/N или DC- |
| 3 | FG |
Клеммник TB2:
| Номер вывода | Назначение |
| 1, 2 | -V |
| 3, 4 | +V |
| 5 | Bat.+ |
| 6 | Bat.- |
| 7, 8 | AC OK |
| 9, 10 | Bat. Low |
Принцип применения
При наличии сетевого питания источник одновременно обеспечивает питание нагрузки и заряд аккумуляторной батареи. При исчезновении сетевого питания аккумулятор начинает питать нагрузку. Для сигнальных выходов AC OK и Battery Low используется релейный контакт; для работы этой функции требуется внешний источник напряжения. Максимально допустимое внешнее напряжение составляет 30 В, максимальный ток через контакт — 1 А.
Монтаж
Устройство предназначено для установки на DIN рейку TS35/7.5 или TS35/15. Для корректного теплового режима рекомендуется оставлять монтажные зазоры вокруг корпуса.
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконечной схемы с параллельным подключением конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, линейную стабилизацию и стабилизацию по нагрузке.
- Длительность времени установления измеряется при холодном пуске. Повторное включение и выключение питания может приводить к увеличению времени установления.
- Источник питания рассматривается как компонент, который будет устанавливаться в конечное оборудование. Конечное оборудование должно быть повторно проверено на соответствие требованиям ЭМС.
- Рекомендуемые монтажные зазоры при длительной работе на полной мощности: 40 мм сверху, 20 мм снизу, 5 мм слева и справа. Если рядом расположен источник тепла, рекомендуется зазор 15 мм.
- Для работы на высоте более 2000 м требуется температурное дерейтирование: 3,5 °C на каждые 1000 м для моделей без вентилятора и 5 °C на каждые 1000 м для моделей с вентилятором.
- Если напряжение аккумулятора ниже порога отключения, заряд после восстановления сети не выполняется.
