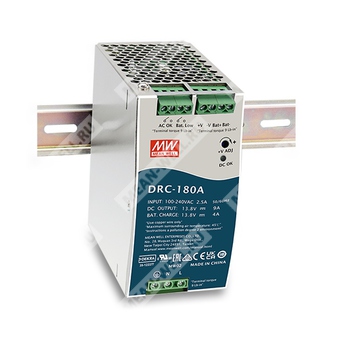

DRC-180A - AC/DC источник питания 180 Вт с зарядным устройством аккумулятора и функцией резервирования питания для установки на DIN рейку.
Назначение
DRC-180A — промышленный источник питания серии DRC-180 с одним основным выходом постоянного тока и встроенным зарядным каналом аккумуляторной батареи. Устройство предназначено для систем безопасности, аварийного освещения, сигнализации, ИБП, централизованного мониторинга и систем контроля доступа. Конструктивно выполнено для монтажа на DIN рейку TS-35/7.5 или TS-35/15.
Расшифровка партномера
| Элемент партномера | Значение |
| DRC | Серия AC/DC источников питания с зарядным устройством аккумулятора и функцией ИБП |
| 180 | Номинальная выходная мощность 180 Вт |
| A | Исполнение с выходным напряжением 13,8 В |
Особенности
- Универсальный вход переменного тока, полный диапазон входных напряжений.
- Встроенная активная коррекция коэффициента мощности.
- Релейная сигнализация наличия сети и низкого напряжения аккумулятора.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Защита от глубокого разряда аккумулятора.
- Защита от переполюсовки аккумулятора предохранителем.
- Охлаждение за счет естественной конвекции воздуха.
- Широкий диапазон рабочей температуры от минус 20 до плюс 70 °C.
- Установка на DIN рейку TS-35/7.5 или TS-35/15.
- Подстройка выходного напряжения постоянного тока до +20%.
- Светодиодная индикация наличия питания.
- Работа на высоте до 5000 м с учетом ограничений по дерейтингу.
Области применения
- Системы безопасности.
- Системы аварийного освещения.
- Системы сигнализации.
- Системы бесперебойного питания.
- Системы централизованного мониторинга.
- Системы контроля доступа.
Описание
DRC-180A представляет собой AC/DC источник питания на DIN рейку мощностью 180 Вт для систем безопасности. Помимо основного силового выхода, устройство содержит выход зарядного устройства с меньшим номинальным током, что позволяет организовать резервное питание нагрузки от аккумуляторной батареи. Модель принимает универсальное входное напряжение в диапазоне от 90 до 264 В AC и формирует выход 13,8 В DC. При наличии сетевого питания устройство одновременно питает нагрузку и заряжает аккумулятор. При исчезновении сети питание нагрузки автоматически осуществляется от батареи.
Источник характеризуется КПД до 88%, поддерживает работу с естественным охлаждением, имеет комплекс встроенных защит и релейные сигналы состояния для интеграции в системную автоматику. Предусмотрена индикация наличия питания, возможность регулировки выходного напряжения и промышленное исполнение для эксплуатации в широком диапазоне температур.
Выходные параметры
| Параметр | Значение |
| Количество выходов | Основной выход CH1 и зарядный выход CH2 |
| Выходное напряжение CH1 | 13,8 В |
| Выходное напряжение CH2 | 13,8 В |
| Номинальный ток CH1 | 9 А |
| Диапазон тока CH1 | 0…13 А |
| Номинальный ток CH2 | 4 А, зарядное устройство аккумулятора |
| Диапазон тока CH2 | Не указан |
| Номинальная мощность | 179,4 Вт |
| Пульсации и шум CH1, максимум | 150 мВ пик-пик |
| Диапазон регулировки напряжения CH1 | 12…15 В |
| Точность установки напряжения | ±1,0% |
| Нестабильность по сети | ±0,5% |
| Нестабильность по нагрузке | ±0,5% |
| Время запуска, типовое | 2000 мс |
| Время нарастания | 30 мс при 230 В AC, 30 мс при 115 В AC, при полной нагрузке |
| Время удержания, типовое | 20 мс при 230 В AC, 20 мс при 115 В AC, при полной нагрузке |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения переменного тока | 90…264 В AC |
| Диапазон входного напряжения постоянного тока | 127…370 В DC |
| Диапазон частоты сети | 47…63 Гц |
| Коэффициент мощности, типовой | Не менее 0,95 при 230 В AC; не менее 0,98 при 115 В AC, при полной нагрузке |
| КПД, типовой | 88% |
| Потребляемый ток от сети, типовой | 2,5 А при 115 В AC; 1,5 А при 230 В AC |
| Пусковой ток, типовой | 35 А при 115 В AC; 70 А при 230 В AC, холодный старт |
| Ток утечки | Менее 2 мА при 240 В AC |
Защиты
| Параметр | Значение |
| Перегрузка | Срабатывание при 105…150% от номинальной выходной мощности |
| Режим защиты от перегрузки | Режим hiccup, автоматическое восстановление после устранения причины |
| Защита от перенапряжения | 15,8…19,5 В по CH1 |
| Режим защиты от перенапряжения | Отключение выходного напряжения, восстановление после повторного включения питания |
| Защита от перегрева | Отключение выходного напряжения, восстановление после повторного включения питания |
| Порог отключения аккумулятора | 10 ±0,5 В |
Сигнальные функции
| Параметр | Значение |
| Сигнал «Сеть в норме» | Релейный контакт; замкнут при наличии AC; разомкнут при отказе AC; максимальная нагрузка контакта 30 В / 1 А |
| Сигнал «Низкое напряжение аккумулятора» | Релейный контакт; разомкнут при нормальном состоянии батареи; замкнут при низком напряжении; максимальная нагрузка контакта 30 В / 1 А |
| Порог сигнала низкого напряжения аккумулятора | Менее 11 В |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | От -20 до +70 °C, согласно кривой снижения мощности |
| Рабочая влажность | 20…90% относительной влажности, без конденсации |
| Температура хранения | От -20 до +85 °C |
| Влажность при хранении | 10…95% относительной влажности, без конденсации |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…40 °C по выходу CH1 |
| Вибрация | 10…500 Гц, 2G, 10 мин на цикл, по 60 мин по осям X, Y, Z |
| Рабочая высота | До 5000 м |
| Категория перенапряжения | II |
Безопасность и электромагнитная совместимость
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, BS EN/EN62368-1, TP TC 004, AS/NZS 62368.1 |
| Испытательное напряжение изоляции | Вход-выход: 3 кВ AC; вход-земля: 2,0 кВ AC; выход-земля: 0,5 кВ AC |
| Сопротивление изоляции | Вход-выход, вход-земля, выход-земля: 100 МОм / 500 В DC / 25 °C / 70% RH |
ЭМС, излучение
| Параметр | Значение |
| Кондуктивные помехи | BS EN/EN55032, класс B |
| Излучаемые помехи | BS EN/EN55032, класс B |
ЭМС, устойчивость
| Испытание | Уровень |
| Электростатический разряд | BS EN/EN61000-4-2, уровень 3, 8 кВ по воздуху; уровень 2, 4 кВ контактный разряд; критерий A |
| Устойчивость к излучаемому полю | BS EN/EN61000-4-3, уровень 2, 3 В/м; критерий A |
| Быстрые переходные процессы | BS EN/EN61000-4-4, уровень 2, 1 кВ; критерий A |
| Импульсные перенапряжения | BS EN/EN61000-4-5, уровень 3, 1 кВ линия-линия, 2 кВ линия-земля; критерий A |
| Кондуктивные помехи | BS EN/EN61000-4-6, уровень 2, 3 В; критерий A |
| Магнитное поле промышленной частоты | BS EN/EN61000-4-8, уровень 1, 1 А/м; критерий A |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11, провал более 95% на 0,5 периода, провал 30% на 25 периодов, прерывание более 95% на 250 периодов |
Надежность, габариты, масса и упаковка
| Параметр | Значение |
| MTBF | 1536,3 тыс. ч минимум по Telcordia SR-332; 245,6 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
| Габаритные размеры | 63 × 125,2 × 115 мм |
| Масса | 0,71 кг |
| Упаковка | 12 шт.; 10,5 кг; 1,02 куб. фута |
Подключение и механические данные
Источник питания предназначен для установки на DIN рейку TS35/7.5 или TS35/15.
Назначение клемм TB1
| Контакт | Назначение |
| 1 | Защитное заземление |
| 2 | AC/N |
| 3 | AC/L |
Назначение клемм TB2
| Контакт | Назначение |
| 1 | +V |
| 2 | -V |
| 3 | Bat+ |
| 4 | Bat- |
Назначение клемм TB3
| Контакт | Назначение |
| 1, 2 | Сигнал AC OK |
| 3, 4 | Сигнал Battery Low |
Функционирование в системе резервирования
При наличии сетевого питания устройство заряжает аккумулятор и одновременно питает нагрузку. При пропадании сетевого напряжения аккумулятор начинает подавать энергию на нагрузку. Для сигнальных выходов AC OK и Battery Low используется релейный контакт. Для работы цепей сигнализации требуется внешний источник напряжения. Максимально допустимое внешнее напряжение — 30 В, максимальный ток через контакт — 1 А.
Состояния сигнальных контактов:
| Функция | Условие | Состояние контакта |
| AC OK | Источник включен | Замкнут |
| AC OK | Источник выключен | Разомкнут |
| Battery Low | Напряжение аккумулятора ниже 11 В | Замкнут |
| Battery Low | Напряжение аккумулятора выше 11 В | Разомкнут |
При срабатывании защиты от перегрузки сигнал RL1, соответствующий AC OK, переходит в режим hiccup.
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконечной 0,1 мкФ и 47 мкФ параллельными конденсаторами.
- Допуск включает погрешность установки, нестабильность по сети и нестабильность по нагрузке.
- Время запуска измеряется при первом холодном пуске. Повторное включение и выключение источника питания может приводить к увеличению времени запуска.
- Следует учитывать рекомендации по применению, приведенные в разделе вариантов подключения и сигнализации.
- Для безвентиляторных моделей при высоте эксплуатации более 2000 м температура окружающей среды должна снижаться из расчета 3,5 °C на каждые 1000 м.
- Источник питания рассматривается как компонент, устанавливаемый в состав конечного оборудования. Конечное оборудование должно быть повторно проверено на соответствие требованиям по электромагнитной совместимости.
- Если напряжение батареи ниже напряжения отключения, заряд с восстановлением после подачи сети не выполняется.
- Клеммы -V и Bat- не допускается замыкать между собой.
