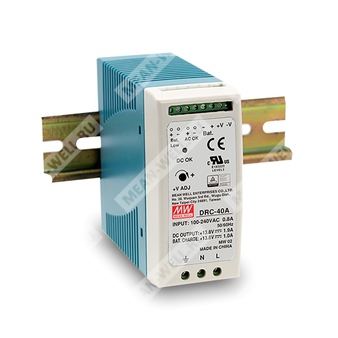

DRC-40A - AC/DC источник питания 40 Вт с функцией резервирования нагрузки от аккумулятора и встроенным зарядным устройством для установки на DIN рейку.
Назначение
DRC-40A представляет собой одноканальный AC/DC источник питания серии DRC-40 с функцией зарядки аккумулятора и поддержкой резервного питания нагрузки при пропадании сети. Модель предназначена для систем безопасности, аварийного освещения, сигнализации, DC UPS систем, централизованного мониторинга и систем контроля доступа.
Расшифровка партномера
| Элемент партномера |
Значение |
| DRC |
Серия источников питания с зарядом аккумулятора и функцией ИБП |
| 40 |
Номинальная выходная мощность 40 Вт |
| A |
Исполнение на 13,8 В |
Основные особенности
- Универсальный вход переменного тока, полный диапазон входных напряжений.
- Защиты: короткое замыкание, перегрузка, перенапряжение.
- Защита от глубокого разряда аккумулятора.
- Защита от переполюсовки аккумулятора предохранителем.
- Установка на DIN рейку TS35/7.5 или TS35/15.
- Сигналы аварии AC OK и Battery Low через TTL-выход с открытым коллектором; опционально возможно исполнение с релейным выходом.
- Охлаждение естественной конвекцией воздуха.
- Соответствие требованиям LPS.
- Светодиодная индикация наличия питания.
- 100% прогон при полной нагрузке.
Области применения
- Системы безопасности.
- Системы аварийного освещения.
- Системы сигнализации.
- Системы DC UPS.
- Системы централизованного мониторинга.
- Системы контроля доступа.
Описание
DRC-40A относится к 40-ваттным AC/DC источникам питания для установки на DIN рейку, ориентированным на применение в охранных и резервируемых системах питания. Помимо основного выхода, устройство имеет встроенный канал заряда аккумулятора, что позволяет одновременно питать нагрузку и заряжать резервную батарею при наличии сетевого напряжения. При исчезновении питающей сети аккумулятор автоматически начинает питать нагрузку.
Модель принимает универсальное входное напряжение в диапазоне от 90 до 264 В переменного тока, а на выходе формирует напряжение 13,8 В постоянного тока. КПД достигает 86%. Устройство рассчитано на работу с воздушным охлаждением за счет естественной конвекции в диапазоне температур от минус 30 до плюс 70 °C с учетом кривой снижения нагрузки. Дополнительно реализованы защиты от перегрузки, перенапряжения, пониженного напряжения аккумулятора и переполюсовки аккумулятора. Для интеграции в систему предусмотрены сигналы состояния AC OK и Battery Low.
Выходные параметры
| Параметр |
Значение |
| Количество выходов |
2 канала |
| Основной выход |
CH1 |
| Выход зарядного канала |
CH2 |
| Номинальное напряжение CH1 |
13,8 В |
| Номинальное напряжение CH2 |
13,8 В |
| Номинальный ток CH1 |
1,9 А |
| Номинальный ток CH2 |
1 А |
| Диапазон тока CH1 |
0...2,9 А |
| Диапазон тока CH2 |
Не указан |
| Номинальная мощность |
40,02 Вт |
| Пульсации и шум CH1, максимум |
120 мВ пик-пик |
| Диапазон регулировки напряжения CH1 |
12...15 В |
| Точность установки напряжения CH1 |
±1,0% |
| Нестабильность по сети CH1 |
±0,5% |
| Нестабильность по нагрузке CH1 |
±0,5% |
| Время запуска, типовое |
400 мс, 50 мс при 230 В AC; 800 мс, 50 мс при 115 В AC и полной нагрузке |
| Время удержания, типовое |
50 мс при 230 В AC; 10 мс при 115 В AC и полной нагрузке |
Входные параметры
| Параметр |
Значение |
| Диапазон входного напряжения переменного тока |
90...264 В AC |
| Диапазон входного напряжения постоянного тока |
127...370 В DC |
| Подключение при питании постоянным током |
На клеммы AC/L(+) и AC/N(-) |
| Диапазон частоты |
47...63 Гц |
| КПД, типовой |
86% |
| Потребляемый ток, типовой |
0,8 А при 115 В AC; 0,6 А при 230 В AC |
| Пусковой ток, типовой |
30 А при 115 В AC; 60 А при 230 В AC, холодный старт |
Защиты
| Параметр |
Значение |
| Защита от перегрузки |
Срабатывание при 105...150% от номинальной выходной мощности |
| Тип защиты от перегрузки |
Режим hiccup, автоматическое восстановление после устранения причины |
| Защита от перенапряжения CH1 |
14,49...18,63 В |
| Тип защиты от перенапряжения |
Отключение выходного напряжения, восстановление после повторного включения питания |
| Отключение аккумулятора по низкому напряжению |
10 ±0,5 В |
| Защита от переполюсовки аккумулятора |
Предохранителем |
Функции сигнализации
| Параметр |
Значение |
| Сигнал AC OK |
Выход с открытым коллектором; замкнутое состояние соответствует AC OK; разомкнутое состояние соответствует отсутствию AC; максимальные параметры 50 В / 30 мА |
| Сигнал Battery Low |
Выход с открытым коллектором; при низком уровне батареи контакт активен; максимальные параметры 50 В / 30 мА |
| Порог Battery Low |
Менее 11 В |
Логика сигналов
| Функция |
Условие |
Состояние выхода |
| AC OK |
Источник питания включен |
Низкий уровень, не более 0,3 В при 30 мА |
| AC OK |
Источник питания выключен |
Высокий уровень или разомкнутое состояние, внешнее напряжение до 50 В |
| Battery Low |
Напряжение аккумулятора ниже 11 В |
Низкий уровень, не более 0,3 В при 30 мА |
| Battery Low |
Напряжение аккумулятора выше 11 В |
Высокий уровень или разомкнутое состояние, внешнее напряжение до 50 В |
Условия эксплуатации
| Параметр |
Значение |
| Рабочая температура |
от -30 до +70 °C, согласно кривой снижения нагрузки |
| Рабочая влажность |
20...90% относительной влажности, без конденсации |
| Температура хранения |
от -40 до +85 °C |
| Влажность при хранении |
10...95% относительной влажности |
| Температурный коэффициент |
±0,03%/°C в диапазоне 0...55 °C по выходу CH1 |
| Вибрация |
10...500 Гц, 2G, 10 мин/цикл, 60 мин по каждой из осей X, Y, Z |
Безопасность и электромагнитная совместимость
| Параметр |
Значение |
| Стандарты безопасности |
UL62368-1, TUV BS EN/EN62368-1, EAC TP TC 004, AS/NZS 60950.1 |
| Электрическая прочность изоляции |
Вход-выход: 3 кВ AC; вход-FG: 2 кВ AC; выход-FG: 0,5 кВ AC |
| Сопротивление изоляции |
Вход-выход, вход-FG, выход-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия ЭМС |
Соответствие BS EN/EN55032 (CISPR32) класс B, BS EN/EN61000-3-2, BS EN/EN61000-3-3, EAC TP TC 020 |
| Устойчивость к ЭМС |
Соответствие BS EN/EN61000-4-2, -4-3, -4-4, -4-5, -4-6, -4-8, -4-11, BS EN/EN55035, BS EN/EN61204-3, уровень легкой промышленности, EAC TP TC 020 |
Надежность, габариты и упаковка
| Параметр |
Значение |
| MTBF |
2496,2 тыс. ч минимум по Telcordia SR-332 (Bellcore); 536,6 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
| Габаритные размеры |
40 x 90 x 100 мм (Ш x В x Г) |
| Масса |
0,3 кг |
| Упаковка |
42 шт.; 13,6 кг; 0,82 куб. фута |
Подключение и назначение выводов
Клеммная колодка TB1
| Номер вывода |
Назначение |
| 1 |
AC/L или DC+ |
| 2 |
AC/N или DC- |
| 3 |
FG |
Клеммная колодка TB2
| Номер вывода |
Назначение |
| 1 |
-V |
| 2 |
+V |
| 3 |
Bat.+ |
| 4 |
Bat.- |
| 5, 6 |
AC OK |
| 7, 8 |
Bat. Low |
Монтаж
Устройство устанавливается на DIN рейку TS35/7.5 или TS35/15. Рекомендуемые монтажные зазоры при длительной работе на полной мощности: 40 мм сверху, 20 мм снизу, по 5 мм слева и справа. Если соседнее устройство является источником тепла, рекомендуется зазор 15 мм.
Рекомендуемая схема применения
При наличии сетевого питания источник одновременно питает нагрузку и заряжает аккумулятор. При пропадании сети аккумулятор автоматически начинает питать нагрузку. Для работы сигналов AC OK и Battery Low требуется внешний источник напряжения. Максимально допустимое внешнее напряжение составляет 50 В, максимальный ток стока — 30 мА.
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконечной цепи с параллельными конденсаторами 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, нестабильность по сети и нестабильность по нагрузке.
- Время запуска измеряется при первом холодном включении. Частое включение и выключение источника питания может увеличивать время запуска.
- Источник питания рассматривается как компонент, устанавливаемый в конечное оборудование. Конечное оборудование должно быть повторно проверено на соответствие требованиям по ЭМС.
- Для монтажа при длительной работе на полной мощности рекомендуются зазоры: 40 мм сверху, 20 мм снизу, 5 мм слева и справа. Если соседнее устройство является источником тепла, рекомендуется зазор 15 мм.
- При рабочей высоте более 2000 м снижение допустимой окружающей температуры составляет 3,5 °C на каждые 1000 м для моделей без вентилятора и 5 °C на каждые 1000 м для моделей с вентилятором.
- Если напряжение аккумулятора ниже напряжения отключения, заряд после восстановления сетевого питания не выполняется.
