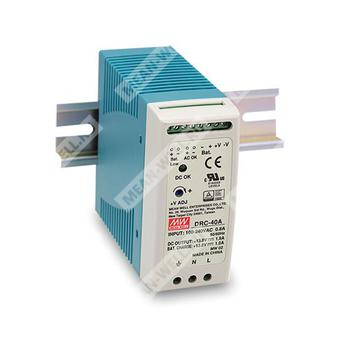

DRC-40B - AC/DC источник питания 40 Вт с функцией ИБП и встроенным зарядным каналом для аккумулятора 24 В, предназначенный для установки на DIN рейку.
Назначение
DRC-40B — источник питания серии DRC-40 для систем безопасности, аварийного освещения, сигнализации, DC UPS систем, систем централизованного мониторинга и систем контроля доступа. Устройство принимает универсальный вход переменного тока, формирует основной стабилизированный выход постоянного тока и обеспечивает заряд аккумуляторной батареи, поддерживая резервное питание нагрузки при исчезновении сети.
Расшифровка партномера
| Элемент | Значение | Описание |
| DRC | Серия | Серия источников питания с функцией зарядного устройства и резервирования питания |
| 40 | 40 Вт | Номинальная выходная мощность |
| B | 27,6 В | Исполнение по выходному напряжению, версия для 24-вольтовой аккумуляторной системы |
Особенности
- Универсальный вход переменного тока, полный диапазон входных напряжений.
- Защиты: короткое замыкание, перегрузка, перенапряжение.
- Защита от глубокого разряда аккумулятора.
- Защита от переполюсовки аккумулятора плавким предохранителем.
- Установка на DIN рейку TS35/7.5 или TS35/15.
- Сигналы состояния AC OK и Battery Low через TTL-выход с открытым коллектором; опционально доступен вариант с релейным выходом.
- Охлаждение естественной воздушной конвекцией.
- Соответствие требованиям LPS.
- Светодиодная индикация наличия питания.
- 100% прогон при полной нагрузке.
Области применения
- Системы безопасности.
- Системы аварийного освещения.
- Системы сигнализации.
- Системы DC UPS.
- Системы централизованного мониторинга.
- Системы контроля доступа.
Описание
DRC-40B представляет собой AC/DC источник питания на 40 Вт в DIN реечном исполнении для приложений безопасности и резервного электропитания. Помимо основного выхода, устройство имеет зарядный выход меньшего номинального тока для подключения аккумулятора, что позволяет реализовать резервное питание нагрузки. Модель DRC-40B работает от универсального входного напряжения 90...264 В переменного тока и формирует выход 27,6 В постоянного тока. При типовом КПД до 87% источник способен работать с охлаждением за счет естественной конвекции в диапазоне температур от -30 до +70 °C с учетом дерейтинга. В устройстве реализованы ключевые защитные функции, включая защиту от перегрузки, защиту от перенапряжения, отсечку по низкому напряжению аккумулятора и защиту от обратной полярности батареи предохранителем. Для интеграции в систему предусмотрена сигнализация AC OK и Battery Low.
Выходные параметры
| Параметр | Значение для DRC-40B |
| Количество выходов | 2 канала |
| Основной выход | Канал CH1 |
| Напряжение основного выхода | 27,6 В |
| Номинальный ток основного выхода | 0,95 А |
| Диапазон тока основного выхода | 0...1,45 А |
| Номинальная мощность | 40,02 Вт |
| Пульсации и шум основного выхода | 200 мВ пик-пик |
| Диапазон регулировки выходного напряжения CH1 | 24...30 В |
| Допуск по выходному напряжению | ±1,0% |
| Нестабильность по сети | ±0,5% |
| Нестабильность по нагрузке | ±0,5% |
Параметры зарядного канала аккумулятора
| Параметр | Значение для DRC-40B |
| Зарядный выход | Канал CH2 |
| Напряжение зарядного канала | 27,6 В |
| Номинальный ток зарядного канала | 0,5 А |
| Пульсации и шум зарядного канала | Не указано |
| Допуск по напряжению зарядного канала | Не указано |
| Нестабильность по сети зарядного канала | Не указано |
| Нестабильность по нагрузке зарядного канала | Не указано |
| Напряжение аккумуляторной системы | 24 В |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения переменного тока | 90...264 В AC |
| Диапазон входного напряжения постоянного тока | 127...370 В DC |
| Подключение при работе от постоянного тока | Через клеммы AC/L(+) и AC/N(-) |
| Частотный диапазон | 47...63 Гц |
| Типовой КПД | 87% |
| Типовой входной ток | 0,8 А при 115 В AC; 0,6 А при 230 В AC |
| Пусковой ток, холодный старт | 30 А при 115 В AC; 60 А при 230 В AC |
| Время запуска | 400 мс, 50 мс при 230 В AC; 800 мс, 50 мс при 115 В AC при полной нагрузке |
| Время удержания | 50 мс при 230 В AC; 10 мс при 115 В AC при полной нагрузке |
Защиты
| Параметр | Значение |
| Защита от перегрузки | Срабатывание при 105...150% от номинальной выходной мощности |
| Режим защиты от перегрузки | Hiccup, автоматическое восстановление после устранения перегрузки |
| Защита от перенапряжения по CH1 | 28,98...37,26 В |
| Режим защиты от перенапряжения | Отключение выходного напряжения, восстановление после повторного включения питания |
| Отсечка аккумулятора по низкому напряжению | 20 ±0,5 В |
| Защита от переполюсовки аккумулятора | Плавкий предохранитель |
Функции сигнализации
| Сигнал | Параметр | Значение |
| AC OK | Тип выхода | Открытый коллектор |
| AC OK | Состояние контакта | Замкнуто: сеть в норме; отключено: отказ сети |
| AC OK | Максимальный рейтинг выхода | 50 В / 30 мА |
| Battery Low | Тип выхода | Открытый коллектор |
| Battery Low | Состояние контакта | Отключено: батарея в норме; замкнуто: низкое напряжение батареи |
| Battery Low | Максимальный рейтинг выхода | 50 В / 30 мА |
| Battery Low | Порог низкого напряжения батареи | < 22 В |
Логика работы сигналов
| Функция | Описание | Выход сигнала |
| AC OK | Сигнал имеет низкий уровень при включенном источнике питания | Низкий уровень, максимум 0,3 В при 30 мА |
| AC OK | Сигнал переходит в высокий уровень при выключении источника питания | Высокий уровень или обрыв, внешнее приложенное напряжение до 50 В |
| Battery Low | Сигнал имеет низкий уровень, когда напряжение батареи ниже 22 В | Низкий уровень, максимум 0,3 В при 30 мА |
| Battery Low | Сигнал имеет высокий уровень, когда напряжение батареи выше 22 В | Высокий уровень или обрыв, внешнее приложенное напряжение до 50 В |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -30...+70 °C |
| Рабочая влажность | 20...90% RH, без конденсации |
| Температура хранения | -40...+85 °C |
| Влажность хранения | 10...95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0...55 °C по выходу CH1 |
| Вибрация | 10...500 Гц, 2G, 10 мин/цикл, 60 мин по каждой из осей X, Y, Z |
Параметры безопасности и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, TUV BS EN/EN62368-1, EAC TP TC 004, AS/NZS 60950.1 |
| ЭМС, эмиссия | Соответствие BS EN/EN55032 (CISPR32) класс B, BS EN/EN61000-3-2, BS EN/EN61000-3-3, EAC TP TC 020 |
| ЭМС, устойчивость | Соответствие BS EN/EN61000-4-2, -4-3, -4-4, -4-5, -4-6, -4-8, -4-11, BS EN/EN55035, BS EN/EN61204-3, уровень легкой промышленной среды, EAC TP TC 020 |
| Испытательное напряжение изоляции | Вход-выход: 3 кВ AC; вход-FG: 2 кВ AC; выход-FG: 0,5 кВ AC |
| Сопротивление изоляции | Вход-выход, вход-FG, выход-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
Надежность, габариты, масса и упаковка
| Параметр | Значение |
| MTBF | 2496,2 тыс. ч минимум по Telcordia SR-332 (Bellcore); 536,6 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
| Габаритные размеры | 40 × 90 × 100 мм (Ш × В × Г) |
| Масса | 0,3 кг |
| Упаковка | 42 шт.; 13,6 кг; 0,82 куб. фута |
Подключение и назначение выводов
Клеммный блок TB1
| Номер вывода | Назначение |
| 1 | AC/L или DC+ |
| 2 | AC/N или DC- |
| 3 | FG |
Клеммный блок TB2
| Номер вывода | Назначение |
| 1 | -V |
| 2 | +V |
| 3 | Bat.+ |
| 4 | Bat.- |
| 5, 6 | AC OK |
| 7, 8 | Bat. Low |
Монтаж и конструктивное исполнение
Устройство предназначено для установки на DIN рейку TS35/7.5 или TS35/15. Корпус соответствует исполнению Case No.962A. Для корректного теплового режима рекомендуется оставлять монтажные зазоры: 40 мм сверху, 20 мм снизу и по 5 мм слева и справа при длительной работе на полной мощности. Если соседнее устройство является источником тепла, рекомендуется зазор 15 мм.
Рекомендуемое применение в системе резервирования
При наличии сетевого питания источник одновременно питает нагрузку и заряжает аккумулятор. При исчезновении сетевого напряжения аккумулятор начинает питать нагрузку через встроенную схему резервирования. Для функций сигнализации AC OK и Battery Low требуется внешний источник напряжения. Максимально допустимое приложенное напряжение для сигналов составляет 50 В, максимальный ток стока — 30 мА.
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием скрученной пары длиной 12 дюймов, оконечной цепи с параллельным подключением конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает установочную погрешность, нестабильность по сети и нестабильность по нагрузке.
- Время запуска измеряется при первом холодном пуске. Повторное включение и выключение источника питания может увеличить время запуска.
- Источник питания рассматривается как компонент, устанавливаемый в конечное оборудование. Конечное оборудование должно быть повторно проверено на соответствие требованиям по ЭМС.
- При длительной работе на полной мощности рекомендуются монтажные зазоры: 40 мм сверху, 20 мм снизу, по 5 мм слева и справа. Если соседнее устройство является источником тепла, рекомендуется зазор 15 мм.
- Для высот эксплуатации свыше 2000 м снижение допустимой температуры окружающей среды составляет 3,5 °C на каждые 1000 м для моделей без вентилятора и 5 °C на каждые 1000 м для моделей с вентилятором.
- Если напряжение аккумулятора ниже напряжения отсечки, заряд после восстановления питания переменного тока не выполняется.
