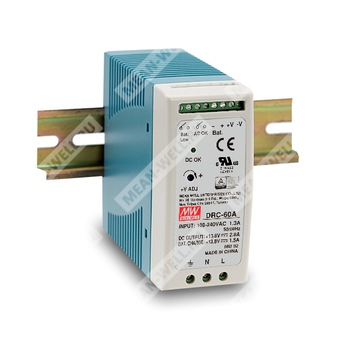

DRC-60A - AC/DC источник питания 60 Вт с функцией ИБП и встроенным зарядом аккумулятора 12 В для установки на DIN рейку.
Назначение
DRC-60A — источник питания серии DRC-60 для систем безопасности и резервированного питания постоянного тока. Устройство принимает универсальное входное напряжение переменного тока, формирует основной выход постоянного тока 13,8 В и одновременно обеспечивает заряд подключенного аккумулятора 12 В. При пропадании сети питание нагрузки поддерживается от аккумулятора.
Расшифровка партномера
| Часть партномера | Значение |
| DRC | Серия источников питания AC/DC с зарядом аккумулятора и функцией ИБП |
| 60 | Номинальная выходная мощность 60 Вт |
| A | Исполнение на 13,8 В, предназначенное для 12-вольтовых аккумуляторных систем |
Особенности
- Универсальный вход переменного тока, полный диапазон входных напряжений.
- Защиты: короткое замыкание, перегрузка, перенапряжение.
- Защита по низкому напряжению аккумулятора.
- Защита от переполюсовки аккумулятора с помощью предохранителя.
- Монтаж на DIN рейку TS35/7.5 или TS35/15.
- Сигнальные выходы состояния AC OK и Battery Low через релейные контакты.
- Охлаждение свободной конвекцией воздуха.
- Соответствие классу LPS.
- Светодиодная индикация включения питания.
- 100% прогон при полной нагрузке.
Области применения
- Системы безопасности.
- Системы аварийного освещения.
- Системы сигнализации.
- Системы DC UPS.
- Системы централизованного мониторинга.
- Системы контроля доступа.
Описание
DRC-60A относится к DIN реечным источникам питания AC/DC для применений, где требуется резервирование питания от аккумулятора. Помимо основного выходного канала, устройство содержит зарядный выход меньшего номинального тока, что позволяет использовать его в составе резервных систем электропитания. Модель принимает входное напряжение 90…264 В AC и формирует выход 13,8 В DC. Максимальный КПД достигает 86%, что позволяет эксплуатировать устройство при естественном воздушном охлаждении в диапазоне температур от минус 30 до плюс 70 °C. Помимо стандартных защит по перегрузке и перенапряжению, реализованы отключение по низкому напряжению аккумулятора и защита от обратной полярности аккумулятора предохранителем. Для интеграции в систему предусмотрены релейные сигналы AC OK и Battery Low.
Выходные параметры
| Параметр | Значение |
| Модель | DRC-60A |
| Количество выходов | 2 |
| Основной выход | CH1 |
| Напряжение основного выхода | 13,8 В DC |
| Номинальный ток основного выхода | 2,8 А |
| Диапазон тока основного выхода | 0…4,3 А |
| Номинальная мощность | 59,34 Вт |
| Пульсации и шум основного выхода, максимум | 120 мВ пик-пик |
| Диапазон регулировки напряжения основного выхода | 12…15 В |
| Точность установки напряжения | ±1,0% |
| Линейная стабилизация | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
Параметры зарядного канала аккумулятора
| Параметр | Значение |
| Зарядный выход | CH2 |
| Напряжение зарядного выхода | 13,8 В DC |
| Номинальный ток зарядного выхода | 1,5 А |
| Диапазон тока зарядного выхода | Не указан |
| Пульсации и шум зарядного выхода | Не указаны |
| Диапазон регулировки напряжения зарядного выхода | Не указан |
| Точность установки напряжения зарядного выхода | Не указана |
| Линейная стабилизация зарядного выхода | Не указана |
| Стабилизация по нагрузке зарядного выхода | Не указана |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения переменного тока | 90…264 В AC |
| Диапазон входного напряжения постоянного тока | 127…370 В DC |
| Работа от постоянного входа | Возможна при подключении AC/L к положительному полюсу и AC/N к отрицательному полюсу |
| Диапазон частоты | 47…63 Гц |
| Типовой КПД | 86% |
| Типовой входной ток | 1,3 А при 115 В AC; 0,8 А при 230 В AC |
| Пусковой ток, типовой, холодный старт | 30 А при 115 В AC; 60 А при 230 В AC |
| Время установления, типовое | 800 мс, 50 мс при 115 В AC и полной нагрузке; 400 мс, 50 мс при 230 В AC и полной нагрузке |
| Время удержания, типовое | 10 мс при 115 В AC и полной нагрузке; 50 мс при 230 В AC и полной нагрузке |
Защиты
| Параметр | Значение |
| Защита от перегрузки | Срабатывание при 105…150% от номинальной выходной мощности |
| Режим защиты от перегрузки | Hiccup, автоматическое восстановление после устранения перегрузки |
| Защита от перенапряжения | 14,49…18,63 В по CH1 |
| Режим защиты от перенапряжения | Отключение выходного напряжения, восстановление повторным включением питания |
| Отключение аккумулятора по низкому напряжению | 10 ± 0,5 В |
| Защита от переполюсовки аккумулятора | Предохранителем |
Функциональные сигналы
| Параметр | Значение |
| Сигнал AC OK | Релейный контактный выход; включено — AC OK, выключено — отказ сети AC |
| Максимальная нагрузка контакта AC OK | 30 В / 1 А |
| Сигнал Battery Low | Релейный контактный выход; выключено — аккумулятор в норме, включено — низкое напряжение аккумулятора |
| Максимальная нагрузка контакта Battery Low | 30 В / 1 А |
| Порог сигнала низкого напряжения аккумулятора | Менее 11 В |
Параметры окружающей среды
| Параметр | Значение |
| Рабочая температура | от -30 до +70 °C |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура хранения | от -40 до +85 °C |
| Влажность хранения | 10…95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…50 °C по выходу CH1 |
| Вибрация | 10…500 Гц, 2G, 10 мин/цикл, по 60 мин по осям X, Y, Z |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, TUV BS EN/EN62368-1, EAC TP TC 004, AS/NZS 60950.1 |
| Электромагнитная эмиссия | Соответствие BS EN/EN55032 (CISPR32) класс B, BS EN/EN61000-3-2, BS EN/EN61000-3-3, EAC TP TC 020 |
| Электромагнитная устойчивость | Соответствие BS EN/EN61000-4-2, -4-3, -4-4, -4-5, -4-6, -4-8, -4-11, BS EN/EN55035, BS EN/EN61204-3, уровень для легкой промышленности, EAC TP TC 020 |
| Испытательное напряжение изоляции | Вход-выход: 3 кВ AC; вход-FG: 2 кВ AC; выход-FG: 0,5 кВ AC |
| Сопротивление изоляции | 100 МОм, 500 В DC, 25 °C, 70% RH для цепей вход-выход, вход-FG, выход-FG |
Надежность, габариты и упаковка
| Параметр | Значение |
| MTBF | 1854,1 тыс. ч минимум по Telcordia SR-332 (Bellcore); 504,1 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
| Габаритные размеры | 40 × 90 × 100 мм (Ш × В × Г) |
| Масса | 0,3 кг |
| Упаковка | 42 шт.; 13,6 кг; 0,82 куб. фута |
Назначение выводов
Клеммная колодка TB1
| Номер вывода | Назначение |
| 1 | AC/L или DC+ |
| 2 | AC/N или DC- |
| 3 | FG |
Клеммная колодка TB2
| Номер вывода | Назначение |
| 1 | -V |
| 2 | +V |
| 3 | Bat.+ |
| 4 | Bat.- |
| 5, 6 | AC OK |
| 7, 8 | Battery Low |
Монтаж и механические данные
Устройство выполнено в корпусе Case No.962A. Предусмотрена установка на DIN рейку TS35/7.5 или TS35/15. Для длительной работы при полной мощности рекомендованы монтажные зазоры: 40 мм сверху, 20 мм снизу, 5 мм слева и справа. Если соседнее устройство является источником тепла, рекомендуется зазор 15 мм.
Функционирование в режиме резервирования
При наличии сетевого питания источник одновременно питает нагрузку и заряжает аккумулятор. При исчезновении входного напряжения переменного тока питание нагрузки автоматически осуществляется от аккумулятора.
Сигнализация состояния
Сигналы AC OK и Battery Low выводятся через релейные контакты. Для их использования требуется внешний источник напряжения. Максимальное прикладываемое напряжение составляет 30 В, максимальный ток стока — 1 А.
| Функция | Условие | Состояние выхода |
| AC OK | Источник питания включен | Низкий уровень или короткое замыкание |
| AC OK | Источник питания выключен | Высокий уровень или разомкнутое состояние, внешнее напряжение до 30 В |
| Battery Low | Напряжение аккумулятора ниже 11 В | Низкий уровень или короткое замыкание |
| Battery Low | Напряжение аккумулятора выше 11 В | Высокий уровень или разомкнутое состояние, внешнее напряжение до 30 В |
Сигнал AC OK, соответствующий реле RL1, переходит в режим hiccup при срабатывании защиты от перегрузки.
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются при полосе 20 МГц с использованием скрученной пары длиной 12 дюймов, оконеченной параллельно подключенными конденсаторами 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, линейную стабилизацию и стабилизацию по нагрузке.
- Время установления измеряется при холодном первом запуске. Включение и выключение источника питания может привести к увеличению времени установления.
- Источник питания рассматривается как компонент, устанавливаемый в конечное оборудование. Конечное оборудование должно быть повторно проверено на соответствие требованиям по ЭМС.
- Рекомендуемые монтажные зазоры при постоянной работе на полной мощности: 40 мм сверху, 20 мм снизу, 5 мм слева и справа. При наличии рядом источника тепла рекомендуется зазор 15 мм.
- Для безвентиляторных моделей при эксплуатации на высоте свыше 2000 м снижение допустимой температуры окружающей среды составляет 3,5 °C на каждые 1000 м. Для моделей с вентилятором — 5 °C на каждые 1000 м.
- Если напряжение аккумулятора ниже порога отключения, заряд после восстановления сети AC выполняться не может.
