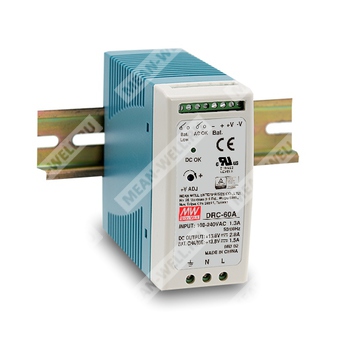

DRC-60B - источник питания 60 Вт с зарядным устройством аккумулятора и функцией DC UPS для установки на DIN рейку.
Назначение
DRC-60B — AC/DC источник питания серии DRC-60 в корпусе для установки на DIN рейку, предназначенный для питания нагрузки постоянным напряжением и одновременного заряда резервного аккумулятора. При наличии сетевого питания устройство обеспечивает энергией нагрузку и поддерживает заряд батареи, а при пропадании сети автоматически переводит питание нагрузки на аккумулятор.
Расшифровка партномера
| Часть партномера | Значение |
| DRC | Серия источников питания с зарядом аккумулятора и функцией UPS |
| 60 | Номинальная выходная мощность 60 Вт |
| B | Исполнение на 24 В класс, номинальное выходное напряжение 27,6 В |
Особенности
- Универсальный вход переменного тока, полный диапазон входных напряжений.
- Защиты: короткое замыкание, перегрузка, перенапряжение.
- Защита по низкому напряжению аккумулятора.
- Защита от переполюсовки аккумулятора с помощью предохранителя.
- Установка на DIN рейку TS35/7.5 или TS35/15.
- Сигнализация состояния AC OK и Battery Low через релейные контакты.
- Охлаждение естественной конвекцией воздуха.
- Соответствие классу LPS.
- Светодиодная индикация наличия питания.
- 100% прогон под полной нагрузкой.
Области применения
- Системы безопасности.
- Системы аварийного освещения.
- Системы сигнализации.
- Системы DC UPS.
- Системы централизованного мониторинга.
- Системы контроля доступа.
Описание
Серия DRC-60 представляет собой AC/DC источники питания для систем безопасности в исполнении для установки на DIN рейку. Помимо основного выходного канала предусмотрен выход зарядного устройства с меньшим номинальным током, что позволяет использовать устройство в резервируемых системах питания. Модель DRC-60B принимает универсальное входное напряжение в диапазоне от 90 до 264 В переменного тока и формирует выход 27,6 В постоянного тока. КПД достигает 88%, что позволяет работать с охлаждением за счет естественной конвекции в диапазоне температур от -30 до +70 °C. Дополнительно реализованы защита от перегрузки, защита от перенапряжения, отключение по низкому напряжению батареи и защита от переполюсовки батареи предохранителем. Для упрощения построения системы предусмотрены сигналы AC OK и Battery Low, выведенные через релейные контакты.
Выходные параметры
| Параметр | Значение |
| Модель | DRC-60B |
| Количество выходов | CH1, CH2 |
| Напряжение CH1 | 27,6 В |
| Напряжение CH2 | 27,6 В |
| Номинальный ток CH1 | 1,4 А |
| Номинальный ток CH2 | 0,75 А |
| Диапазон тока CH1 | 0...2,15 А |
| Диапазон тока CH2 | не указан отдельно |
| Номинальная мощность | 59,34 Вт |
| Пульсации и шум CH1, максимум | 200 мВ пик-пик |
| Диапазон регулировки выходного напряжения CH1 | 24...30 В |
| Точность по напряжению | ±1,0% |
| Линейная стабилизация | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Время запуска, типовое | 400 мс при 230 В AC, 800 мс при 115 В AC |
| Время нарастания, типовое | 50 мс при полной нагрузке |
| Время удержания, типовое | 50 мс при 230 В AC, 10 мс при 115 В AC, при полной нагрузке |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения переменного тока | 90...264 В AC |
| Диапазон входного напряжения постоянного тока | 127...370 В DC |
| Подключение при питании постоянным током | через клеммы AC/L(+) и AC/N(-) |
| Диапазон частоты сети | 47...63 Гц |
| КПД, типовое значение | 88% |
| Потребляемый ток по входу, типовое значение | 1,3 А при 115 В AC; 0,8 А при 230 В AC |
| Пусковой ток, типовое значение | 30 А при 115 В AC; 60 А при 230 В AC, холодный старт |
Параметры защиты
| Параметр | Значение |
| Защита от перегрузки | 105...150% от номинальной выходной мощности |
| Тип защиты от перегрузки | режим hiccup, автоматическое восстановление после устранения перегрузки |
| Защита от перенапряжения CH1 | 28,98...37,26 В |
| Тип защиты от перенапряжения | отключение выходного напряжения, восстановление после повторного включения питания |
| Отключение аккумулятора по низкому напряжению | 20 ±1 В |
| Защита аккумулятора от переполюсовки | предохранителем |
Функции сигнализации
| Параметр | Значение |
| Сигнал AC OK | релейный контакт, состояние ON: AC OK, состояние OFF: отказ сети AC |
| Максимальный рейтинг контакта AC OK | 30 В / 1 А |
| Сигнал Battery Low | релейный контакт, состояние OFF: батарея в норме, состояние ON: низкое напряжение батареи |
| Максимальный рейтинг контакта Battery Low | 30 В / 1 А |
| Порог низкого напряжения батареи | < 22 В |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -30...+70 °C |
| Рабочая влажность | 20...90% RH, без конденсации |
| Температура хранения | -40...+85 °C |
| Влажность хранения | 10...95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0...50 °C по выходу CH1 |
| Вибрация | 10...500 Гц, 2G, 10 мин/цикл, по 60 мин по осям X, Y, Z |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, TUV BS EN/EN62368-1, EAC TP TC 004, AS/NZS 60950.1 |
| Эмиссия ЭМС | соответствие BS EN/EN55032 (CISPR32) класс B, BS EN/EN61000-3-2, BS EN/EN61000-3-3, EAC TP TC 020 |
| Устойчивость к ЭМС | соответствие BS EN/EN61000-4-2, 4-3, 4-4, 4-5, 4-6, 4-8, 4-11, BS EN/EN55035, BS EN/EN61204-3, уровень для легкой промышленности, EAC TP TC 020 |
| Испытательное напряжение изоляции | вход-выход: 3 кВ AC; вход-FG: 2 кВ AC; выход-FG: 0,5 кВ AC |
| Сопротивление изоляции | вход-выход, вход-FG, выход-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
Надежность, габариты и упаковка
| Параметр | Значение |
| MTBF | 1854,1 тыс. ч минимум по Telcordia SR-332 (Bellcore); 504,1 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
| Габаритные размеры | 40 × 90 × 100 мм (Ш × В × Г) |
| Масса | 0,3 кг |
| Упаковка | 42 шт.; 13,6 кг; 0,82 куб. фута |
Назначение выводов
Клеммная колодка TB1
| Номер вывода | Назначение |
| 1 | AC/L или DC+ |
| 2 | AC/N или DC- |
| 3 | FG |
Клеммная колодка TB2
| Номер вывода | Назначение |
| 1 | -V |
| 2 | +V |
| 3 | Bat.+ |
| 4 | Bat.- |
| 5, 6 | AC OK |
| 7, 8 | Bat. Low |
Монтаж и конструктивное исполнение
- Исполнение корпуса: Case No. 962A.
- Установка на DIN рейку TS35/7.5 или TS35/15.
- Рекомендуемые монтажные зазоры при длительной работе на полной мощности: 40 мм сверху, 20 мм снизу, 5 мм слева и справа.
- Если соседнее устройство является источником тепла, рекомендуется зазор 15 мм.
Работа в системе резервирования
При наличии сетевого напряжения источник питания одновременно подает энергию на нагрузку и заряжает аккумулятор. При исчезновении сетевого питания нагрузка начинает получать энергию от аккумулятора. Для модели DRC-60B применяется аккумуляторная система класса 24 В.
Работа сигналов AC OK и Battery Low
| Функция | Описание состояния | Выход сигнала |
| AC OK | Источник питания включен | Низкий уровень или короткое замыкание |
| AC OK | Источник питания выключен | Высокий уровень или разомкнутое состояние, внешнее приложенное напряжение до 30 В |
| Battery Low | Напряжение батареи ниже 22 В | Низкий уровень или короткое замыкание |
| Battery Low | Напряжение батареи выше 22 В | Высокий уровень или разомкнутое состояние, внешнее приложенное напряжение до 30 В |
Для работы функции сигнализации требуется внешний источник напряжения. Максимальное прикладываемое напряжение составляет 30 В, максимальный ток стока — 1 А.
Сигнал AC OK, соответствующий RL1 на структурной схеме, переходит в режим hiccup при срабатывании защиты от перегрузки.
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием скрученной пары длиной 12 дюймов, оконечной цепи с параллельными конденсаторами 0,1 мкФ и 47 мкФ.
- Допуск включает начальную установку, линейную стабилизацию и стабилизацию по нагрузке.
- Время запуска измеряется при первом холодном старте. Включение и выключение источника питания может приводить к увеличению времени запуска.
- Источник питания рассматривается как компонент, устанавливаемый в состав конечного оборудования. Конечное оборудование должно быть повторно проверено на соответствие требованиям по ЭМС.
- Рекомендуемые монтажные зазоры: 40 мм сверху, 20 мм снизу, 5 мм слева и справа при постоянной работе на полной мощности. Если рядом расположено устройство, выделяющее тепло, рекомендуется зазор 15 мм.
- Снижение допустимой температуры окружающей среды при эксплуатации на высоте свыше 2000 м составляет 3,5 °C на каждые 1000 м для моделей без вентилятора и 5 °C на каждые 1000 м для моделей с вентилятором.
- Если напряжение батареи ниже напряжения отключения, заряд с восстановлением после появления сети AC выполнить невозможно.
