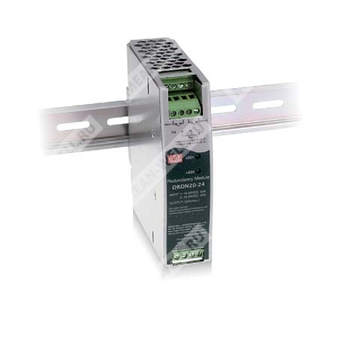

DRDN20-24 - модуль резервирования питания на 20 А для повышения надежности систем электропитания.
Расшифровка партномера
| Позиция | Обозначение | Значение |
| 1 | DRDN20 | Серия модулей резервирования DIN реечного исполнения с выходным током до 20 А |
| 2 | 24 | Исполнение для систем с номинальным напряжением 24 В |
Описание
Серия DRDN20 представляет собой модуль резервирования на 20 А, предназначенный для применения совместно с источниками питания с целью повышения общей надежности работы системы. Модуль обеспечивает поддержку схем резервирования 1+1 и N+1, имеет два входных канала постоянного тока и один выход, а также встроенные контакты для контроля состояния выходного напряжения. Применение MOSFET-технологии позволяет снизить тепловые потери и уменьшить разность напряжений между входом и выходом. Устройство рассчитано на работу в широком диапазоне температур и имеет узкий корпус шириной 32 мм.
Области применения
- Промышленные системы управления
- Оборудование для производства полупроводников
- Фабричная автоматизация
- Электромеханическая аппаратура
Особенности
- Поддержка схем резервирования 1+1 и N+1
- 2 входных канала и 1 выход
- Подходит для резервирования систем 12 В / 24 В / 48 В
- Выходной ток до 20 А
- Охлаждение за счет свободной конвекции воздуха
- Рабочий диапазон температур от -40 до +80 °C с ограничением по снижению нагрузки выше +60 °C
- Компактная ширина 32 мм
- Встроенные 2-канальный сигнал DC OK и аварийное реле
- Монтаж на DIN рейку TS35/7.5 или TS35/15
Основные параметры
| Параметр | Значение |
| Серия | DRDN20 |
| Номинал исполнения | 24 В |
| Тип устройства | Модуль резервирования питания на DIN рейку |
| Количество входов | 2 канала |
| Количество выходов | 1 |
| Поддерживаемые схемы резервирования | 1+1 и N+1 |
Вход
| Параметр | Значение |
| Номинальное входное напряжение | 24 В постоянного тока |
| Диапазон входного напряжения | 19–29 В постоянного тока |
| Номинальный входной ток | 0–20 А на вход, непрерывно |
| Пиковый входной ток | 0–30 А на вход, 5 с |
| Обратный входной ток | 1 мА |
| Максимальное обратное входное напряжение | 40 В постоянного тока |
| Авария по обоим входным напряжениям | <18 В или >31 В (±5%) |
| Ёмкость | 320 мкФ (тип.) |
Выход
| Параметр | Значение |
| Номинальный выходной ток | 0–20 А, непрерывно |
| Пиковый выходной ток | 30 А, 5 с |
| Падение напряжения (Vin–Vout), максимальное | 0,25 В |
| КПД (тип.) | 98% |
| Потребление в режиме ожидания (тип.) | 1,5 Вт |
| Защита от перегрузки | <30 А, 5 с, без повреждения |
| Защита от короткого замыкания | <30 А, 5 с, без повреждения |
Функциональные сигналы и реле
| Параметр | Значение |
| Индикация состояния | Зеленый светодиод DC OK |
| Сигнал DC OK | 2 канала |
| Релейный контакт | 30 В / 1 А, активная нагрузка |
| Состояние контакта при DC OK | Контакт замкнут, блок питания включен |
| Состояние контакта при DC Fail | Контакт разомкнут, питание отключено или входное напряжение выше/ниже нормы |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | от -40 до +80 °C |
| Рабочая влажность | 5–95% RH, без конденсации |
| Температура хранения | от -40 до +85 °C |
| Температурный коэффициент | ±0,03%/°C (0–60 °C) |
| Рабочая высота | 5000 м, OVC II |
| Снижение допустимой температуры с высотой | 3,5 °C/1000 м для моделей без вентилятора; 5 °C/1000 м для моделей с вентилятором выше 2000 м |
Механические параметры
| Параметр | Значение |
| Габариты | 32 × 125,2 × 102 мм (Ш × В × Г) |
| Масса | 0,35 кг |
| Упаковка | 28 шт. / 10,8 кг / 1,23 куб. фута |
| Монтаж | На DIN рейку TS35/7.5 или TS35/15 |
| Охлаждение | Свободная конвекция воздуха |
Надежность
| Параметр | Значение |
| MTBF по Telcordia SR-332 (Bellcore) | 1836,0 тыс. ч, минимум |
| MTBF по MIL-HDBK-217F (25 °C) | 482,1 тыс. ч, минимум |
Электробезопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | IEC62368-1, UL62368-1, EAC TP TC 004 |
| Испытательное напряжение | IP/OP - Chassis: 0,5 кВ AC; IP/OP - Relay: 0,5 кВ AC; Relay - Chassis: 0,5 кВ AC |
| Сопротивление изоляции | IP/OP - Chassis, IP/OP - Relay, Relay - Chassis: >100 МОм / 500 В DC / 25 °C / 70% RH |
Эмиссия ЭМС
| Параметр | Стандарт | Уровень / примечание |
| Кондуктивные помехи | BS EN/EN55032 (CISPR32) | Класс B |
| Излучаемые помехи | BS EN/EN55032 (CISPR32) | Класс B |
| Пульсации напряжения | — | — |
| Гармонические составляющие тока | — | — |
Помехоустойчивость ЭМС
| Параметр | Стандарт | Уровень / примечание |
| Электростатический разряд | BS EN/EN61000-4-2 | Уровень 4, 15 кВ воздух; уровень 3, 8 кВ контакт; критерий A |
| Излучаемое радиочастотное поле | BS EN/EN61000-4-3 | Уровень 3, 10 В/м; критерий A |
| Быстрые переходные процессы / всплески | BS EN/EN61000-4-4 | Уровень 3, 2 кВ; критерий A |
| Импульсные помехи | BS EN/EN61000-4-5 | Уровень 3, 1 кВ линия-линия; уровень 3, 2 кВ линия-линия-корпус; критерий A |
| Кондуктивные помехи | BS EN/EN61000-4-6 | Уровень 3, 10 В; критерий A |
| Магнитное поле промышленной частоты | BS EN/EN61000-4-8 | Уровень 4, 30 А/м; критерий A |
| ЭМС по защите и помехоустойчивости | BS EN/EN55035, BS EN/EN61000-6-2 (BS EN/EN50082-2) | — |
Примечания
- Все параметры, не оговоренные особо, измерены при нормальном входном напряжении 12 В / 24 В / 48 В, номинальной нагрузке и температуре окружающей среды 25 °C.
- При повышенной температуре окружающей среды может потребоваться снижение нагрузки. Следует руководствоваться кривой дерейтингa.
- Снижение допустимой температуры по высоте составляет 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором при высоте выше 2000 м (6500 ft).
- Источники питания рассматриваются как независимые узлы, однако конечное оборудование должно быть дополнительно проверено на соответствие директивам по ЭМС.
Схема применения
Устройство допускает применение в конфигурации 1+1, когда один дополнительный источник питания используется как резервный; в конфигурации N+1, когда несколько источников питания применяются как резервные для повышения надежности; а также в режиме одиночного использования, когда к одному модулю DRDN20 подключается только один источник питания, что снижает нагрузку на MOSFET и повышает надежность.
