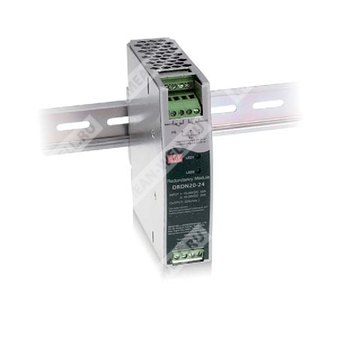

DRDN20-48 - модуль резервирования на DIN рейку для 48 В систем с двумя входами и одним выходом.
Назначение и описание
Серия DRDN20 представляет собой модуль резервирования на 20 А, предназначенный для повышения надежности работы системы питания. Модуль используется совместно с источником питания и обеспечивает построение схем резервирования 1+1 и N+1. Устройство имеет два входных канала постоянного тока и один выход, выполнено в узком корпусе шириной 32 мм и предназначено для установки на DIN рейку TS35/7.5 или TS35/15.
Для версии DRDN20-48 номинальное напряжение системы составляет 48 В. В составе решения применены MOSFET-ключи, что позволяет снизить тепловые потери и уменьшить падение напряжения между входом и выходом. Модуль также содержит два канала сигнала DC OK и релейные контакты аварии для контроля состояния выходного питания.
Расшифровка партномера
| Партномер | Расшифровка |
| DRDN | Серия модулей резервирования на DIN рейку |
| 20 | Номинальный выходной ток 20 А |
| 48 | Исполнение для систем с номинальным напряжением 48 В |
Особенности
- Поддержка схем резервирования 1+1 и N+1.
- Два входных канала и один выход.
- Предназначен для резервирования систем 12 В / 24 В / 48 В.
- Выходной ток до 20 А.
- Охлаждение за счет свободной конвекции воздуха.
- Ультраширокий диапазон рабочей температуры от -40 до +80 °C.
- Ширина корпуса 32 мм.
- Встроенные 2 канала сигнала DC OK и релейный контакт аварии.
- Установка на DIN рейку TS35/7.5 или TS35/15.
Области применения
- Промышленные системы управления.
- Оборудование для производства полупроводников.
- Заводская автоматизация.
- Электромеханические устройства.
Основные параметры
| Модель | DRDN20-48 |
| Номер входов | 2 канала |
| Номинальное напряжение | 48 В постоянного тока |
| Диапазон входного напряжения | 36–60 В постоянного тока |
| Номинальный ток | 0–20 А на каждый вход, непрерывно |
| Пиковый ток | 0–30 А на каждый вход, 5 с |
| Падение напряжения | 0,25 В |
| Типовая эффективность | 98% |
| Типовое сопротивление потребления в ожидании | 1,5 Вт |
| Типовая входная емкость | 320 мкФ |
| Ток обратного утечки | 1 мА |
| Обратное входное напряжение | 65 В |
| Перегрузка | <30 А, 5 с, без повреждения |
| Короткое замыкание | <30 А, 5 с, без повреждения |
| Дублирование | Для схем 1+1 и поддержка N+1 |
| Сигналы | 2 канала DC OK |
| Реле | 30 В / 1 А, резистивная нагрузка |
| Индикация | Зеленый светодиод OK |
| Охлаждение | Свободная конвекция воздуха |
Вход
| Параметр | Значение |
| Номинальное входное напряжение | 48 В постоянного тока |
| Диапазон входного напряжения | 36–60 В постоянного тока |
| Номинальный ток на вход | 0–20 А, непрерывно |
| Пиковый ток на вход | 0–30 А, 5 с |
| Обратный ток | 1 мА |
| Максимальное обратное напряжение | 65 В |
| Напряжение аварии по обоим входам | <34,2 В или >63 В (±5%) |
Выход
| Параметр | Значение |
| Номинальный ток выхода | 0–20 А, непрерывно |
| Пиковый ток выхода | 30 А, 5 с |
| Суммарный выход | Один выход |
| Тип выходного подключения | DC выход +Vout и -Vout |
Функции и сигнальные цепи
| Параметр | Значение |
| DC OK | 2 канала |
| Контакт реле | 30 В постоянного тока / 1 А, резистивная нагрузка |
| Состояние контакта при наличии DC OK | Источник питания включен |
| Состояние контакта при DC Fail | Источник питания выключен либо входное напряжение выше или ниже допустимого |
| Светодиодная индикация | Зеленый LED OK |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -40 ... +80 °C |
| Дерейтинг | Свыше +60 °C |
| Рабочая влажность | 5–95% RH, без конденсации |
| Температура хранения | -40 ... +85 °C |
| Температурный коэффициент | ±0,03% / °C (0 ... 60 °C) |
| Высота эксплуатации | 5000 м / OVC II |
| Дерейтинг по высоте | 3,5 °C / 1000 м для безвентиляторных моделей; 5 °C / 1000 м для моделей с вентилятором выше 2000 м |
Надежность и механические воздействия
| Параметр | Значение |
| MTBF | 1836,0 тыс. ч минимум, Telcordia SR-332 (Bellcore); 482,1 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Вибрация | Компонент: 10–500 Гц, 5G, 10 мин/цикл, 60 мин по осям X, Y, Z; монтаж: соответствует IEC61373 |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | IEC62368-1, UL62368-1, EAC TP TC 004 |
| Испытание электрической прочности | IP/OP - корпус: 0,5 кВ переменного тока; IP/OP - реле: 0,5 кВ переменного тока; реле - корпус: 0,5 кВ переменного тока |
| Сопротивление изоляции | IP/OP - корпус, IP/OP - реле, реле - корпус: более 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
Эмиссия ЭМС
| Параметр | Стандарт | Уровень / примечание |
| Проводимые помехи | BS EN/EN55032 (CISPR32) | Класс B |
| Излучаемые помехи | BS EN/EN55032 (CISPR32) | Класс B |
| Колебания напряжения | BS EN/EN55032 (CISPR32) | ---- |
| Гармонические токи | BS EN/EN55032 (CISPR32) | ---- |
Помехоустойчивость ЭМС
| Параметр | Стандарт | Уровень / примечание |
| Электростатический разряд | BS EN/EN61000-4-2 | Уровень 4, 15 кВ воздух; уровень 3, 8 кВ контакт; критерий A |
| Радиочастотное поле | BS EN/EN61000-4-3 | Уровень 3, 10 В/м; критерий A |
| Электрические быстрые переходные процессы / пакетные помехи | BS EN/EN61000-4-4 | Уровень 3, 2 кВ; критерий A |
| Импульсные помехи | BS EN/EN61000-4-5 | Уровень 3, 1 кВ линия-линия; уровень 3, 2 кВ линия-линия-корпус; критерий A |
| Проводимые помехи | BS EN/EN61000-4-6 | Уровень 3, 10 В; критерий A |
| Магнитное поле | BS EN/EN61000-4-8 | Уровень 4, 30 А/м; критерий A |
Размеры и масса
| Параметр | Значение |
| Габариты | 32 × 125,2 × 102 мм (Ш × В × Г) |
| Масса | 0,35 кг |
Упаковка
| Параметр | Значение |
| Количество в упаковке | 28 шт. |
| Масса упаковки | 10,8 кг |
| Объем упаковки | 1,23 куб. фута |
Примечания
- Все параметры, не оговоренные особо, измерены при нормальном входном напряжении (12 В / 24 В / 48 В), номинальной нагрузке и температуре окружающей среды 25 °C.
- При повышенной температуре окружающей среды может потребоваться дерейтинг. Следует учитывать кривую дерейтинга.
- Дерейтинг температуры окружающей среды составляет 3,5 °C / 1000 м для безвентиляторных моделей и 5 °C / 1000 м для моделей с вентилятором при высоте эксплуатации выше 2000 м (6500 футов).
- Источник питания рассматривается как независимое устройство, однако конечное оборудование должно быть повторно проверено на соответствие директивам ЭМС. Для выполнения испытаний следует использовать руководство по испытаниям ЭМС для компонентов источников питания.
Клеммные соединения
| Клемма | Назначение |
| TB1, TB2: 1, 2 | Выход постоянного тока +Vout |
| TB1, TB2: 3, 4 | Выход постоянного тока -Vout |
| TB1, TB2: 5 | Заземление FG |
| TB1, TB2: 6, 7 | Alarm1 DC OK |
| TB1, TB2: 8 | Alarm2 DC OK |
| TB3: 1 | Вход постоянного тока +Vin1 |
| TB3: 2 | Вход постоянного тока -Vin1 |
| TB3: 3 | Вход постоянного тока +Vin2 |
| TB3: 4 | Вход постоянного тока -Vin2 |
