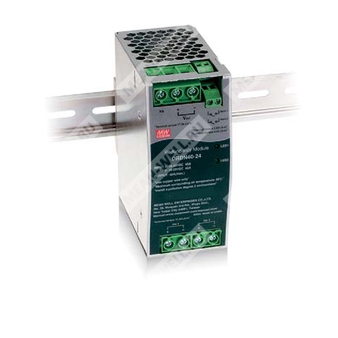

DRDN40-24
DRDN40-24 - модуль резервирования питания на 40 А для систем 24 В с двумя входами и одним выходом.
Назначение
DRDN40-24 представляет собой модуль резервирования для источников питания постоянного тока, предназначенный для повышения общей надежности работы системы за счет реализации схем резервирования 1+1 и N+1. Устройство рассчитано на применение в системах 24 В постоянного тока и обеспечивает суммирование питания с автоматическим отсечением отказавшего канала.
Расшифровка партномера
| Обозначение | Расшифровка |
|---|---|
| DRDN | Модуль резервирования на DIN рейку |
| 40 | Номинальный выходной ток 40 А |
| 24 | Номинальное входное напряжение 24 В постоянного тока |
Описание
Серия DRDN40 представляет собой модуль резервирования на 40 А, который используется совместно с источником питания для повышения надежности функционирования системы в целом. Ключевые особенности изделия включают выбор входного напряжения 12 В, 24 В или 48 В, поддержку схем резервирования N+1 и 1+1, встроенные двухшинные входные контакты постоянного тока и один выход. Реализация на MOSFET позволяет снизить тепловые потери и уменьшить разность напряжений между входом и выходом. Предусмотрены встроенные два канала реле сигнала DC OK для контроля состояния выхода, сверхширокий диапазон рабочей температуры от −40 до +80 °C и узкая ширина корпуса 55 мм.
Особенности
- Поддержка схем резервирования 1+1 и N+1.
- 2 входных канала и 1 выход.
- Подходит для резервирования систем 12 В, 24 В и 48 В постоянного тока.
- Выходной ток до 40 А.
- Охлаждение за счет свободной конвекции воздуха.
- Сверхширокий диапазон рабочих температур от −40 до +80 °C.
- Дерейтинг при температуре выше +60 °C.
- Компактная ширина корпуса 55 мм.
- Встроенные 2 канала сигнала DC OK и релейные контакты аварии.
- 3 года гарантии.
Применение
- Промышленные системы управления.
- Оборудование для производства полупроводников.
- Заводская автоматизация.
- Электромеханические устройства.
Параметры
Вход
| Параметр | Значение |
|---|---|
| Количество входов | 2 канала |
| Номинальное напряжение постоянного тока | 24 В |
| Диапазон входного напряжения постоянного тока | 19–29 В |
| Номинальный ток | 0–40 А на вход, непрерывно |
| Пиковый ток | 0–60 А на вход, 5 с |
| Максимальное обратное входное напряжение | 40 В |
| Максимальный обратный входной ток | 1 мА |
| Напряжение отключения по входу при пониженном/повышенном напряжении | <18 В или >31 В (±5%) |
Выход
| Параметр | Значение |
|---|---|
| Номинальный ток | 0–40 А, непрерывно |
| Пиковый ток | 60 А, 5 с |
| Падение напряжения вход-выход, максимально | 0,3 В |
| КПД, типовое | 98% |
| Емкость, типовая | 320 мкФ |
| Потери в режиме ожидания, типовые | 1,5 Вт |
| Защита от перегрузки | <60 А, 5 с, без повреждения |
| Защита от короткого замыкания | <60 А, 5 с, без повреждения |
Функции
| Параметр | Значение |
|---|---|
| Индикация состояния | Зеленый светодиод DC OK |
| Сигнализация | 2 канала DC OK |
| Релейный контакт | 30 В постоянного тока / 1 А, активная нагрузка |
| Состояние замыкания контакта | PSU включен |
| Состояние размыкания контакта | PSU выключен или входное напряжение выше/ниже нормы |
| Режим резервирования | 1+1 и N+1 |
Окружающая среда
| Параметр | Значение |
|---|---|
| Рабочая температура | −40…+80 °C |
| Рабочая температура с учетом дерейтинга | См. кривую дерейтинга |
| Рабочая влажность | 5–95% RH, без конденсации |
| Температура хранения | −40…+85 °C |
| Температурный коэффициент | ±0,03%/°C (0…60 °C) |
| Вибрация | Компонент: 10–500 Гц, 5G, 10 мин./цикл, по 60 мин. по осям X, Y, Z; монтаж: соответствие IEC61373 |
| Рабочая высота | 5000 м, OVC II |
Безопасность и электромагнитная совместимость
| Параметр | Значение |
|---|---|
| Стандарты безопасности | IEC62368-1, UL62368-1, EAC TP TC 004 |
| Испытательное напряжение | IP/OP - корпус: 0,5 кВ переменного тока; IP/OP - реле: 0,5 кВ переменного тока; реле - корпус: 0,5 кВ переменного тока |
| Сопротивление изоляции | IP/OP - корпус, IP/OP - реле, реле - корпус: более 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
Эмиссия ЭМС
| Параметр | Стандарт | Уровень / примечание |
|---|---|---|
| Проводимые помехи | BS EN/EN55032 (CISPR32) | Класс B |
| Излучаемые помехи | BS EN/EN55032 (CISPR32) | Класс B |
| Колебания напряжения | BS EN/EN55032 (CISPR32) | ----- |
| Гармонические составляющие тока | BS EN/EN55032 (CISPR32) | ----- |
Помехоустойчивость ЭМС
| Параметр | Стандарт | Уровень / примечание |
|---|---|---|
| Электростатический разряд | BS EN/EN61000-4-2 | Уровень 4, 15 кВ воздух; уровень 3, 8 кВ контакт; критерий A |
| Излучаемое электромагнитное поле | BS EN/EN61000-4-3 | Уровень 3, 10 В/м; критерий A |
| Быстрые переходные процессы / пакетные помехи | BS EN/EN61000-4-4 | Уровень 3, 2 кВ; критерий A |
| Импульсные помехи | BS EN/EN61000-4-5 | Уровень 3, 1 кВ линия-линия; уровень 3, 2 кВ линия-линия-корпус; критерий A |
| Проводимые помехи | BS EN/EN61000-4-6 | Уровень 3, 10 В; критерий A |
| Магнитное поле | BS EN/EN61000-4-8 | Уровень 4, 30 А/м; критерий A |
Прочее
| Параметр | Значение |
|---|---|
| MTBF | 1672,9 тыс. ч минимум, Telcordia SR-332 (Bellcore); 499,5 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Габариты | 55 × 125,2 × 100 мм (Ш × В × Г) |
| Масса | 0,5 кг |
| Упаковка | 20 шт. / 11 кг / 1,49 куб. фут. |
Кривая снижения нагрузки
При температуре окружающей среды до 60 °C допустима работа на полной нагрузке. При повышении температуры выше 60 °C требуется снижение нагрузки. При 80 °C допустимая нагрузка снижается до 40%.
Схема снижения нагрузки по входному напряжению
Диапазон нагрузки сохраняется на уровне 100% для входного напряжения 12 В, 24 В и 48 В в пределах указанных номинальных значений.
Типовые варианты применения
1. Резервирование 1+1: используется один дополнительный источник питания как резервный.
2. Резервирование N+1: используется несколько резервных источников питания для повышения надежности.
3. Одинарное включение: подключение только одного источника питания к одному модулю DRDN40 для снижения нагрузки на MOSFET и повышения надежности.
Механические данные
Корпус предназначен для установки на DIN рейку TS35/7,5 или TS35/15. Для монтажа предусмотрены клеммные группы TB1, TB2, TB3 и TB4.
| Клемма | Назначение |
|---|---|
| 1, 2 | Сигнал Alarm1 DC OK |
| 3, 4 | Сигнал Alarm2 DC OK |
| 5 | FG |
| 6 | Выход постоянного тока +Vout |
| 7 | Выход постоянного тока -Vout |
| Клемма | Назначение |
|---|---|
| 1 | Вход постоянного тока +Vin1 |
| 2 | Вход постоянного тока -Vin1 |
| 3 | Вход постоянного тока +Vin2 |
| 4 | Вход постоянного тока -Vin2 |
Примечания
- Все параметры, не оговоренные особо, измерены при нормальном входном напряжении 24 В, номинальной нагрузке и температуре окружающей среды 25 °C.
- При высокой температуре окружающей среды может потребоваться снижение нагрузки. Следует учитывать кривую дерейтинга.
- Снижение допустимой температуры окружающей среды составляет 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором при высоте эксплуатации выше 2000 м.
- Источник питания рассматривается как независимый узел, однако конечное оборудование должно быть повторно проверено на соответствие директивам ЭМС.
