DRDN40-48

DRDN40-48

На складе
3 045 ₽ за 1 шт

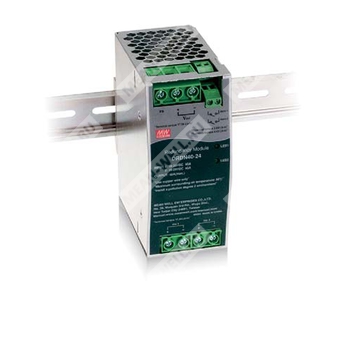

DRDN40-48 - модуль резервирования питания для систем 48 В постоянного тока с поддержкой 1+1 и N+1 схем.

Расшифровка партномера

Обозначение Расшифровка
DRDN40 Серия модулей резервирования на 40 А для DIN реечного монтажа
48 Исполнение для системы с номинальным входным напряжением 48 В постоянного тока

Назначение

Модуль DRDN40-48 предназначен для построения отказоустойчивых систем электропитания постоянного тока. Он применяется совместно с двумя источниками питания и обеспечивает автоматическое объединение питания по схеме резервирования с одним выходом. Решение снижает влияние отказа одного источника и повышает общую надежность системы.

Особенности

  • Поддержка схем резервирования 1+1 и N+1.
  • Два входных канала и один выход.
  • Предназначен для резервирования систем 12 В / 24 В / 48 В; исполнение DRDN40-48 рассчитано на 48 В.
  • Выходной ток до 40 А.
  • Охлаждение за счет свободной конвекции воздуха.
  • Ультраширокий рабочий диапазон температур: от -40 до +80 °C, с понижением параметров выше +60 °C.
  • Компактная ширина 55 мм.
  • Встроенные 2 канала сигнала DC OK и релейный контакт аварии.

Применение

  • Промышленные системы управления.
  • Оборудование для производства полупроводников.
  • Системы фабричной автоматизации.
  • Электромеханические устройства и аппаратура.

Описание

Серия DRDN40 представляет собой модуль резервирования на 40 А, который используется совместно с источником питания для повышения надежности работы всей системы. Ключевые особенности изделия включают выбор входного напряжения 12 В / 24 В / 48 В, поддержку резервирования N+1 и 1+1, встроенные два входных DC-шинных контакта и один выход. Реализованная MOSFET-технология позволяет снизить тепловые потери и уменьшить разность напряжений между входом и выходом. Предусмотрены 2 канала релейных контактов DC OK для контроля состояния выхода. Модуль рассчитан на работу в диапазоне температур от -40 до +80 °C и имеет узкую конструкцию шириной 55 мм.

Вход

Параметр Значение
Количество входов 2 канала
Номинальное напряжение постоянного тока 48 В
Диапазон напряжения постоянного тока 36–60 В
Номинальный ток 0–40 А на вход, непрерывно
Падение напряжения 0,3 В
Пиковый ток 0–60 А на вход, 5 с
КПД 98%
Обратный ток 1 мА
Обратное входное напряжение 65 В

Выход

Параметр Значение
Номинальный ток 0–40 А, непрерывно
Пиковый ток 60 А, 5 с
Емкость, тип. 320 мкФ
Потери в режиме ожидания, тип. 1,5 Вт

Функциональные параметры

Параметр Значение
Резервирование Для схем 1+1, с поддержкой N+1
Индикация Зеленый светодиод DC OK
Контакт реле 30 В DC / 1 А, активная нагрузка
Состояние контакта при DC OK Замкнут
Состояние контакта при DC Fail Разомкнут, при отключении питания, перенапряжении или пониженном входном напряжении
Сигнал аварии 2 канала

Среда эксплуатации

Параметр Значение
Рабочая температура От -40 до +80 °C, с учетом кривой понижения нагрузки
Рабочая влажность 5–95 % относительной влажности, без конденсации
Температура хранения От -40 до +85 °C
Температурный коэффициент ±0,03 %/°C (0–60 °C)
Вибрация Компонент: 10–500 Гц, 5 G, 10 мин./цикл, 60 мин. по осям X, Y, Z; монтаж: соответствие IEC61373
Рабочая высота 5000 м / OVC II

Безопасность и электромагнитная совместимость

Параметр Значение
Стандарты безопасности IEC62368-1, UL62368-1, EAC TP TC 004
Испытательное напряжение IP/OP - корпус: 0,5 кВ перем.; IP/OP - реле: 0,5 кВ перем.; реле - корпус: 0,5 кВ перем.
Сопротивление изоляции IP/OP - корпус, IP/OP - реле, реле - корпус: более 100 МОм / 500 В DC / 25 °C / 70 % RH
Излучаемые помехи BS EN/EN55032 (CISPR32), класс B
Проводимые помехи BS EN/EN55032 (CISPR32), класс B
ESD BS EN/EN61000-4-2, уровень 4: 15 кВ воздух; уровень 3: 8 кВ контакт, критерий A
Излучаемая помехоустойчивость BS EN/EN61000-4-3, уровень 3: 10 В/м, критерий A
EFT / Burst BS EN/EN61000-4-4, уровень 3: 2 кВ, критерий A
Скачки напряжения BS EN/EN61000-4-5, уровень 3: 1 кВ линия-линия; уровень 3: 2 кВ линия-линия-корпус, критерий A
Проводимая помехоустойчивость BS EN/EN61000-4-6, уровень 3: 10 В, критерий A
Магнитное поле BS EN/EN61000-4-8, уровень 4: 30 А/м, критерий A
Гармонические токи Нет данных
Мигание напряжения Нет данных

Надежность, габариты и упаковка

Параметр Значение
MTBF 1672,9 тыс. часов минимум по Telcordia SR-332 (Bellcore); 499,5 тыс. часов минимум по MIL-HDBK-217F (25 °C)
Габариты 55 × 125,2 × 100 мм (Ш × В × Г)
Масса 0,5 кг
Упаковка 20 шт.; 11 кг; 1,49 куб. фута

Примечания

1. Все параметры, специально не оговоренные, измеряются при нормальном входном напряжении, номинальной нагрузке и температуре окружающей среды 25 °C.

2. При повышенной температуре окружающей среды может потребоваться понижение нагрузки. Следует использовать кривую понижения параметров для уточнения условий работы.

3. Для моделей без вентилятора допускается понижение температуры окружающей среды на 3,5 °C на 1000 м при высоте эксплуатации выше 2000 м; для моделей с вентилятором — на 5 °C на 1000 м.

4. Источник питания рассматривается как независимый узел, однако конечное оборудование должно быть дополнительно проверено на соответствие директивам по ЭМС.

Сведения по подключению

Модуль рассчитан на монтаж на DIN рейку TS35/7.5 или TS35/15. Предусмотрены входные клеммы для двух источников питания, выходные клеммы постоянного тока и контакты аварийной сигнализации DC OK.

Клемма Назначение
1, 2 Аварийный контакт 1 DC OK
3, 4 Аварийный контакт 2 DC OK
5 FG
6 Выход постоянного тока +Vout
7 Выход постоянного тока -Vout
Клемма Назначение
1 Вход постоянного тока +Vin1
2 Вход постоянного тока -Vin1
3 Вход постоянного тока +Vin2
4 Вход постоянного тока -Vin2
