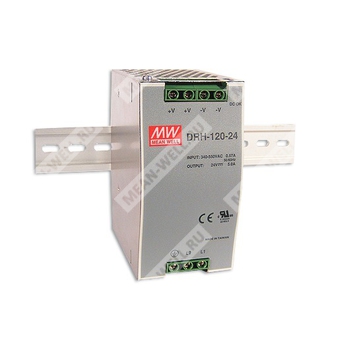

DRH-120-24 — промышленный источник питания 24 В мощностью 120 Вт для установки на DIN рейку.
Назначение и особенности
DRH-120-24 представляет собой одновыходовой промышленный источник питания серии DRH-120 для установки на DIN рейку TS35/7.5 или TS35/15. Модель предназначена для питания аппаратуры постоянным напряжением 24 В с номинальной мощностью 120 Вт, расширенным входным диапазоном переменного и постоянного тока, а также встроенными защитами от перегрузки, перенапряжения и перегрева.
Охлаждение осуществляется за счет свободной конвекции воздуха. Источник питания имеет встроенное ограничение тока в режиме постоянного тока, фиксированную рабочую частоту преобразования 70 кГц и допускает эксплуатацию в промышленной среде с повышенными требованиями к помехоустойчивости.
Расшифровка партномера
| Обозначение | Расшифровка |
|---|
| DRH | Серия промышленного источника питания на DIN рейку |
| 120 | Номинальная мощность 120 Вт |
| 24 | Выходное напряжение 24 В |
Ключевые особенности
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Охлаждение свободной конвекцией воздуха.
- Встроенная схема ограничения тока в режиме постоянного тока.
- Установка на DIN рейку TS35/7.5 или TS35/15.
- Промышленный уровень помехоустойчивости по EN61000-6-2.
- Испытание на 100% полной нагрузке приработкой.
- Фиксированная частота преобразования 70 кГц.
Выход
| Параметр | Значение |
|---|
| Номинальное выходное напряжение | 24 В |
| Номинальный выходной ток | 5 А |
| Диапазон выходного тока | 0…5 А |
| Номинальная мощность | 120 Вт |
| Пульсации и шум | 80 мВп-п |
| Диапазон подстройки выходного напряжения | 24…28 В |
| Нестабильность по линии | ±1,0% |
| Нестабильность по нагрузке | ±0,5% |
| Время установки, нарастания и удержания при 400 В переменного тока | 1700 мс, 120 мс, 16 мс при полной нагрузке |
| Время установки, нарастания и удержания при 500 В переменного тока | 1000 мс, 120 мс, 30 мс при полной нагрузке |
Вход
| Параметр | Значение |
|---|
| Диапазон входного напряжения переменного тока | 340…550 В переменного тока |
| Диапазон входного напряжения постоянного тока | 480…780 В постоянного тока |
| Диапазон частоты сети | 47…63 Гц |
| Типовой КПД | 85% |
| Ток потребления при 400 В переменного тока | 0,65 А |
| Ток потребления при 500 В переменного тока | 0,6 А |
| Пусковой ток | 50 А, холодный запуск |
| Ток утечки | <3,5 мА при 530 В переменного тока |
Защиты
| Параметр | Значение |
|---|
| Перегрузка | 105…160% от номинальной выходной мощности |
| Действие защиты от перегрузки | Ограничение тока постоянным уровнем, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 30…36 В |
| Действие защиты от перенапряжения | Отключение выходного напряжения, повторное включение для восстановления |
| Перегрев | 105…160% от номинальной выходной мощности |
| Действие защиты от перегрева | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Эксплуатация и окружающая среда
| Параметр | Значение |
|---|
| Рабочая температура | −20…+60 °C |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура и влажность хранения | −40…+85 °C, 10…95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…50 °C |
| Вибрация | Компонент: 10…500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z; монтажная клипса: соответствие IEC60068-2-6 |
Электрическая прочность и изоляция
| Параметр | Значение |
|---|
| Испытательное напряжение изоляции вход-выход | 3 кВ переменного тока |
| Испытательное напряжение изоляции вход-земля | 2,0 кВ переменного тока |
| Испытательное напряжение изоляции выход-земля | 0,5 кВ переменного тока |
| Сопротивление изоляции | 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
Соответствие стандартам
| Параметр | Значение |
|---|
| Стандарты безопасности | UL60950-1, EAC TP TC 004 |
| Эмиссия ЭМС | Соответствие EN55032 (CISPR32), EN61204-3 Class B, EAC TP TC 020 |
| Помехоустойчивость ЭМС | Соответствие EN61000-4-2,3,4,5,6,8,11, EN61204-3, EN61000-6-2 (EN50082-2), уровень тяжелой промышленности, критерий A, EAC TP TC 020 |
Прочие параметры
| Параметр | Значение |
|---|
| Средняя наработка на отказ | 178,7 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Габаритные размеры | 65,5 × 125,2 × 100 мм (Ш × В × Г) |
| Масса | 0,75 кг |
| Упаковка | 20 шт. / 16 кг / 1,49 куб. фута |
Назначение выводов
| Клеммная колодка | Номер контакта | Назначение |
|---|
| TB1 | 1 | PE, защитное заземление |
| TB1 | 2 | AC/L2 |
| TB1 | 3 | AC/L1 |
| TB2 | 1, 2 | DC выход +V |
| TB2 | 3, 4 | DC выход −V |
Примечания
- Все параметры, специально не оговоренные отдельно, измерены при входном напряжении 400 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает допуск на установку, нестабильность по линии и нестабильность по нагрузке.
- Источник питания рассматривается как компонент, который будет установлен в конечное изделие. Конечное изделие должно быть повторно подтверждено на соответствие требованиям ЭМС.
- Дерейтинг по температуре окружающей среды составляет 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором при высоте эксплуатации выше 2000 м.
