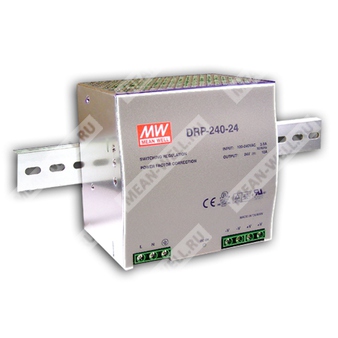

DRP-240-24 - источник питания промышленного назначения на DIN рейку с одним выходом 24 В постоянного тока.
Расшифровка партномера
| Обозначение |
Расшифровка |
| DRP |
Серия импульсных источников питания Mean Well для монтажа на DIN рейку |
| 240 |
Номинальная мощность 240 Вт |
| 24 |
Номинальное выходное напряжение 24 В постоянного тока |
Назначение и особенности
DRP-240-24 представляет собой однофазный промышленный источник питания для установки на DIN рейку, предназначенный для питания нагрузок постоянного тока 24 В в системах промышленной автоматики, управления и энергоснабжения оборудования.
Модель относится к серии DRP-240, имеет универсальный вход переменного тока, активный корректор коэффициента мощности, встроенные виды защиты и естественное охлаждение за счёт свободной конвекции воздуха.
Особенности
- Универсальный вход переменного тока полного диапазона.
- Встроенная активная коррекция коэффициента мощности.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Охлаждение свободной конвекцией воздуха.
- Возможность установки на DIN рейку TS-35/7.5 или TS-35/15.
- Одобрение UL 508 для промышленного управляющего оборудования.
- Светодиодная индикация включения.
- Испытание на 100% полной нагрузки в режиме прогрева.
- Фиксированная частота преобразования 100 кГц.
Области применения
- Промышленные системы управления и автоматики.
- Источники питания для шкафного оборудования.
- Контрольно-измерительные и вспомогательные цепи 24 В.
- Оборудование, устанавливаемое на DIN рейку.
Параметры выхода
| Параметр | Значение для DRP-240-24 |
|---|
| Номинальное выходное напряжение | 24 В |
| Номинальный выходной ток | 10 А |
| Диапазон выходного тока | 0…10 А |
| Номинальная мощность | 240 Вт |
| Пульсации и шум | 80 мВ пик-пик |
| Диапазон подстройки выходного напряжения | 24…28 В |
| Допуск выходного напряжения | ±1,0% |
| Стабилизация по входному напряжению | ±0,5% |
| Стабилизация по нагрузке | ±1,0% |
| Время установки и нарастания | 800 мс, 40 мс при 230 В переменного тока; 800 мс, 40 мс при 115 В переменного тока, при полной нагрузке |
| Время удержания | 24 мс при 230 В переменного тока; 24 мс при 115 В переменного тока, при полной нагрузке |
Параметры входа
| Параметр | Значение для DRP-240-24 |
|---|
| Диапазон входного напряжения | 85…264 В переменного тока; 120…370 В постоянного тока |
| Диапазон входной частоты | 47…63 Гц |
| Коэффициент мощности, тип. | 0,96 при 230 В переменного тока; 0,99 при 115 В переменного тока, при полной нагрузке |
| КПД, тип. | 84% |
| Входной ток, тип. | 2,8 А при 115 В переменного тока; 1,4 А при 230 В переменного тока |
| Пусковой ток, тип. | 27 А при 115 В переменного тока; 45 А при 230 В переменного тока, холодный старт |
| Ток утечки | <3,5 мА при 240 В переменного тока |
Защиты
| Вид защиты | Параметры для DRP-240-24 |
|---|
| Перегрузка | 105…150% от номинальной выходной мощности; ограничение постоянным током, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 30…36 В; отключение выходного напряжения, восстановление после повторного включения |
| Перегрев | Отключение выходного напряжения с автоматическим восстановлением после снижения температуры |
Эксплуатационные условия
| Параметр | Значение |
|---|
| Рабочая температура | -10…+70 °C |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура и влажность хранения | -20…+85 °C, 10…95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…50 °C |
| Вибрация | 10…500 Гц, 2G, по 10 мин/цикл, 60 мин по осям X, Y, Z; монтаж соответствует IEC60068-2-6 |
Надёжность и масса-габаритные данные
| Параметр | Значение |
|---|
| MTBF | 289,9 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габаритные размеры | 125,5 × 125,2 × 100 мм (Ш × В × Г) |
| Масса и упаковка | 1,2 кг; 12 шт.; 15,5 кг; 1,49 CUFT |
Электрическая прочность и изоляция
| Параметр | Значение |
|---|
| Испытательное напряжение | Вход–выход: 3 кВ переменного тока; вход–корпус: 2 кВ переменного тока; выход–корпус: 0,5 кВ переменного тока |
| Сопротивление изоляции | Вход–выход, вход–корпус, выход–корпус: 100 МОм / 500 В постоянного тока |
Соответствие стандартам
| Параметр | Значение |
|---|
| Стандарты безопасности | UL508, UL60950-1, EAC TP TC 004 |
| Эмиссия ЭМС | Соответствие EN55032 (CISPR32) Класс B, EN61000-3-2, EN61000-3-3, EAC TP TC 020 |
| Помехоустойчивость ЭМС | Соответствие EN61000-4-2, EN61000-4-3, EN61000-4-4, EN61000-4-5, EN61000-4-6, EN61000-4-8, EN61000-4-11, EN55024, EN61000-6-2 (EN50082-2), уровень тяжёлой промышленности, критерий A, EAC TP TC 020 |
Механические данные
| Параметр | Значение |
|---|
| Допустимая DIN рейка | TS35/7.5 или TS35/15 |
| Присоединительные клеммы | TB1: вход и защитное заземление; TB2: выход постоянного тока |
| Назначение выводов TB1 | 1 — FG; 2 — AC/N; 3 — AC/L |
| Назначение выводов TB2 | 1,2 — выход +V; 3,4 — выход -V |
Примечания
1. Все параметры, не отмеченные особо, измерены при входе 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измеряются на частоте полосы 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельным конденсатором 0,1 мкФ и 47 мкФ.
3. Допуск включает установочный допуск, стабилизацию по входному напряжению и стабилизацию по нагрузке.
4. Источник питания рассматривается как компонент, предназначенный для установки в конечное изделие. Конечное изделие должно быть повторно проверено на соответствие требованиям ЭМС.
5. При низком входном напряжении может потребоваться снижение нагрузки. Необходимо проверить кривую снижения нагрузки для получения подробных данных.
6. При температуре окружающей среды выше 40 °C, на высоте более 1000 м и при использовании вентиляторных моделей с высотой более 2000 м может потребоваться дополнительное снижение нагрузки.
