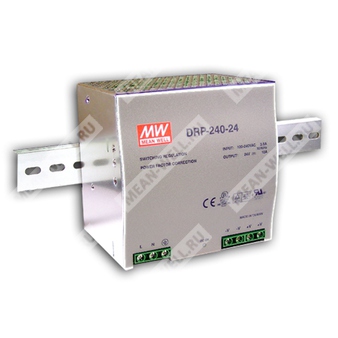

DRP-240-48 - источник питания для промышленной автоматики и оборудования на DIN рейку с выходным напряжением 48 В.
DRP-240-48 — это промышленный одно-выходной источник питания переменного/постоянного тока мощностью 240 Вт, предназначенный для монтажа на DIN рейку TS35/7.5 или TS35/15. Устройство обеспечивает стабилизированное выходное напряжение 48 В постоянного тока при номинальном токе 5 А и рассчитано на питание промышленной автоматики, шкафного оборудования, телекоммуникационных и электронных систем, где требуется высокая надежность и работа от широкого диапазона входного напряжения.
Расшифровка партномера
| Обозначение | Расшифровка |
|---|
| DRP | Серия промышленных источников питания Mean Well для установки на DIN рейку |
| 240 | Номинальная мощность 240 Вт |
| 48 | Выходное напряжение 48 В постоянного тока |
Особенности
- Универсальный вход переменного тока в полном диапазоне.
- Встроенная активная коррекция коэффициента мощности.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Охлаждение за счет свободной конвекции воздуха.
- Установка на DIN рейку TS35/7.5 или TS35/15.
- Одобрение UL 508 для промышленного управляющего оборудования.
- Светодиодный индикатор наличия выходного напряжения.
- Испытание на 100% полной нагрузке.
- Фиксированная частота коммутации 100 кГц.
Области применения
- Промышленные шкафы автоматики.
- Системы управления и распределения питания.
- Контрольно-измерительное оборудование.
- Промышленная электроника и оборудование на DIN рейку.
- Системы, требующие источника 48 В постоянного тока.
Выход
| Параметр | Значение |
|---|
| Выходное напряжение | 48 В |
| Номинальный ток | 5 А |
| Диапазон тока | 0 ~ 5 А |
| Номинальная мощность | 240 Вт |
| Пульсации и шум | 150 мВ пик-пик |
| Диапазон регулировки выходного напряжения | 48 ~ 53 В |
| Допуск по напряжению | ±1,0% |
| Линейная стабилизация | ±0,5% |
| Стабилизация по нагрузке | ±1,0% |
| Время установки, время нарастания | 800 мс, 40 мс при 230 В AC; 800 мс, 40 мс при 115 В AC при полной нагрузке |
| Время удержания | 24 мс при 230 В AC; 24 мс при 115 В AC при полной нагрузке |
Вход
| Параметр | Значение |
|---|
| Диапазон входного напряжения | 85 ~ 264 В AC; 120 ~ 370 В DC |
| Диапазон частоты | 47 ~ 63 Гц |
| Коэффициент полезного действия | 85% |
| Потребляемый ток | 1,4 А при 230 В AC |
| Пусковой ток | Холодный старт 45 А при 230 В AC |
| Ток утечки | <3,5 мА при 240 В AC |
| Коэффициент мощности | 0,96 при 230 В AC; 0,99 при 115 В AC при полной нагрузке |
Защита
| Параметр | Значение |
|---|
| Перегрузка | 105 ~ 150% от номинальной выходной мощности |
| Режим защиты от перегрузки | Ограничение постоянным током, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 54 ~ 60 В |
| Режим защиты от перенапряжения | Отключение выходного напряжения, восстановление после повторного включения питания |
| Перегрев | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Эксплуатационные и климатические условия
| Параметр | Значение |
|---|
| Рабочая температура | -10 ~ +70 °C |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -20 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z; монтаж: соответствие IEC60068-2-6 |
Безопасность и ЭМС
| Параметр | Значение |
|---|
| Стандарты безопасности | UL508, UL60950-1, EAC TP TC 004 |
| Испытательное напряжение | I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC |
| ЭМС-излучение | Соответствие EN55032 (CISPR32) Class B, EN61000-3-2, EN61000-3-3, EAC TP TC 020 |
| ЭМС-устойчивость | Соответствие EN61000-4-2,3,4,5,6,8,11, EN55024, EN61000-6-2 (EN50082-2), уровень тяжелой промышленности, критерий A, EAC TP TC 020 |
Прочее
| Параметр | Значение |
|---|
| MTBF | 289,9 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Габариты | 125,5 × 125,2 × 100 мм (Ш × В × Г) |
| Упаковка | 1,2 кг; 12 шт. / 15,5 кг / 1,49 куб. фут. |
Примечания
| № | Примечание |
|---|
| 1 | Все параметры, если не указано иное, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C. |
| 2 | Пульсации и шум измеряются на частоте 20 МГц с использованием экранированной витой пары длиной 12 дюймов, завершенной параллельными конденсаторами 0,1 мкФ и 47 мкФ. |
| 3 | Допуск включает допуск установки, регулирование по линии и по нагрузке. |
| 4 | Источник питания рассматривается как компонент, который будет установлен в конечное оборудование. Конечное оборудование должно быть подтверждено на соответствие директивам ЭМС. |
| 5 | При низком входном напряжении может потребоваться дерейтинг. Следует проверить кривую дерейтинга для получения подробностей. |
| 6 | Дерейтинг температуры окружающей среды 3,5 °C/1000 м для моделей с вентилятором и 5 °C/1000 м для моделей без вентилятора при высоте эксплуатации выше 2000 м (6500 ft). |
Механические данные
Допустимая DIN рейка: TS35/7.5 или TS35/15.
Схема клеммного присоединения TB1: 1 — FG, 2 — AC/N, 3 — AC/L.
Схема клеммного присоединения TB2: 1, 2 — DC OUTPUT +V; 3, 4 — DC OUTPUT -V.
Регулировка выходного напряжения: +V ADJ.
