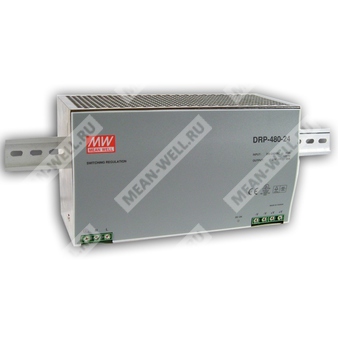

DRP-480-24 - промышленный источник питания на DIN рейку с одним выходом 24 В постоянного тока.
Назначение: импульсный AC/DC источник питания для промышленного оборудования с функцией коррекции коэффициента мощности, предназначенный для монтажа на DIN рейку.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| DRP | Серия промышленных источников питания Mean Well DRP |
| 480 | Номинальная мощность 480 Вт |
| 24 | Выходное напряжение 24 В |
Краткое описание
DRP-480-24 — это одно выходной промышленный источник питания для установки на DIN рейку, рассчитанный на питание от сети переменного или постоянного тока, с активной коррекцией коэффициента мощности, высоким КПД и встроенными защитами от перегрузки, перенапряжения и перегрева.
Особенности
- Встроенная пассивная функция коррекции коэффициента мощности, соответствие EN61000-3-2.
- Высокий КПД: 89%.
- Охлаждение за счет свободной конвекции воздуха.
- Встроенный режим ограничения тока.
- Возможность установки на DIN рейку TS-35/7.5 или TS-35/15.
- Одобрение UL 508 и UL 60950-1.
- Уровень промышленной помехоустойчивости по EN61000-6-2.
- Испытание при 100% полной нагрузке.
- Предназначен для промышленного применения.
Применение
- Промышленная автоматика.
- Шкафы управления и распределения.
- Системы питания оборудования на 24 В постоянного тока.
- Устройства, требующие монтажа на DIN рейку.
- Оборудование с повышенными требованиями к электромагнитной совместимости.
Выход
| Параметр | Значение |
| Выходное напряжение | 24 В |
| Номинальный ток | 20 А |
| Диапазон тока | 0 ~ 20 А |
| Номинальная мощность | 480 Вт |
| Пульсации и шум | 120 мВ пик-пик |
| Диапазон регулировки выходного напряжения | 24 ~ 28 В |
| Допуск выходного напряжения | ±1,0% |
| Линейная стабилизация | ±0,5% |
| Стабилизация по нагрузке | ±1,0% |
| Время запуска, время нарастания | 1200 мс, 40 мс/230 В AC при полной нагрузке |
| Время удержания | 16 мс/230 В AC при полной нагрузке |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 180 ~ 264 В AC, 250 ~ 370 В DC |
| Диапазон частоты | 47 ~ 63 Гц |
| Коэффициент мощности | ≥0,7 |
| КПД | 89% |
| Входной ток | 4 А/230 В AC |
| Пусковой ток | Холодный пуск 40 А/230 В AC |
| Ток утечки | <3,5 мА / 240 В AC |
Защиты
| Параметр | Значение |
| Перегрузка | 105 ~ 150% от номинальной выходной мощности |
| Тип защиты от перегрузки | Ограничение постоянного тока, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 30 ~ 36 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения, восстановление после повторного включения питания |
| Перегрев | 100 ±5 °C (контроль по радиатору силового ключа) |
| Тип защиты от перегрева | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -20 ~ +70 °C |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -20 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50 °C) |
| Вибрация | Компонент: 10 ~ 500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z; монтаж: соответствие IEC60068-2-6 |
Электробезопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL508, UL60950-1, EAC TP TC 004 |
| Испытательное напряжение | I/P-O/P: 3 кВ AC; I/P-FG: 2,0 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия ЭМС | Соответствие EN55032 (CISPR32) Class B, EN61000-3-2, -3, EAC TP TC 020 |
| Помехоустойчивость ЭМС | Соответствие EN61000-4-2,3,4,5,6,8,11, EN61000-6-2 (EN50082-2), уровень heavy industry, критерий A, EAC TP TC 020 |
Прочее
| Параметр | Значение |
| MTBF | 180,9 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Габаритные размеры | 227 × 125,2 × 100 мм (Ш × В × Г) |
| Упаковка | 2,4 кг; 6 шт./15 кг/1,46 куб. фута |
| Допустимая DIN рейка | TS35/7.5 или TS35/15 |
Примечания
| № | Текст примечания |
| 1 | Все параметры, если не указано иное, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C. |
| 2 | Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельными конденсаторами 0,1 мкФ и 47 мкФ. |
| 3 | Допуск включает установочный допуск, регулировку линии и регулировку по нагрузке. |
| 4 | Источник питания рассматривается как компонент, который будет установлен в конечное оборудование. Конечное оборудование должно быть повторно подтверждено на соответствие директивам ЭМС. |
| 5 | Снижение допустимой температуры окружающей среды составляет 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором при высоте эксплуатации выше 2000 м (6500 футов). |
