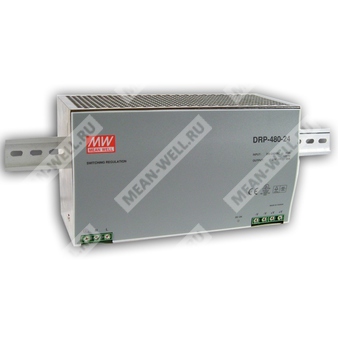

DRP-480-48 - промышленный источник питания 48 В для DIN рейки с функцией PFC, защитами и выходной мощностью 480 Вт.
Расшифровка партномера
| Позиция | Значение |
| DRP | Серия источников питания для монтажа на DIN рейку с функцией активной коррекции коэффициента мощности |
| 480 | Номинальная мощность 480 Вт |
| 48 | Выходное напряжение 48 В |
Назначение и особенности
DRP-480-48 представляет собой одно-выходной промышленный импульсный источник питания для установки на DIN рейку, предназначенный для питания оборудования промышленной автоматики, систем управления и другой аппаратуры постоянным напряжением 48 В.
Модель выполнена с встроенной пассивной схемой коррекции коэффициента мощности, обеспечивает высокий КПД, свободную конвекционную систему охлаждения и содержит полный набор защит: от короткого замыкания, перегрузки, перенапряжения и перегрева.
Особенности
- Встроенная пассивная коррекция коэффициента мощности, соответствие EN61000-3-2.
- Высокий КПД 89%.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Охлаждение за счёт свободной циркуляции воздуха.
- Встроенный узел ограничения тока в режиме постоянного тока.
- Возможность установки на DIN рейку TS-35/7.5 или TS-35/15.
- Испытание при 100% полной нагрузке.
- Применение в промышленной аппаратуре, одобренной по UL 508.
- Уровень помехоустойчивости: EN61000-6-2, тяжёлая промышленная среда, критерий A.
Выход
| Параметр | Значение |
| Номинальное выходное напряжение | 48 В |
| Номинальный выходной ток | 10 А |
| Диапазон выходного тока | 0–10 А |
| Номинальная мощность | 480 Вт |
| Пульсации и шум | 120 мВ пик-пик |
| Диапазон подстройки выходного напряжения | 48–53 В |
| Допуск выходного напряжения | ±1,0% |
| Стабилизация по сети | ±0,5% |
| Стабилизация по нагрузке | ±1,0% |
| Время установки, время нарастания | 1200 мс, 40 мс при 230 В AC и полной нагрузке |
| Время удержания | 16 мс при 230 В AC и полной нагрузке |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 180–264 В AC, 250–370 В DC |
| Диапазон входной частоты | 47–63 Гц |
| Коэффициент мощности, тип. | ≥0,7 |
| КПД, тип. | 89% |
| Входной ток, тип. | 4 А при 230 В AC |
| Пусковой ток, тип. | 40 А при 230 В AC, холодный старт |
| Ток утечки | <3,5 мА при 240 В AC |
Защита
| Параметр | Значение |
| Перегрузка | 105–150% от номинальной выходной мощности; тип защиты: ограничение постоянным током, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 30–36 В; тип защиты: отключение выходного напряжения, восстановление после повторного включения |
| Перегрев | 100 ± 5 °C, контроль по радиатору силового ключа (TSW); тип защиты: отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -20…+70 °C, с учётом кривой дерейтингa |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура и влажность хранения | -20…+85 °C, 10–95% RH |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) |
| Вибрация | Компонент: 10–500 Гц, 2G, 10 мин/цикл, по 60 мин вдоль осей X, Y, Z; монтаж: соответствие IEC60068-2-6 |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение изоляции | I/P-O/P: 3 кВ AC; I/P-FG: 2,0 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
Соответствие стандартам
| Параметр | Значение |
| Стандарты безопасности | UL508, UL60950-1, EAC TP TC 004 |
| Эмиссия ЭМС | EN55032 (CISPR32) Class B, EN61000-3-2, EN61000-3-3, EAC TP TC 020 |
| Помехоустойчивость ЭМС | EN61000-4-2, 3, 4, 5, 6, 8, 11; EN61000-6-2 (EN50082-2), уровень тяжёлой промышленности, критерий A; EAC TP TC 020 |
Прочее
| Параметр | Значение |
| MTBF | 180,9 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Габариты | 227 × 125,2 × 100 мм (Ш × В × Г) |
| Масса и упаковка | 2,4 кг; 6 шт. / 15 кг / 1,46 куб. фута |
Примечания
| 1 | Все параметры, не отмеченные особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C. |
| 2 | Пульсации и шум измеряются на частоте полосы пропускания 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ. |
| 3 | Допуск включает допуск настройки, стабилизацию по сети и стабилизацию по нагрузке. |
| 4 | Источник питания рассматривается как компонент, предназначенный для установки в конечное изделие. Конечное изделие должно быть повторно подтверждено на соответствие директивам ЭМС. |
| 5 | Снижение допустимой температуры окружающей среды составляет 3,5 °C на 1000 м для безвентиляторных моделей и 5 °C на 1000 м для моделей с вентилятором при высоте эксплуатации выше 2000 м. |
Подключение
| Клеммник | Назначение |
| TB1, вывод 1 | AC/L (DC+) |
| TB1, вывод 2 | AC/N (DC-) |
| TB1, вывод 3 | FG |
| TB2, выводы 1, 2 | DC выход +V |
| TB2, выводы 3, 4 | DC выход -V |
