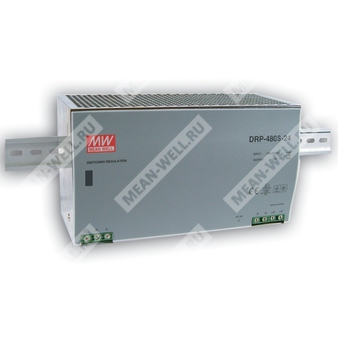

DRP-480S-24 — источник питания на DIN рейку 24 В 20 А, 480 Вт, с активным PFC и защитами для промышленной автоматики.
DRP-480S-24 — импульсный источник питания постоянного тока для монтажа на DIN рейку, предназначенный для питания промышленного оборудования, систем автоматики и устройств управления, требующих стабилизированного выхода 24 В.
Расшифровка партномера
| Позиция в партномере | Значение |
| DRP | Серия источников питания Mean Well с активной коррекцией коэффициента мощности |
| 480 | Номинальная выходная мощность 480 Вт |
| S | Серия для монтажа на DIN рейку, одноканальный выход |
| 24 | Номинальное выходное напряжение 24 В |
Краткое назначение и особенности
- Одно выходное напряжение 24 В постоянного тока.
- Номинальный выходной ток 20 А.
- Номинальная выходная мощность 480 Вт.
- Установка на DIN рейку TS35/7.5 или TS35/15.
- Входное напряжение переменного или постоянного тока с переключаемым диапазоном.
- Встроенная пассивная коррекция коэффициента мощности.
- Высокий КПД и низкое тепловыделение.
- Защиты: от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Принудительное охлаждение не требуется, охлаждение — за счёт свободной конвекции воздуха.
- Предусмотрен встроенный ограничитель постоянного тока.
Описание
DRP-480S-24 представляет собой промышленный AC/DC источник питания серии DRP-480S для монтажа на DIN рейку. Устройство преобразует сетевое питание в стабилизированное напряжение 24 В постоянного тока и рассчитано на питание нагрузок с потреблением до 20 А при суммарной мощности до 480 Вт.
Источник поддерживает работу в широком диапазоне входного напряжения, имеет защиту от перегрузки с режимом ограничения тока, защиту от перенапряжения с отключением выхода, а также защиту от перегрева с автоматическим восстановлением после снижения температуры. Конструктивно ориентирован на промышленное применение в шкафах управления и распределительных системах.
Характеристики
| Параметр | Значение |
| Номинальное выходное напряжение | 24 В |
| Номинальный выходной ток | 20 А |
| Диапазон выходного тока | 0 ~ 20 А |
| Номинальная выходная мощность | 480 Вт |
| Пульсации и шум | 120 мВ п-п |
| Диапазон регулировки выходного напряжения | 24 ~ 28 В |
| Допуск выходного напряжения | ±1,0% |
| Линиeйная стабилизация | ±0,5% |
| Стабилизация по нагрузке | ±1,0% |
| Время включения, время нарастания | 1200 мс, 40 мс при 230 В AC / 115 В AC при полной нагрузке |
| Время удержания | 23 мс при 230 В AC / 115 В AC при полной нагрузке |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90 ~ 132 В AC / 180 ~ 264 В AC переключением; 254 ~ 370 В DC |
| Диапазон входной частоты | 47 ~ 63 Гц |
| Коэффициент мощности | ≥ 0,7 при 230 В AC, только для 230 В AC |
| КПД | 89% |
| Входной ток | 8 А при 115 В AC; 3,2 А при 230 В AC |
| Пусковой ток | Холодный старт: 27 А при 115 В AC; 45 А при 230 В AC |
| Ток утечки | < 3,5 мА при 240 В AC |
Защита
| Параметр | Значение |
| Перегрузка | 105 ~ 150% от номинальной выходной мощности; тип защиты: ограничение постоянным током, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 30 ~ 36 В; тип защиты: отключение выходного напряжения, восстановление после повторного включения |
| Перегрев | 100 ± 5 °C, TSW: датчик на радиаторе силового ключа; тип защиты: отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -20 ~ +70 °C |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50 °C) |
| Вибрация | Компонент: 10 ~ 500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z; монтаж: соответствие IEC60068-2-6 |
Электрическая безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL508, UL60950-1, EAC TP TC 004 |
| Испытательное напряжение | Вход-выход: 3 кВ AC; вход-земля: 2,0 кВ AC; выход-земля: 0,5 кВ AC |
| Сопротивление изоляции | Вход-выход, вход-земля, выход-земля: 100 МОм / 500 В DC / 25 °C / 70% RH |
| ЭМС излучение | Соответствие EN55032 (CISPR32), EN61204-3 Class B, EN61000-3-2, EN61000-3-3, EAC TP TC 020 |
| ЭМС помехоустойчивость | Соответствие EN61000-4-2,3,4,5,6,8,11, EN61204-3, EN61000-6-2 (EN50082-2), уровень heavy industry, критерий A, EAC TP TC 020 |
Прочие параметры
| Параметр | Значение |
| MTBF | 187,9 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габаритные размеры | 227 × 125,2 × 100 мм (Ш × В × Г) |
| Масса | 2,6 кг |
| Упаковка | 6 шт. / 16,6 кг / 1,46 CUFT |
Механические данные
Исполнение корпуса: Case No. 930. Допустимый монтаж на DIN рейку TS35/7.5 или TS35/15. Органы подключения и назначение клемм приведены в таблице ниже.
| Клеммник TB1 | Назначение |
| 1 | AC/L (DC+) |
| 2 | AC/N (DC-) |
| 3 | FG |
| Клеммник TB2 | Назначение |
| 1, 2 | Выход постоянного тока +V |
| 3, 4 | Выход постоянного тока -V |
Примечания
- Все параметры, не оговоренные отдельно, измеряются при 230 В AC на входе, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются при полосе пропускания 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельным конденсатором 0,1 мкФ и 47 мкФ.
- Допуск включает в себя допуск установки, регулирование по линии и регулирование по нагрузке.
- Источник питания рассматривается как компонент, который будет установлен в конечном изделии. Конечное изделие должно быть повторно подтверждено на соответствие директивам ЭМС.
- Температурное снижение нагрузки составляет 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором при высоте эксплуатации выше 2000 м.
