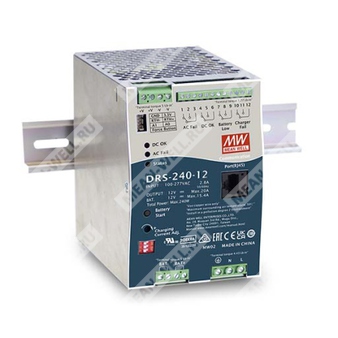

DRS-240-24 - интеллектуальный источник питания 24 В постоянного тока на DIN рейку с функцией резервирования от аккумулятора, зарядным устройством и системой сигнализации состояний.
Назначение
DRS-240-24 представляет собой AC/DC источник питания серии DRS-240 для установки на DIN рейку, совмещающий в одном корпусе основной источник питания 24 В, DC-UPS, зарядное устройство аккумуляторной батареи и интерфейс мониторинга аварийных и рабочих состояний. Устройство ориентировано на системы безопасности, аварийного освещения, сигнализации, централизованного мониторинга и промышленной автоматизации.
Расшифровка партномера
| Элемент партномера | Значение |
| DRS | Серия интеллектуальных источников питания безопасности с функцией DC-UPS и зарядом аккумулятора |
| 240 | Номинальная выходная мощность 240 Вт |
| 24 | Номинальное выходное напряжение 24 В постоянного тока |
| Суффикс отсутствует | Исполнение со встроенным интерфейсом MODBus |
Области применения
- резервное питание систем общественной безопасности
- системы безопасности
- системы аварийного освещения
- системы сигнализации
- системы бесперебойного питания постоянного тока
- системы контроля состояния аккумуляторных батарей
- централизованные системы мониторинга
- промышленная автоматизация
Описание
DRS-240-24 является источником питания мощностью 240 Вт с универсальным входом переменного тока и исполнением для монтажа на DIN рейку. Помимо основного выходного канала устройство содержит дополнительный зарядный контур, автоматически регулирующий ток заряда в зависимости от тока, потребляемого основной нагрузкой. При росте тока нагрузки система приоритизирует питание нагрузки и автоматически снижает ток заряда аккумулятора.
Модель рассчитана на работу в 24-вольтовых системах постоянного тока, поддерживает подключение аккумуляторной батареи, быстрый переход на питание от батареи при пропадании сети и формирование сигналов состояния через релейные контакты и светодиодную индикацию. В устройстве реализованы защиты от короткого замыкания, перегрузки, перенапряжения, перегрева, переполюсовки батареи и отсечки батареи по низкому напряжению.
Источник питания рассчитан на естественное воздушное охлаждение и может эксплуатироваться в широком диапазоне температур окружающей среды. Конструкция и функционал ориентированы на интеграцию в системы, где требуется контролируемое резервирование питания, сигнализация аварийных состояний и соответствие требованиям профильных нормативов.
Особенности
- универсальный вход 90...305 В переменного тока, допускается применение в сетях 277 В переменного тока
- объединение в одном компактном устройстве источника питания, DC-UPS, зарядного устройства батареи и схем мониторинга состояния
- сигналы и аварийные функции соответствуют требованиям UL2524, NFPA 1221, BS EN/EN54-4 и GB17945, параметры могут конфигурироваться через интерфейс связи
- релейные контакты Form C и светодиодные индикаторы для сигналов AC Fail, Battery Low, Charger Fail и DC OK
- высокоскоростная зарядка аккумулятора с зависимостью от нагрузки
- встроенный протокол MODBus
- защиты: короткое замыкание, перегрузка, перенапряжение, перегрев с автоматическим снижением мощности, защита от переполюсовки батареи без повреждения, отсечка батареи
- защита по низкому напряжению батареи
- рабочий диапазон температуры от -30 до +70°C
- охлаждение естественной конвекцией
- монтаж на DIN рейку TS-35/7.5 или TS-35/15
- ток заряда регулируется в пределах 20...100% с помощью внутреннего подстроечного элемента
- выбор двух- или трехступенчатого алгоритма заряда переключателями DIP
- поддержка свинцово-кислотных и литий-ионных аккумуляторов
- температурная компенсация зарядного напряжения батареи
- запуск системы непосредственно от батареи без наличия сетевого питания
- переход на питание от батареи за время менее 10 мс при отказе сети
Основные электрические характеристики
| Параметр | Значение |
| Серия | DRS-240 |
| Модель | DRS-240-24 |
| Тип устройства | Интеллектуальный AC/DC источник питания с DC-UPS и зарядным устройством батареи |
| Номинальная выходная мощность | 240 Вт |
| Номинальное выходное напряжение | 24 В постоянного тока |
| Исполнение интерфейса | MODBus |
| КПД типовой | 92 % |
| Монтаж | На DIN рейку |
Выходные параметры
| Параметр | Значение |
| Номинальное выходное напряжение | 24 В |
| Диапазон выходного тока | 0...10 А |
| Максимальный ток заряда батареи в режиме CC | 7,7 А |
| Суммарная выходная мощность | Суммарная мощность всех каналов не более 240 Вт, нагрузка имеет приоритет |
| Пиковая перегрузочная способность | 275 Вт в течение 5 с |
| Пульсации и шум, максимум | 240 мВ пик-пик |
| Точность установки выходного напряжения | ±1,0 % |
| Нестабильность по сети | ±0,5 % |
| Нестабильность по нагрузке | ±0,5 % |
| Время установления | 2400 мс, 1000 мс при 115 В AC и полной нагрузке |
| Время удержания, типовое | 10 мс при 115 В AC и полной нагрузке |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения переменного тока | 90...305 В AC |
| Диапазон входного напряжения постоянного тока | 127...431 В DC |
| Диапазон частоты сети | 47...63 Гц |
| Коэффициент мощности, типовой | более 0,98 при 115 В AC и полной нагрузке; более 0,95 при 230 В AC и полной нагрузке |
| Потребляемый ток, типовой | 2,8 А при 115 В AC; 1,4 А при 230 В AC |
| Пусковой ток, типовой | 30 А при 115 В AC; 60 А при 230 В AC, холодный старт |
Параметры аккумуляторной батареи и функции DC-UPS
| Параметр | Значение |
| Рекомендуемая емкость батареи | 10...100 А·ч |
| Напряжение отсечки батареи | 20,9 ±0,5 В |
| Порог низкого напряжения батареи | менее 22 ±0,3 В |
| Переход на питание от батареи | менее 10 мс при отказе сети AC |
| Запуск от батареи | Прямой запуск системы от батареи без необходимости наличия AC |
| Регулировка тока заряда | 20...100 % с помощью внутреннего регулировочного элемента |
| Компенсация температуры батареи | Зарядное напряжение изменяется по сигналу температурного датчика |
| Типы поддерживаемых батарей | Свинцово-кислотные, включая flooded, Gel, AGM; литий-ионные, включая lithium iron и lithium manganese |
| Температурная компенсация | Параметры: отключено, -3, -4, -5 мВ/°C/элемент; заводская установка -3 мВ/°C/элемент |
| Диапазон действия температурной компенсации | 0...40°C, центральная точка 25°C |
| Работа без датчика температуры | Допускается, при этом компенсация не выполняется |
| Ограничение температурной компенсации | При температуре ниже 0°C или выше 40°C расчет ограничивается значениями 0°C и 40°C соответственно |
Параметры зарядного устройства для 24-вольтовой модели
| Режим | Параметр | Значение |
| 2-ступенчатый заряд | Ток CC | 7,7 А |
| 2-ступенчатый заряд | Напряжение boost | 28,8 В |
| 3-ступенчатый заряд | Ток CC | 7,7 А |
| 3-ступенчатый заряд | Напряжение boost | 28,8 В |
| 3-ступенчатый заряд | Напряжение float | 27,6 В |
Предустановленные кривые заряда для 24-вольтовой модели
Выбор 2- или 3-ступенчатого режима: DIP-переключатель 1. Положение OFF: 3 ступени по умолчанию. Положение ON: 2 ступени.
| Режим | DIP 2 | DIP 3 | Описание | Ток CC | Напряжение boost | Напряжение float |
| 2 ступени | OFF | OFF | По умолчанию, программируемый | 7,7 А | 28,8 В | - |
| 2 ступени | ON | OFF | Предустановлено для Gel | 7,7 А | 28,0 В | - |
| 2 ступени | OFF | ON | Предустановлено для flooded | 7,7 А | 28,4 В | - |
| 2 ступени | ON | ON | Предустановлено для AGM, LiFeO4 | 7,7 А | 29,2 В | - |
| 3 ступени | OFF | OFF | По умолчанию, программируемый | 7,7 А | 28,8 В | 27,6 В |
| 3 ступени | ON | OFF | Предустановлено для Gel | 7,7 А | 28,0 В | 27,2 В |
| 3 ступени | OFF | ON | Предустановлено для flooded | 7,7 А | 28,4 В | 26,8 В |
| 3 ступени | ON | ON | Предустановлено для AGM, LiFeO4 | 7,7 А | 29,2 В | 28,0 В |
Функции сигнализации и релейные выходы
| Функция | Описание |
| AC Fail | Сигнал отказа сети активируется при снижении входного напряжения ниже 79...89 В AC для сети 120 В AC или 132...187 В AC для сети 220 В AC |
| Релейный контакт AC Fail | ON: сеть AC в норме; OFF: отказ AC; максимальная нагрузка контакта 30 В DC / 1 А |
| DC OK | Сигнал исправного выхода активируется при выходном напряжении более 90 % от номинального |
| Релейный контакт DC OK | ON: DC в норме; OFF: отказ DC; максимальная нагрузка контакта 30 В DC / 1 А |
| Battery Low / Abnormal / Disconnected | Контроль низкого напряжения, аномалии или отключения батареи |
| Релейный контакт Battery Low / Abnormal / Disconnected | ON: батарея в норме; OFF: низкое напряжение батареи; максимальная нагрузка контакта 30 В DC / 1 А |
| Charger Fail | Контроль отказа зарядного устройства |
| Релейный контакт Charger Fail | ON: зарядное устройство исправно; OFF: отказ зарядного устройства; максимальная нагрузка контакта 30 В DC / 1 А |
| Тип контактов | Form C |
Состояния контактов сигнализации
| Состояние | AC Fail 2-3 | AC Fail 1-3 | DC OK 5-6 | DC OK 4-6 | Battery Low 8-9 | Battery Low 7-9 | Charger Fail 11-12 | Charger Fail 10-12 |
| Только AC | замкнуто | разомкнуто | замкнуто | разомкнуто | - | - | - | - |
| AC + батарея | замкнуто | разомкнуто | замкнуто | разомкнуто | замкнуто | разомкнуто | - | - |
| Только батарея | разомкнуто | замкнуто | замкнуто | разомкнуто | замкнуто | разомкнуто | - | - |
| Низкое напряжение батареи, менее 30 % емкости | - | - | - | - | разомкнуто | замкнуто | - | - |
| Отказ зарядного устройства | - | - | - | - | - | - | разомкнуто | замкнуто |
Защиты
| Параметр | Значение |
| Короткое замыкание | Ограничение тока, отключение мощности через 5 с, восстановление после повторной подачи питания |
| Перегрузка | 105...135 % от номинальной выходной мощности |
| Режим защиты от перегрузки | Ограничение тока, отключение выходного напряжения через 5 с |
| Перегрев | Автоматическое снижение нагрузки только для батарейной нагрузки при повышении температуры; отключение выходного напряжения; автоматическое восстановление после снижения температуры |
| Перенапряжение по основному выходу | 32,4...37,3 В |
| Режим защиты от перенапряжения | Отключение выходного напряжения, восстановление после повторной подачи питания |
| Отсечка батареи | 20,9 ±0,5 В |
| Защита от переполюсовки батареи | На внутреннем MOSFET, без повреждения, автоматическое восстановление после устранения ошибки |
Режим повышенной мощности
| Параметр | Значение |
| Максимальный ток на выходе нагрузки | До 2-кратного номинального тока в течение не более 4 мин |
| Кратковременный максимальный ток | До 3-кратного номинального тока в течение не более 4 с |
| Для модели 24 В, номинальный ток | 10 А |
| Для модели 24 В, 2-кратный ток | 20 А до 4 мин |
| Для модели 24 В, 3-кратный ток | 30 А до 4 с |
Условия эксплуатации и окружающая среда
| Параметр | Значение |
| Рабочая температура | -30...+70°C |
| Снижение допустимой нагрузки | Согласно кривой снижения мощности |
| Рабочая влажность | 20...90 % относительной влажности без конденсации |
| Температура хранения | -40...+85°C |
| Влажность хранения | 10...95 % относительной влажности без конденсации |
| Температурный коэффициент | ±0,03 %/°C в диапазоне 0...50°C по выходу нагрузки |
| Вибрация | 10...500 Гц, 5G, 10 мин на цикл, 60 мин по каждой из осей X, Y, Z |
| Рабочая высота | 2000 м |
| Категория перенапряжения | OVC III |
Безопасность и электромагнитная совместимость
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, BS EN/EN62368-1, AS/NZS 62368.1, EAC TP TC 004 |
| Испытательное напряжение изоляции | вход-выход 4 кВ AC; вход-FG 2 кВ AC; выход-FG 1,5 кВ AC |
| Сопротивление изоляции | вход-выход, вход-FG, выход-FG: 100 МОм при 500 В DC, 25°C, 70 % RH |
| Соответствие для систем пожарной сигнализации | Соответствие BS EN54-4 |
Электромагнитная эмиссия
| Испытание | Стандарт | Класс / уровень |
| Кондуктивные помехи | BS EN/EN55032 (CISPR32) | Класс B |
| Излучаемые помехи | BS EN/EN55032 (CISPR32) | Класс B |
| Гармонические составляющие тока | BS EN/EN61000-3-2 | - |
| Колебания напряжения и фликер | BS EN/EN61000-3-2 | - |
Помехоустойчивость
| Испытание | Стандарт | Уровень |
| Электростатический разряд | BS EN/EN61000-4-2 | Уровень 3, 8 кВ по воздуху; уровень 2, 4 кВ контакт; критерий A |
| Радиочастотное излучаемое поле | BS EN/EN61000-4-3 | Уровень 3, 10 В/м; критерий A |
| Импульсные помехи EFT/Burst | BS EN/EN61000-4-4 | Уровень 3, 2 кВ; критерий A |
| Импульсные перенапряжения Surge | BS EN/EN61000-4-5 | Уровень 3, 1 кВ линия-линия; уровень 3, 2 кВ линия-линия-корпус; критерий A |
| Кондуктивные ВЧ-помехи | BS EN/EN61000-4-6 | Уровень 3, 10 В; критерий A |
| Магнитное поле промышленной частоты | BS EN/EN61000-4-8 | Уровень 4, 30 А/м; критерий A |
| Комплексные стандарты | BS EN/EN55035, BS EN/EN61204-3, BS EN/EN61000-6-2, BS EN/EN50082-2 | Соответствует |
Светодиодная индикация
| Индикатор | Состояние | Индикация |
| DC OK | Отказ DC | выключен |
| DC OK | DC в норме | зеленый |
| AC Fail | Отказ AC | красный |
| AC Fail | AC в норме | выключен |
| Status | Режим float | зеленый |
| Status | Заряд CC/CV | оранжевый |
| Status | Разряд | оранжевый, 1 вспышка/пауза |
| Status | Отказ зарядного устройства | красный, 1 вспышка/пауза |
| Status | Перенапряжение батареи / переполюсовка батареи | красный, 2 вспышки/пауза |
| Status | Низкое напряжение батареи / батарея отсутствует | красный, 3 вспышки/пауза |
| Status | Тайм-аут пиковой мощности разряда батареи | красный, 4 вспышки/пауза |
| Status | Перегрузка / короткое замыкание | красный, 5 вспышек/пауза |
| Status | Перегрев | красный, 6 вспышек/пауза |
| Status | Тайм-аут | красный, 7 вспышек/пауза |
Коммуникационный интерфейс и подключения
| Параметр | Значение |
| Коммуникационный порт | RJ45 |
| Исполнение модели | Встроенный MODBus |
| Изменяемые параметры через связь | Параметры зарядной кривой |
| RJ45, контакты 1...5 | Не используются, зарезервированы |
| RJ45, контакт 6 | D-/DB, последовательные данные интерфейса MODBus |
| RJ45, контакт 7 | D+/DA, последовательный тактовый сигнал интерфейса MODBus |
| RJ45, контакт 8 | GND-AUX, вспомогательный общий провод, изолирован от выходных клемм +V и -V |
Клеммы и назначение выводов
| Клеммник | Контакт | Назначение |
| TB1 | 1 | FG |
| TB1 | 2 | AC/N |
| TB1 | 3 | AC/L |
| TB2 | 1,2 | BAT- |
| TB2 | 3,4 | BAT+ |
| TB3 | 1,2 | +V |
| TB3 | 3,4 | -V |
| TB4 | 1,2,3 | AC Fail |
| TB4 | 4,5,6 | DC OK |
| TB4 | 7,8,9 | Battery Low / Abnormal / Disconnected |
| TB4 | 10,11,12 | Charger Fail |
Разъем кнопки принудительного запуска и датчика температуры
| Контакт CN1 | Назначение |
| 1 | 3,3 В |
| 2 | GND |
| 3 | RTH+ |
| 4 | RTH- |
| 5 | A0 |
| 6 | A1 |
| 7,8 | Разомкнуто: нормальный режим; замкнуто: принудительный запуск |
Механические данные
| Параметр | Значение |
| Габаритные размеры | 85,5 × 125,2 × 129,2 мм |
| Масса одного изделия | 1,19 кг |
| Тип монтажа | На DIN рейку TS35/7.5 или TS35/15 |
| Рекомендуемые монтажные зазоры | 40 мм сверху, 20 мм снизу, 5 мм слева и справа при длительной работе на полной мощности |
| Рекомендуемый зазор до соседнего источника тепла | 15 см |
Упаковка
| Параметр | Значение |
| Количество в упаковке | 8 шт. |
| Масса упаковки | 12,5 кг |
| Объем упаковки | 1,08 куб. фута |
Наработка на отказ
| Параметр | Значение |
| MTBF по Telcordia SR-332 | 564,7 тыс. ч, минимум |
| MTBF по MIL-HDBK-217F при 25°C | 73,3 тыс. ч, минимум |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25°C.
- Выходное напряжение изменяется вместе с напряжением зарядного устройства при подключенной батарее.
- Указанный диапазон емкости батареи является рекомендуемым производителем источника питания. Предельный ток заряда следует согласовывать с рекомендациями производителя аккумулятора.
- При увеличении тока нагрузки система отдает приоритет питанию нагрузки и автоматически уменьшает ток заряда батареи.
- Пульсации и шум измеряются в полосе 20 МГц с использованием скрученной пары длиной 12 дюймов, завершенной параллельными конденсаторами 0,1 мкФ и 47 мкФ.
- Допуск включает начальную установку, нестабильность по сети и нестабильность по нагрузке.
- Время установления измеряется при первом холодном запуске. Повторное включение и выключение источника питания может увеличить это время.
- При эксплуатации выше 2000 м снижение допустимой температуры окружающей среды для безвентиляторных моделей составляет 3,5°C на каждые 1000 м, для моделей с вентилятором 5°C на каждые 1000 м.
- Рекомендуемые монтажные зазоры при длительной работе на полной мощности составляют 40 мм сверху, 20 мм снизу и 5 мм слева и справа. При наличии рядом источника тепла рекомендуется зазор 15 см.
- Источник питания рассматривается как компонент, предназначенный для установки в конечное оборудование. Проверка электромагнитной совместимости конечного изделия должна выполняться в составе конечной системы.
