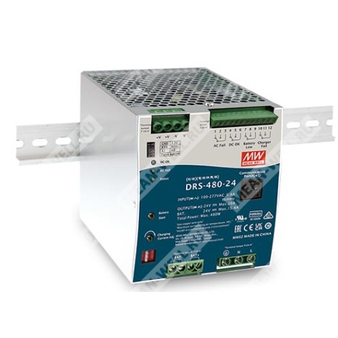

DRS-480-24 - интеллектуальный источник питания на DIN рейку с функциями DC UPS, зарядного устройства аккумулятора и сигнализации состояния.
Описание
DRS-480-24 представляет собой источник питания переменного/постоянного тока мощностью 480 Вт для монтажа на DIN рейку, предназначенный для систем безопасности, аварийного питания и промышленной автоматизации. Устройство совмещает в одном корпусе основной источник питания 24 В, модуль DC UPS, зарядное устройство аккумуляторной батареи и средства мониторинга состояния.
При наличии сети переменного тока устройство одновременно питает нагрузку и заряжает аккумулятор. При пропадании входного питания автоматически осуществляется переключение на аккумуляторное резервирование с временем переключения до 10 мс. Модель рассчитана на универсальный вход 90...305 В AC и поддерживает работу с номинальными системами 24 В DC.
Конструкция обеспечивает высокий КПД, естественное воздушное охлаждение без вентилятора, широкий температурный диапазон эксплуатации и наличие встроенных защит. Дополнительно предусмотрены релейные сигналы состояния и светодиодная индикация для интеграции в системы охранной, пожарной и аварийной автоматики.
Расшифровка партномера
| Фрагмент |
Значение |
| DRS |
Серия интеллектуальных источников питания безопасности с функциями DC UPS и зарядного устройства |
| 480 |
Номинальная выходная мощность 480 Вт |
| 24 |
Номинальное выходное напряжение 24 В DC |
Особенности
- Универсальный вход 90...305 В AC, допускается применение в сетях 277 В AC.
- Функции источника питания, DC UPS, зарядного устройства аккумулятора и мониторинга состояния в одном компактном исполнении.
- Сигналы и аварийная логика соответствуют требованиям UL2524, NFPA 1221, BS EN/EN54-4 и GB17945, параметры могут конфигурироваться через интерфейс связи.
- Релейные контакты Form C и светодиодные индикаторы для сигналов: отказ сети AC, низкий заряд аккумулятора, отказ зарядного устройства, наличие корректного выхода DC.
- Высокоскоростная зарядка аккумулятора с зависимостью от тока нагрузки.
- Встроенный интерфейс MODBus; для исполнения с опцией CAN доступен CANBus.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев с автоматическим снижением мощности, обратная полярность батареи без повреждения, отсечка аккумулятора.
- Защита от низкого напряжения аккумулятора и защита от переполюсовки батареи.
- Рабочий температурный диапазон от -30 до +70 °C.
- Охлаждение свободной конвекцией воздуха.
- Установка на DIN рейку TS-35/7.5 или TS-35/15.
- Ток заряда регулируется в диапазоне 20...100 % с помощью подстроечного регулятора.
- Выбор 2- или 3-ступенчатой характеристики заряда DIP-переключателем.
- Подходит для свинцово-кислотных и литий-ионных аккумуляторов.
Области применения
- Резервное питание систем общественной безопасности.
- Системы безопасности.
- Системы аварийного освещения.
- Системы сигнализации.
- Непрерывные системы DC UPS и системы контроля аккумуляторов.
- Централизованные системы мониторинга.
- Промышленная автоматизация.
Основные электрические параметры
Выход
| Параметр |
Значение |
| Модель |
DRS-480-24 |
| Номинальное выходное напряжение |
24 В DC |
| Диапазон тока нагрузки |
0...20 А |
| Максимальный ток заряда аккумулятора в режиме постоянного тока |
15,4 А |
| Рекомендуемая емкость аккумулятора |
20...200 А·ч |
| Максимальная суммарная выходная мощность |
480 Вт |
| Пиковая мощность |
550 Вт в течение 5 с |
| Пульсации и шум |
240 мВ пик-пик |
| Допуск по выходному напряжению |
±1,0 % |
| Линейная нестабильность |
±0,5 % |
| Нестабильность по нагрузке |
±0,5 % |
| КПД типовой |
92,5 % |
| Напряжение отсечки аккумулятора |
20,9 ± 0,5 В |
Вход
| Параметр |
Значение |
| Диапазон входного напряжения |
90...305 В AC; 127...431 В DC |
| Частотный диапазон |
47...63 Гц |
| Коэффициент мощности, типовой |
более 0,95 при 230 В AC; более 0,98 при 115 В AC при полной нагрузке |
| Потребляемый ток, типовой |
5,4 А при 115 В AC; 2,7 А при 230 В AC |
| Пусковой ток, типовой |
30 А при 115 В AC; 60 А при 230 В AC, холодный старт |
| Время удержания, типовое |
16 мс при 230 В AC; 10 мс при 115 В AC при полной нагрузке |
| Время запуска / время нарастания |
2400 мс, 1000 мс при 230 В AC; 2400 мс, 1000 мс при 115 В AC при полной нагрузке |
Защиты
| Параметр |
Значение |
| Короткое замыкание |
Ограничение тока постоянного типа, отключение мощности через 5 с, восстановление после повторного включения питания |
| Перегрузка |
105...135 % от номинальной выходной мощности |
| Режим защиты при перегрузке |
Ограничение тока постоянного типа, отключение выходного напряжения через 5 с |
| Перегрев |
Автоматическое снижение нагрузки только для питания от батареи; отключение выходного напряжения с автоматическим восстановлением после снижения температуры |
| Перенапряжение по основному выходу |
32,4...37,3 В |
| Режим защиты от перенапряжения |
Отключение выходного напряжения, восстановление после повторного включения питания |
| Отсечка аккумулятора |
20,9 ± 0,5 В |
| Защита от обратной полярности аккумулятора |
На внутреннем MOSFET, без повреждения, автоматическое восстановление после устранения ошибки |
Функции и сигнализация
| Параметр |
Значение |
| Сигнал отказа сети AC |
Срабатывает при снижении входного напряжения ниже 79...89 В AC для сети 120 В AC и 132...187 В AC для сети 220 В AC |
| Релейный выход отказа сети AC |
Контакт включен при норме AC; выключен при отказе AC; максимальный рейтинг 30 В DC / 1 А |
| Сигнал отказа зарядного устройства |
Релейный выход: контакт включен при исправном зарядном устройстве; выключен при отказе; 30 В DC / 1 А |
| Сигнал DC OK |
Активен при выходном напряжении более 90 % от номинального |
| Релейный выход DC OK |
Контакт включен при нормальном DC; выключен при отказе DC; 30 В DC / 1 А |
| Сигнал низкого напряжения / аномалии / отключения батареи |
Релейный выход: контакт включен при исправной батарее; выключен при низком напряжении батареи; 30 В DC / 1 А |
| Порог низкого напряжения батареи |
менее 22 В ± 0,3 В |
| Запуск от батареи |
Прямой запуск системы от батареи без необходимости наличия AC питания |
| Функция DC UPS |
Переключение на батарею при отказе AC за время менее 10 мс |
| Регулировка тока заряда |
20...100 % с помощью встроенного VR |
| Температурная компенсация батареи |
Изменение напряжения заряда по температуре, при подключении датчика NTC |
Окружающая среда
| Параметр |
Значение |
| Рабочая температура |
-30...+70 °C |
| Рабочая влажность |
20...90 % относительной влажности, без конденсации |
| Температура хранения |
-40...+85 °C |
| Влажность хранения |
10...95 % относительной влажности, без конденсации |
| Температурный коэффициент |
±0,03 %/°C в диапазоне 0...50 °C по основному выходу |
| Вибрация |
10...500 Гц, 5G, 10 мин/цикл, по 60 мин по осям X, Y, Z |
| Рабочая высота |
2000 м |
| Категория перенапряжения |
III |
| Охлаждение |
Свободная конвекция воздуха |
Безопасность и ЭМС
| Параметр |
Значение |
| Стандарты безопасности |
UL62368-1, BS EN/EN62368-1, AS/NZS 62368.1, EAC TP TC 004 |
| Испытательное напряжение изоляции |
Вход-выход: 4 кВ AC; вход-FG: 2 кВ AC; выход-FG: 1,5 кВ AC |
| Сопротивление изоляции |
100 МОм, 500 В DC, 25 °C, 70 % RH для цепей вход-выход, вход-FG, выход-FG |
| Соответствие для систем пожарной сигнализации |
Соответствие BS EN/EN54-4 |
Электромагнитная совместимость, эмиссия
| Параметр |
Значение |
| Кондуктивные помехи |
Класс B по BS EN/EN55032 |
| Излучаемые помехи |
Класс B по BS EN/EN55032 |
| Гармонический ток |
BS EN/EN61000-3-2 |
| Колебания напряжения / фликер |
BS EN/EN61000-3-2 |
Электромагнитная совместимость, устойчивость
| Испытание |
Уровень |
| Электростатический разряд |
Уровень 3, 8 кВ по воздуху; уровень 2, 4 кВ при контакте, критерий A |
| Радиочастотное электромагнитное поле |
Уровень 3, 10 В/м, критерий A |
| Быстрые переходные процессы / всплески |
Уровень 3, 2 кВ, критерий A |
| Импульсные перенапряжения |
Уровень 3, 1 кВ линия-линия; уровень 3, 2 кВ линия-линия-корпус, критерий A |
| Кондуктивные радиочастотные помехи |
Уровень 3, 10 В, критерий A |
| Магнитное поле промышленной частоты |
Уровень 4, 30 А/м, критерий A |
Параметры зарядки аккумулятора
Для модели DRS-480-24 предусмотрен выбор 2- или 3-ступенчатой характеристики зарядки через DIP-переключатели.
2-ступенчатый режим зарядки
| Параметр |
Значение для DRS-480-24 |
| Ток заряда в режиме постоянного тока |
15,4 А |
| Напряжение форсированного заряда |
28,8 В |
| Окончание заряда |
При снижении тока до 10 % от тока постоянного тока заряд прекращается |
| Светодиодная индикация |
Оранжевый в процессе заряда, зеленый при полном заряде |
3-ступенчатый режим зарядки по умолчанию
| Параметр |
Значение для DRS-480-24 |
| Ток заряда в режиме постоянного тока |
15,4 А |
| Напряжение форсированного заряда |
28,8 В |
| Напряжение подзаряда |
27,6 В |
| Переход к подзаряду |
При снижении тока до 10 % от тока постоянного тока |
| Светодиодная индикация |
Оранжевый в режимах CC/CV, зеленый в режиме поддерживающего заряда |
Предустановленные кривые зарядки для DRS-480-24
| Режим |
Положение DIP 2 |
Положение DIP 3 |
Описание |
Ток заряда |
Напряжение форсированного заряда |
Напряжение подзаряда |
| 2-ступенчатый |
OFF |
OFF |
По умолчанию, программируемый |
15,4 А |
28,8 В |
— |
| 2-ступенчатый |
ON |
OFF |
Предустановка для гелевого аккумулятора |
15,4 А |
28,0 В |
— |
| 2-ступенчатый |
OFF |
ON |
Предустановка для заливного свинцово-кислотного аккумулятора |
15,4 А |
28,4 В |
— |
| 2-ступенчатый |
ON |
ON |
Предустановка для AGM и LiFePO4 |
15,4 А |
29,2 В |
— |
| 3-ступенчатый |
OFF |
OFF |
По умолчанию, программируемый |
15,4 А |
28,8 В |
27,6 В |
| 3-ступенчатый |
ON |
OFF |
Предустановка для гелевого аккумулятора |
15,4 А |
28,0 В |
27,2 В |
| 3-ступенчатый |
OFF |
ON |
Предустановка для заливного свинцово-кислотного аккумулятора |
15,4 А |
28,4 В |
26,8 В |
| 3-ступенчатый |
ON |
ON |
Предустановка для AGM и LiFePO4 |
15,4 А |
29,2 В |
28,0 В |
Температурная компенсация аккумулятора
| Параметр |
Значение |
| Подключение датчика |
Внешний датчик NTC, входы RTH+ и RTH- |
| Работа без датчика |
Допускается, система работает без температурной компенсации |
| Настраиваемые коэффициенты компенсации |
Отключено, -3, -4, -5 мВ/°C на элемент |
| Заводское значение |
-3 мВ/°C на элемент |
| Тип поддерживаемой компенсации |
Только для свинцово-кислотных аккумуляторов; для литий-железо-фосфатных не применяется |
| Диапазон температур компенсации |
0...40 °C |
| Опорная температура |
25 °C |
| Ограничение при выходе за диапазон |
При температуре ниже 0 °C или выше 40 °C используется значение, ограниченное соответственно 0 °C или 40 °C |
| Пример для режима boost 28,8 В и коэффициента -5 мВ/°C на элемент |
Vcomp = 28,8 В - 5 мВ × (Tbat - 25 °C) × 12 элементов |
| Максимальное компенсированное напряжение |
30,3 В при 0 °C |
| Минимальное компенсированное напряжение |
27,9 В при 40 °C |
Режим Power Boost
| Параметр |
Значение |
| Максимальный ток нагрузки |
До 2-кратного номинального тока в течение не более 4 минут |
| Кратковременный пиковый ток нагрузки |
До 3-кратного номинального тока в течение не более 4 секунд |
Светодиодная индикация
| Индикатор |
Состояние |
Индикация |
| DC OK |
Отказ DC |
Выключен |
| DC OK |
DC OK |
Зеленый |
| AC fail |
Отказ AC |
Красный |
| AC fail |
AC OK |
Выключен |
| Status / Charging |
Поддерживающий заряд |
Зеленый |
| Status / Charging |
Заряд CC/CV |
Оранжевый |
| Status / Diagnosis |
Разряд |
Оранжевый, 1 мигание/пауза |
| Status / Diagnosis |
Отказ зарядного устройства |
Красный, 1 мигание/пауза |
| Status / Diagnosis |
Перенапряжение батареи / обратная полярность батареи |
Красный, 2 мигания/пауза |
| Status / Diagnosis |
Низкий заряд батареи / отсутствует батарея |
Красный, 3 мигания/пауза |
| Status / Diagnosis |
Тайм-аут пикового разряда батареи |
Красный, 4 мигания/пауза |
| Status / Diagnosis |
Перегрузка / короткое замыкание |
Красный, 5 миганий/пауза |
| Status / Diagnosis |
Перегрев |
Красный, 6 миганий/пауза |
| Status / Diagnosis |
Тайм-аут |
Красный, 7 миганий/пауза |
Механические данные и подключения
| Параметр |
Значение |
| Габаритные размеры |
110 x 125,2 x 150,7 мм |
| Масса |
1,65 кг |
| Монтаж |
На DIN рейку TS35/7.5 или TS35/15 |
| Охлаждение |
Естественная конвекция |
Упаковка
| Параметр |
Значение |
| Масса единицы в упаковке |
1,65 кг |
| Количество в коробке |
6 шт. |
| Масса коробки |
11 кг |
| Объем коробки |
1,42 куб. фута |
Надежность
| Параметр |
Значение |
| MTBF по Telcordia SR-332 |
556,6 тыс. ч минимум |
| MTBF по MIL-HDBK-217F при 25 °C |
74,5 тыс. ч минимум |
Назначение выводов
Силовые клеммы
| Клеммник |
Контакт |
Назначение |
| TB1 |
1 |
FG |
| TB1 |
2 |
AC/N |
| TB1 |
3 |
AC/L |
| TB2 |
1, 2 |
BAT- |
| TB2 |
3, 4 |
BAT+ |
| TB3 |
1, 2 |
+V |
| TB3 |
3, 4 |
-V |
Релейные сигналы
| Клеммник |
Контакты |
Назначение |
| TB4 |
1, 2, 3 |
AC fail |
| TB4 |
4, 5, 6 |
DC OK |
| TB4 |
7, 8, 9 |
Battery low / Abnormal / Disconnected |
| TB4 |
10, 11, 12 |
Charger fail |
Коммуникационный разъем RJ45
| Контакт |
Назначение |
| 1, 2, 3, 4, 5 |
Не используется, резерв |
| 6 |
D-/DB для модели MODBus; CANH для модели CANBus |
| 7 |
D+/DA для модели MODBus; CANL для модели CANBus |
| 8 |
GND-AUX, вспомогательная земля, изолирована от выходных клемм +V и -V |
Разъем CN12
| Контакт |
Назначение |
| 1 |
3,3 В |
| 2 |
GND |
| 3 |
RTH+ |
| 4 |
RTH- |
| 5 |
A0 |
| 6 |
A1 |
| 7, 8 |
Разомкнуто — нормальный режим; замкнуто — принудительный запуск |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Выходное напряжение изменяется совместно с напряжением зарядного устройства, когда батарея подключена.
- Рекомендуемый диапазон емкости аккумулятора указан производителем источника питания. Максимально допустимый ток заряда следует согласовывать с рекомендациями производителя аккумулятора.
- При увеличении тока нагрузки система отдает приоритет питанию нагрузки и автоматически снижает ток заряда аккумулятора.
- Пульсации и шум измеряются в полосе 20 МГц с использованием скрученной пары длиной 12 дюймов, завершенной параллельно подключенными конденсаторами 0,1 мкФ и 47 мкФ.
- Допуск включает погрешность установки, линейную нестабильность и нестабильность по нагрузке.
- Время запуска измеряется при холодном первом включении. Повторные включения и выключения источника могут увеличить время запуска.
- При высоте эксплуатации более 2000 м необходим температурный дерейтинг: 3,5 °C на каждые 1000 м для безвентиляторных моделей и 5 °C на каждые 1000 м для моделей с вентилятором.
- Рекомендуемые монтажные зазоры при длительной работе на полной мощности: 40 мм сверху, 20 мм снизу, 5 мм слева и справа. Если соседнее устройство является источником тепла, рекомендуется зазор 15 см.
- Источник питания рассматривается как компонент, устанавливаемый в конечное оборудование. Конечное оборудование должно быть повторно проверено на соответствие требованиям по электромагнитной совместимости.
