DRS-480-24CAN
Особенности
Универсальный вход 90~305В AC (доступно 277В AC)
Всё в одном: источник питания, UPS на DC, зарядное устройство для аккумуляторов и мониторинг состояния в одном компактном устройстве
Сигналы и тревоги спроектированы в соответствии с UL2524, NFPA 1221, BS EN/EN54-4 и GB17945 – параметры могут быть настроены через коммуникационный интерфейс
Реле с контактами форм "C" и LED-индикаторы для сигнализации об пропадании AC, разряде батареи, неисправности зарядного устройства и о состоянии DC-OK
Зависимая от нагрузки высокоскоростная зарядка аккумулятора
Встроенная поддержка протоколов MODBus или CANBus
Защиты: короткое замыкание / перегрузка / перенапряжение / перегрев (автоматическое снижение мощности) / переполюсовка батареи (без повреждений) / отключение батареи
Защита нижнего порога напряжения батареи / защита от обратной полярности батареи
Широкий диапазон рабочих температур: от -30 до +70℃
Охлаждение – свободная конвекция воздуха
Установка на DIN-рейку TS-35/7.5 или 15

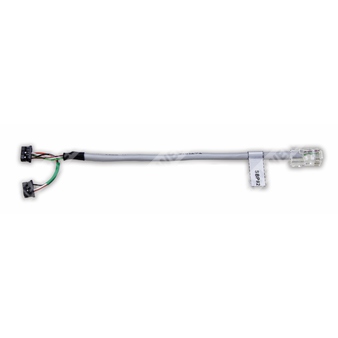

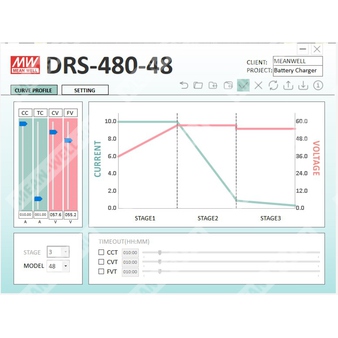

Зарядная кривая может быть настроена с помощью SBP-001 (только для моделей с CANBus)
Регулировка зарядного тока в диапазоне 20~100% через VR
Выбор между 2- и 3-ступенчатой зарядочной кривой через DIP-переключатель
Подходит для свинцово-кислотных и литий-ионных аккумуляторов
Применение
Резервное питание аккумуляторов для объектов общественной безопасности (т.н. "красная коробка")
Системы безопасности
Системы аварийного освещения
Системы сигнализации
Бесперебойные DC-UPS системы, системы определения состояния батареи
Системы централизованного мониторинга
Промышленная автоматизация
Описание

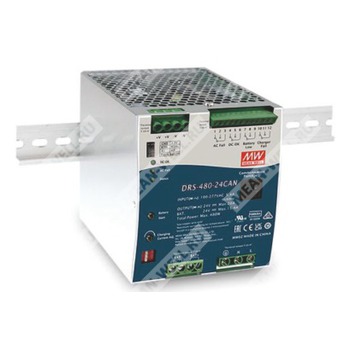

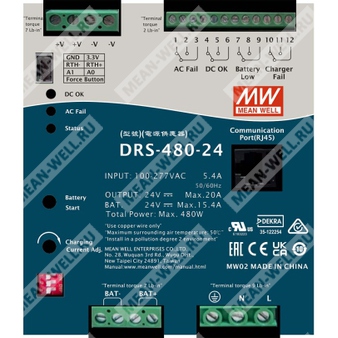

DRS-480-24CAN — это 480-ваттный DIN-рейчный источник питания переменного/постоянного тока для систем безопасности. В дополнение к основному выходу, имеется дополнительная схема зарядки аккумулятора, которая автоматически регулирует зарядный ток в зависимости от текущей нагрузки на основной выход. DRS-480-24CAN поддерживает универсальный диапазон входного напряжения от 90В AC до 305В AC и выход 24VDC. Высокий КПД до 93.5% позволяет работать при естественном охлаждении в диапазоне температур от -30°C до +70°C. Помимо основных функций защиты (перегрузка, перенапряжение, отключение аккумулятора при низком напряжении, защита от обратной полярности батареи), DRS-480-24CAN оснащён контактами типа Form-C и LED-индикаторами для сигнализации об отключении AC, разряде аккумулятора, сбое зарядного устройства и состоянии DC-OK. Это позволяет легко интегрировать устройство в системы безопасности, соответствующие локальным нормам.
Cпецификация
Модель: DRS-480-24CAN
Выходные параметры
Напряжение постоянного тока: 24В
Диапазон рабочего тока: 0 ~ 20A
Максимальный ток заряда аккумулятора (режим CC): 15.4A
Рекомендуемая ёмкость батареи (Ач): 20 ~ 200Ач
Общая выходная мощность: Совокупная мощность по всем каналам не должна превышать 480Вт, приоритет — нагрузка. Пиковая мощность — 550Вт в течение 5 секунд.
Пульсации и шум (макс.): 240мВ пиковое-пиковое значение
Допустимое отклонение выходного напряжения: ±1.0%
Нестабильность по входному напряжению: ±0.5%
Нестабильность по нагрузке: ±0.5%
Время готовности: 2400мс, 1000мс/230В AC, 2400мс, 1000мс/115В AC при полной нагрузке
Время удержания напряжения: 16мс/230В AC, 10мс/115В AC при полной нагрузке
Входные параметры
Диапазон входного напряжения: 90 ~ 305В AC, 127 ~ 431В DC
Диапазон частоты: 47 ~ 63Гц
Потребляемый ток AC (тип.): 5.4A/115В AC, 2.7A/230В AC
Пусковой ток: Холодный старт – 30A/115В AC, 60A/230В AC
Коэффициент мощности: PF>0.95/230В AC, PF>0.98/115В AC при полной нагрузке
КПД (тип.): 92.5%
Защита
Короткое замыкание: Ограничение тока, отключение выходного напряжения через 5 секунд, восстановление после повторного включения питания
Перегрузка: Ограничение тока, отключение выходного напряжения через 5 секунд
Перенапряжение: Отключение выходного напряжения, восстановление после перезапуска
Перегрев: Автоматическое снижение мощности только на нагрузку аккумулятора; выключение выхода при достижении предельной температуры, автоматическое восстановление после охлаждения
Переполюсовка аккумулятора: Защита с помощью MOSFET; отсутствие повреждения, самовосстановление после устранения неисправности
Отключение аккумулятора: Напряжение низкого уровня: <22В ±0.3В
Защита от низкого напряжения аккумулятора: <22В ±0.3В
Функции
Режим работы UPS: Переключение на питание от батареи в течение 10 мс при пропадании AC
Регулировка зарядного тока: 20% ~ 100% регулировка через VR
Запуск от аккумулятора: Прямой запуск системы от батареи без необходимости питания AC
Температурная компенсация зарядного напряжения аккумулятора: Система изменяет зарядное напряжение батареи в зависимости от измеряемой температуры (см. стр. 9–10 руководства)
Реле и сигналы
AC Fail: Сигнализация пропадания входного напряжения — релейный выход (максимум 30В DC, 1A)
DC OK: Сигнал нормального состояния DC — релейный выход (максимум 30В DC, 1A)
Battery Low/Abnormal/Disconnected: Сигнализация разряда/неисправности/отключения батареи — релейный выход (максимум 30В DC, 1A)
Charger Fail: Сигнализация неисправности зарядного устройства — релейный выход (максимум 30В DC, 1A)
Эксплуатационные характеристики
Рабочая температура: -30 ~ +70°C (см. график снижения)
Рабочая влажность: 20 ~ 90% относительной влажности без конденсации
Температурный коэффициент: ±0.03%/°C (0 ~ 50°C) на выходе
Вибрация: 10-500Гц, 5G, 10 мин./1 цикл, 60мин. по осям X, Y, Z
Рабочая высота над уровнем моря: до 2000 метров
Стандарты безопасности и электромагнитная совместимость
Категория перенапряжения: III (согласно Dekra BS EN/EN62368-1; высота до 2000м)
Стандарты безопасности: UL62368-1, Dekra BS EN/EN62368-1, RCM AS/NZS 62368.1, EAC TP TC 004
Испытательное напряжение: Вход-Выход: 4000В AC, Вход-корпус: 2000В AC, Выход-корпус: 1500В AC
Сопротивление изоляции: Вход-выход, вход-корпус, выход-корпус: 100МОм/500В DC, 25°C, 70% RH
Эмиссия ЭМС: Согласно требованиям нормативных документов BS EN/EN55032 (CISPR32), класс B
Устойчивость ЭМС: Соответствие требованиям BS EN/EN55035, BS EN/EN61204-3, BS EN/EN61000-6-2, тесты согласно таблице спецификации
Другое
Размеры: 110 х 125.2 х 150.7 мм (ШxВxГ)
Вес: 1.65 кг; 6 шт./11 кг/1.42 куб. фута
MTBF: 556 600 ч мин., Telcordia SR-332 (Bellcore); 74 500 ч мин., MIL-HDBK-217F (25°C)
Примечания
1. Все параметры, НЕ помеченные особо, измеряются при входном напряжении 230В AC, номинальной нагрузке и температуре окружающей среды 25°C.
2. Значение переменное, при наличии подключённой батареи зависит от зарядного напряжения.
3. Это рекомендованный диапазон от Mean Well. Обратитесь к производителю аккумуляторов для уточнения лимита максимального зарядного тока.
4. При увеличении нагрузки система приоритизирует питание нагрузки и автоматически снижает зарядный ток аккумулятора.
5. Пульсации и шумы измеряются на полосе 20МГц с использованием скрученной пары длинной 12 дюймов с параллельным 0.1мкФ и 47мкФ конденсатором.
6. Допуск включает установку напряжения, нестабильность по линии и нагрузке.
7. Время готовности считается после первого холодного запуска, многократное включение/выключение может увеличить это время.
8. Дерейтинг температуры окружающей среды: 3.5°C/1000м для моделей без вентилятора и 5°C/1000м для моделей с вентилятором при высоте свыше 2000м.
9. Для долговременной эксплуатации при полной нагрузке рекомендуется зазор 40мм сверху, 20мм снизу, 5мм с каждой стороны, при нагревающих соседних устройствах — 15см.
10. Источник питания рассматривается как компонент для последующего монтажа. Окончательное устройство должно быть повторно протестировано на соответствие EMC.
