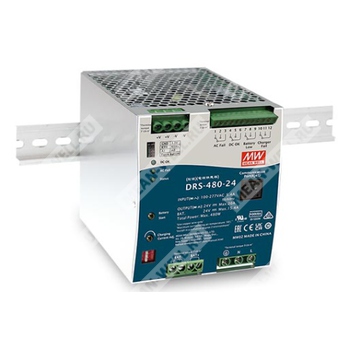

DRS-480-36
Особенности
Универсальный вход 90~305В AC (доступно 277В AC)
Всё-в-одном: источник питания, DC-UPS, зарядное устройство для аккумуляторов, мониторинг состояния в ОДНОМ компактном блоке
Дизайн сигналов и тревог соответствует UL2524, NFPA 1221, BS EN/EN54-4 и GB17945; параметры настраиваются через коммуникационный интерфейс
Релейные контакты типа Form C и светодиодные индикаторы для сигнализации: сбой сети AC, низкий заряд батареи, сбой зарядного устройства, DC-OK
Высокоскоростная зарядка аккумулятора в зависимости от нагрузки
Встроенный протокол MODBus или CANBus
Защиты: короткое замыкание / перегрузка / перенапряжение / перегрев (автоматическое снижение мощности) / ошибка полярности батареи (без повреждений) / отключение батареи
Защита от низкого заряда батареи / Защита от обратной полярности батареи
Широкий диапазон рабочих температур: -30 ~ +70 ℃
Охлаждение за счет естественной конвекции воздуха
Возможность установки на DIN-рейку TS-35/7.5 или 15
Кривая заряда может быть задана с помощью SBP-001 (только для моделей с CANBus)
20~100% зарядного тока регулируется с помощью VR
2- или 3-ступенчатый режим зарядки, выбирается с помощью DIP-переключателя
Подходит для свинцово-кислотных и литий-ионных аккумуляторов
Применение
Резервное электропитание для систем общественной безопасности (Red box)
Системы безопасности
Системы аварийного освещения
Сигнальные и охранные системы
Системы бесперебойного питания DC-UPS, системы диагностики аккумуляторов
Системы централизованного мониторинга
Промышленная автоматизация
Описание
DRS-480 — это серия источников питания безопасности типа AC/DC для установки на DIN-рейку, мощностью 480Вт. Помимо основного выхода, имеется дополнительный зарядный контур, который автоматически регулирует зарядный ток в зависимости от тока основной нагрузки. DRS-480 поддерживает универсальный диапазон входного напряжения от 90В AC до 305В AC и выходные номинальные системы 24В DC, 36В DC и 48В DC. Благодаря КПД до 93,5% устройство работает с естественным воздушным охлаждением при температуре окружающей среды от -30℃ до +70℃. Кроме ключевых функций защиты, таких как защита от перегрузки, перенапряжения, отключения при низком напряжении аккумулятора и защита от обратной полярности аккумулятора, DRS-480 оснащён релейными контактами Form-C и светодиодными индикаторами для сигнализации: сбой сети AC, низкий заряд аккумулятора, сбой зарядного устройства и состояние DC-OK. Это позволяет легко интегрировать источник питания в системы безопасности, соответствующие местным нормам сигнализации.
Cпецификация
Модель: DRS-480-36
Выходные параметры
Напряжение постоянного тока: 36В
Диапазон выходного тока: 0 ~ 13.3А
Максимальный зарядный ток (CC): 10.2A
Рекомендуемая ёмкость аккумулятора (Ач): 13 ~ 133 Ач
Суммарная выходная мощность: Совокупная мощность по всем каналам не должна превышать 480 Вт, приоритет у нагрузки. Пиковая мощность — 550 Вт в течение 5 секунд.
Пульсации и шум (макс.): 360мВp-p
Нестабильность по входному напряжению: ±0.5%
Нестабильность по нагрузке: ±0.5%
Точность выходного напряжения: ±1.0%
Время готовности: 2400мс, 1000мс/230В AC; 2400мс, 1000мс/115В AC при полной нагрузке
Время удержания напряжения: 16мс/230В AC, 10мс/115В AC при полной нагрузке
Диапазон напряжения низкого заряда аккумулятора: <33В ±0.4В
Переключение UPS на питание от аккумулятора: срабатывает за 10 мс при пропадании сети AC
Регулировка зарядного тока: 20% ~ 100% с помощью VR
2- или 3-ступенчатый режим зарядки: выбирается DIP-переключателем
Максимальный ток заряда аккумулятора (CC): 10.2A
Рекомендуемая ёмкость аккумулятора: 13 ~ 133Ач
Входные параметры
Диапазон входного напряжения: 90 ~ 305В AC, 127 ~ 431В DC
Диапазон частоты: 47 ~ 63Гц
Потребляемый ток AC (типовое значение): 5,4A/115В AC, 2,7A/230В AC
Пусковой ток (стартовый ток, типовое значение): Холодный старт 30A/115В AC, 60A/230В AC
Коэффициент мощности (типовой): Более 0,95 при 230В AC, более 0,98 при 115В AC при полной нагрузке
КПД (типовой): 93,5%
Защита
Короткое замыкание: Ограничение выходного тока, отключение питания через 5 секунд, восстановление после повторного включения питания
Перегрузка: Ограничение выходного тока с последующим отключением напряжения
Перенапряжение: Основной выход: 48,6 ~ 55,9В
Перегрев: Автоматическое снижение нагрузки только для питания от аккумулятора. Отключение выходного напряжения, автоматическое восстановление после снижения температуры.
Обратная полярность батареи: Внутренний MOSFET, отсутствие повреждений, автоматическое восстановление после устранения неисправности
Отключение аккумулятора: Автоматическое отключение при низком заряде
Функции
AC Fail: Сигнализация пропадания сети AC при падении ниже: 79-89В AC для 120В AC, 132-187В AC для 220В AC. Релейный выход: ВКЛ: AC в норме; ВЫКЛ: сбой сети AC; макс. параметры: 30В DC/1A
DC OK: Сигнализация нормального состояния DC-выхода при напряжении >90% номинала. Релейный выход: ВКЛ: DC OK; ВЫКЛ: DC Fail; макс. параметры: 30В DC/1A
Низкий заряд батареи/Аномалия/Отключение: Релейный выход: ВКЛ: батарея в норме; ВЫКЛ: низкий заряд батареи; макс. параметры: 30В DC/1A. Низкое напряжение: <33В ±0,4В
Сбой зарядного устройства: Релейный выход: ВКЛ: заряд в норме; ВЫКЛ: сбой зарядного устройства; макс. параметры: 30В DC/1A
Релейные контакты Form-C: Реализация сигналов AC Fail, DC OK, низкий заряд батареи, сбой зарядного устройства
Возможность принудительного запуска от батареи: Перезапуск системы только от аккумулятора, без сети AC
Условия эксплуатации
Рабочая температура: -30 ~ +70℃ (см. диаграмму понижения мощности)
Рабочая влажность: 20 ~ 90% RH без конденсации
Температура и влажность хранения: -40 ~ +85℃, 10 ~ 95% RH без конденсации
Температурный коэффициент: ±0,03%/℃ (0 ~ 50℃) по выходной нагрузке
Вибрация: 10 ~ 500Гц, 5G, 10мин/цикл, 60мин для каждой из осей X, Y, Z
Рабочая высота: 2000 метров
Категория перенапряжения: III; Согласно Dekra BS EN/EN62368-1; высота до 2000 метров
Безопасность и ЭМС
Стандарты безопасности: UL62368-1, Dekra BS EN/EN62368-1, RCM AS/NZS 62368.1, EAC TP TC 004
Испытательное напряжение: Вход-выход: 4кВ AC; Вход-корпус: 2кВ AC; Выход-корпус: 1,5кВ AC
Сопротивление изоляции: Вход-выход, вход-корпус, выход-корпус: 100МОм/500В DC/25℃/70%RH
Электромагнитные помехи (EMI):
Проводимые помехи: BS EN/EN55032 (CISPR32), класс B
Излучаемые помехи: BS EN/EN55032 (CISPR32), класс B
Гармонические составляющие тока: BS EN/EN61000-3-2
Мерцание напряжения: -----
Электромагнитная совместимость (EMC):
Стойкость к электростатическим разрядам: BS EN/EN61000-4-2, уровень 3, 8кВ воздух, уровень 2, 4кВ контакт, критерий A
Стойкость к радиочастотным электромагнитным полям: BS EN/EN61000-4-3, уровень 3, 10В/м, критерий A
Импульсные помехи: BS EN/EN61000-4-4, уровень 3, 2кВ, критерий A
Импульсные перенапряжения: BS EN/EN61000-4-5, ур. 3, 1кВ Линия-Линия; ур. 3, 2кВ Линия-Корпус, критерий А
Проводимые помехи, индуцированные ВЧ-поля: BS EN/EN61000-4-6, уровень 3, 10В, критерий A
Стойкость к постоянному магнитному полю: BS EN/EN61000-4-8, уровень 4, 30А/м, критерий A
МТБФ и упаковка
MTBF: 556,6 тыс. часов (минимум). Telcordia SR-332 (Bellcore); 74,5 тыс. часов (минимум). MIL-HDBK-217F (25℃)
Габариты: 110 × 125,2 × 150,7 мм (Ш×В×Г)
Вес: 1,65 кг; 6 шт. / 11 кг / 1,42 куб. фута
Примечания
1. Все параметры, если не указано иное, измеряются при входе 230В AC, номинальной нагрузке и температуре окружающей среды 25℃.
2. Значение переменное при подключённой батарее зависит от напряжения зарядного устройства.
3. Указан рекомендованный диапазон бренда Mean Well. Пожалуйста, проконсультируйтесь с производителем аккумуляторов по максимально допустимому зарядному току.
4. При увеличении нагрузки приоритет будет у нагрузки, зарядный ток аккумулятора автоматически уменьшится.
5. Пульсации и шум измеряются на полосе 20МГц с помощью скрученной пары длиной 12 дюймов, завершённой конденсаторами 0,1мкФ и 47мкФ параллельно.
6. Отклонение включает точность установки, нестабильность по питанию и по нагрузке.
7. Время готовности измеряется при первом запуске из холодного состояния; повторное включение может увеличить это время.
8. Для моделей без вентилятора: при высоте выше 2000м снижение мощности составляет 3,5℃ на 1000м; для моделей с вентилятором — 5℃ на 1000м.
9. Рекомендуемые зазоры при постоянной полной нагрузке: 40мм сверху, 20мм снизу, 5мм слева и справа. Если рядом устанавливается тепловыделяющее устройство — 15см.
10. Источник питания рассматривается как составная часть, которую нужно устанавливать во внутри конечного изделия; конечное изделие должно соответствовать EMC-директивам. Для рекомендаций по тестированию на электромагнитную совместимость смотрите "EMI testing of component power supplies".
