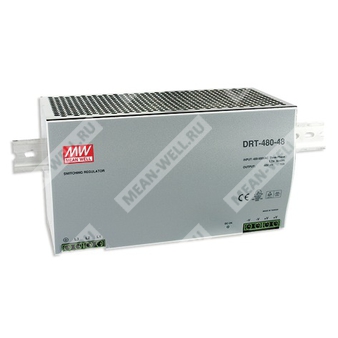

DRT-480-48 — импульсный трёхфазный источник питания для монтажа на DIN рейку, 48 В, 480 Вт.
Расшифровка партномера
| Позиция в партномере | Значение |
| DRT | Серия промышленного источника питания для DIN рейки |
| 480 | Номинальная мощность 480 Вт |
| 48 | Номинальное выходное напряжение 48 В |
Назначение и особенности
DRT-480-48 — это промышленный трёхфазный источник питания постоянного тока с выходом 48 В, предназначенный для питания оборудования автоматизации, шкафов управления и другой промышленной электроники. Устройство рассчитано на установку на DIN рейку TS35/7.5 или TS35/15, имеет высокий КПД и встроенные функции защиты от перегрузки, перенапряжения и перегрева.
Особенности
- Трёхфазный вход переменного тока 340–550 В, допускается двухфазный режим работы.
- Работа также от постоянного входа 480–780 В DC.
- Высокий КПД: 90%.
- Пассивное охлаждение за счёт свободной конвекции воздуха.
- Встроенное ограничение тока в режиме постоянного тока.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Монтаж на DIN рейку TS35/7.5 или TS35/15.
- Соответствие требованиям промышленной помехоустойчивости и электромагнитной совместимости.
- Испытание 100% полной нагрузкой на прогрев.
Выход
| Параметр | Значение |
| Номинальное выходное напряжение | 48 В |
| Номинальный выходной ток | 10 А |
| Диапазон выходного тока | 0–10 А |
| Номинальная мощность | 480 Вт |
| Пульсации и шум | 80 мВ п-п |
| Диапазон регулировки выходного напряжения | 48–55 В |
| Допуск по выходному напряжению | ±1,0% |
| Стабилизация по сети | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Время установки, время нарастания | 1200 мс, 40 мс/400 В AC; 800 мс, 40 мс/500 В AC при полной нагрузке |
| Время удержания | 16 мс/400 В AC; 35 мс/500 В AC при полной нагрузке |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | Трёхфазное 340–550 В AC, двухфазный режим возможен; 480–780 В DC |
| Диапазон входной частоты | 47–63 Гц |
| Типичный КПД | 90% |
| Потребляемый ток | 1,3 А/500 В AC |
| Пусковой ток | 50 А, холодный старт |
| Ток утечки | <3,5 мА / 530 В AC |
Защита
| Параметр | Значение |
| Перегрузка | 105–150% от номинальной выходной мощности |
| Алгоритм защиты от перегрузки | Ограничение постоянного тока, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 59–66 В |
| Алгоритм защиты от перенапряжения | Отключение выходного напряжения, повторное включение для восстановления |
| Перегрев | 110 ±5 °C, определяется на радиаторе силового переключающего элемента |
| Алгоритм защиты от перегрева | Отключение выходного напряжения с автоматическим восстановлением после снижения температуры |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | −20…+70 °C (с учётом дерейтинг-кривой) |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура хранения, влажность хранения | −40…+85 °C, 10–95% RH |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) |
| Вибрация | Компонент: 10–500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z; монтаж: соответствие IEC60068-2-6 |
Электромагнитная совместимость и безопасность
| Параметр | Значение |
| Стандарты безопасности | UL508, UL60950-1, EAC TP TC 004 |
| Помехоэмиссия | Соответствие EN55032 (CISPR32), EN61204-3 Class B, EN61000-3-2, EN61000-3-3, EAC TP TC 020 |
| Помехоустойчивость | Соответствие EN61000-4-2, 3, 4, 5, 6, 8, 11; EN61204-3; EN61000-6-2 (EN50082-2), тяжёлая промышленная степень, критерий A; EAC TP TC 020 |
| Испытательное напряжение | I/P-O/P: 3 кВ AC; I/P-FG: 2,0 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
Прочее
| Параметр | Значение |
| MTBF | 91,1 тыс. часов минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 227 × 125,2 × 100 мм (Ш × В × Г) |
| Упаковка | 2,5 кг; 6 шт./16 кг/1,46 CUFT |
| Частота преобразования | 70 кГц |
Механическая спецификация
Корпус: Case No. 930A. Допустимая DIN рейка: TS35/7.5 или TS35/15. На лицевой панели предусмотрена регулировка выходного напряжения «+V ADJ.» и светодиодный индикатор.
Назначение выводов
| Клеммный блок | Номер вывода | Назначение |
| TB1 | 1 | AC/L1 |
| TB1 | 2 | AC/L2 |
| TB1 | 3 | AC/L3 |
| TB1 | 4 | FG |
| TB2 | 1, 2 | Выход постоянного тока +V |
| TB2 | 3, 4 | Выход постоянного тока -V |
Примечания
| № | Текст |
| 1 | Все параметры, специально не оговорённые отдельно, измеряются при входе 400 В AC, номинальной нагрузке и температуре окружающей среды 25 °C. |
| 2 | Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельными конденсаторами 0,1 мкФ и 47 мкФ. |
| 3 | Допуск включает установившийся допуск, стабилизацию по сети и стабилизацию по нагрузке. |
| 4 | Источник питания рассматривается как компонент, который будет установлен в конечное изделие. Конечное изделие должно быть повторно подтверждено на соответствие директивам EMC. |
| 5 | При двухфазной работе требуется снижение нагрузки на 20%. |
| 6 | Снижение допустимой температуры окружающей среды составляет 3,5 °C/1000 м для безвентиляторных моделей и 5 °C/1000 м для моделей с вентилятором при высоте эксплуатации более 2000 м (6500 ft). |
