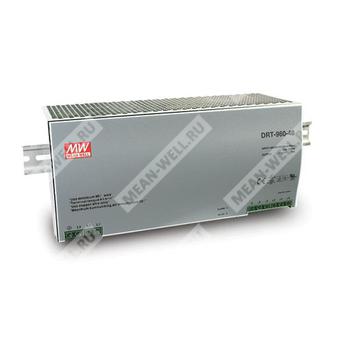

DRT-960-24 - трёхфазный импульсный источник питания на DIN рейку для промышленного применения.
DRT-960-24 представляет собой промышленный импульсный источник питания серии DRT-960 с монтажом на DIN рейку, рассчитанный на трёхфазное сетевое питание и выдачу стабилизированного постоянного напряжения 24 В при мощности до 960 Вт. Изделие предназначено для применения в системах промышленной автоматики, управления и электропитания оборудования, требующего высокой надежности, широкого диапазона входного напряжения и встроенных защитных функций.
Расшифровка партномера
| Элемент обозначения | Расшифровка |
| DRT | Серия промышленных источников питания Mean Well DRT |
| 960 | Номинальная мощность 960 Вт |
| 24 | Выходное напряжение 24 В |
Основные особенности
- Трёхфазный вход переменного тока 340–550 В.
- Возможность работы в двухфазном режиме при подключении L1, L3 и FG.
- Высокий КПД, типовое значение 91%.
- Естественное охлаждение за счёт свободной конвекции воздуха.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Возможность параллельной работы 1+1, по специальному заказу.
- Предназначен для установки на DIN рейку TS35/7.5 или TS35/15.
- Соответствие промышленным стандартам безопасности и электромагнитной совместимости.
Выход
| Параметр | Значение |
| Номинальное выходное напряжение | 24 В |
| Номинальный выходной ток | 40 А |
| Диапазон выходного тока | 0–40 А |
| Номинальная выходная мощность | 960 Вт |
| Пульсации и шум | 80 мВ пик-пик |
| Диапазон подстройки выходного напряжения | 24–28 В |
| Допуск выходного напряжения | ±1,0% |
| Стабилизация по сети | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Защита от перегрузки | 105–125% от номинальной выходной мощности |
| Тип защиты от перегрузки | Отключение выходного напряжения, повторное включение для восстановления |
| Защита от перенапряжения | 30–36 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения, восстановление после повторного включения |
| Защита от перегрева | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | Трёхфазное 340–550 В переменного тока |
| Двухфазный режим | Возможен при подключении L1, L3 и FG |
| Диапазон входной частоты | 47–63 Гц |
| КПД, типовое значение | 91% |
| Входной ток, типовое значение | 2 А при 400 В AC; 1,6 А при 500 В AC |
| Пусковой ток, максимум | 50 А, холодный старт |
| Ток утечки | <3,5 мА при 530 В AC |
| Время запуска и нарастания | 200 мс, 60 мс при 400 В AC; 200 мс, 60 мс при 500 В AC, при полной нагрузке |
| Время удержания | 14 мс при 400 В AC; 30 мс при 500 В AC, при полной нагрузке |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -20…+60 °C, с учетом дерейтинг-кривой |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура и влажность хранения | -40…+85 °C, 10–95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…50 °C |
| Вибрация | 10–500 Гц, 2G, по 10 мин./цикл, 60 мин. по осям X, Y, Z; монтаж соответствует IEC60068-2-6 |
Безопасность и электромагнитная совместимость
| Параметр | Значение |
| Стандарты безопасности | UL508, UL60950-1, TUV EN60950-1, EAC TP TC 004 |
| Испытательное напряжение | I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Помехоэмиссия | Соответствие EN55032 (CISPR32), EN61204-3 Class B, EN61000-3-2, EN61000-3-3, EAC TP TC 020 |
| Помехоустойчивость | Соответствие EN61000-4-2, EN61000-4-3, EN61000-4-4, EN61000-4-5, EN61000-4-6, EN61000-4-8, EN61000-4-11, EN61204-3, EN61000-6-2, критерий A, тяжёлая промышленная среда, EAC TP TC 020 |
Прочее
| Параметр | Значение |
| MTBF | 122,5 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 276 × 125,2 × 100 мм (Ш × В × Г) |
| Упаковка | 3,3 кг; 4 шт. / 14,2 кг / 1,14 CUFT |
Назначение выводов
| Разъём | Контакт | Назначение |
| TB1 | 1 | AC/L1 |
| TB1 | 2 | AC/L2 |
| TB1 | 3 | AC/L3 |
| TB1 | 4 | FG |
| TB2 | 1, 2, 3 | DC OUTPUT +V |
| TB2 | 4, 5, 6 | DC OUTPUT -V |
Примечания
| № | Текст |
| 1 | Все параметры, не оговорённые отдельно, измеряются при входном напряжении 400 В AC, номинальной нагрузке и температуре окружающей среды 25 °C. |
| 2 | Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, завершённой параллельной ёмкостью 0,1 мкФ и 47 мкФ. |
| 3 | Допуск включает установочный допуск, стабилизацию по сети и стабилизацию по нагрузке. |
| 4 | Источник питания рассматривается как компонент, устанавливаемый в конечное изделие; конечное изделие должно быть повторно подтверждено на соответствие требованиям EMC. |
| 5 | Двухфазный режим работы при подключении L1, L3, FG допускается при определённом снижении допустимой нагрузки; следует учитывать дерейтинг-кривые. |
| 6 | Снижение допустимой нагрузки по температуре составляет 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором при высоте эксплуатации выше 2000 м. |
Сведения о кривых и конструкции
При увеличении температуры окружающей среды до 45 °C допускается работа на полной нагрузке; далее нагрузка снижается по дерейтинг-кривой до 50% при 60 °C, после чего при 60 °C достигается предельный режим. В статических характеристиках показана работа в трёхфазном режиме и в двухфазном режиме, при этом допустимый уровень нагрузки в двухфазном режиме ниже.
Конструктивно изделие выполнено в корпусе для монтажа на DIN рейку, с клеммными блоками TB1 и TB2, индикатором LED, регулировкой выходного напряжения +V ADJ и сигнализацией ALARM. Предусмотрена возможность параллельного подключения двух блоков по схеме 1+1 с использованием контакта P (Current Share) и соблюдением минимальной нагрузки более 3% от суммарной нагрузки.
