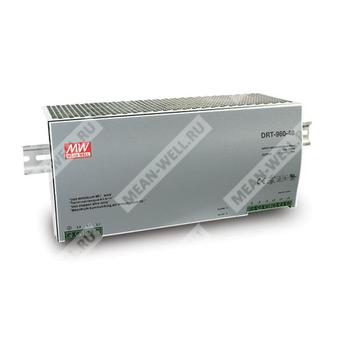

DRT-960-48 — трехфазный промышленный источник питания на DIN рейку с выходом 48 В постоянного тока.
Назначение
DRT-960-48 представляет собой импульсный источник питания промышленного исполнения для монтажа на DIN рейку, предназначенный для преобразования трехфазного переменного напряжения в стабилизированное постоянное напряжение 48 В для питания промышленной автоматики, систем управления и силовой электронной нагрузки.
Особенности
- Широкий диапазон трехфазного входного напряжения: 340…550 В переменного тока.
- Возможна работа при двухфазном подключении между L1, L3 и FG согласно примечанию.
- Высокий КПД: 92% (тип.).
- Пассивное охлаждение за счет свободной конвекции воздуха.
- Защиты: от перегрузки, от перенапряжения, от перегрева.
- Возможность параллельной работы 1+1 при специальном заказе.
- Установка на DIN рейку TS-35/7.5 или TS-35/15.
- Соответствие требованиям промышленной электромагнитной совместимости и безопасности.
- Испытание на 100% полной нагрузки.
Расшифровка партномера
| Фрагмент партномера |
Расшифровка |
| DRT |
Серия трехфазных промышленных источников питания на DIN рейку |
| 960 |
Номинальная выходная мощность 960 Вт |
| 48 |
Выходное напряжение 48 В |
Выход
| Параметр |
Значение |
| Выходное напряжение |
48 В |
| Номинальный выходной ток |
20 А |
| Диапазон выходного тока |
0…20 А |
| Номинальная мощность |
960 Вт |
| Пульсации и шум |
80 мВ п-п |
| Диапазон регулировки выходного напряжения |
48…55 В |
| Допуск выходного напряжения |
±1,0% |
| Линейная стабилизация |
±0,5% |
| Стабилизация по нагрузке |
±0,5% |
| Уставка, время нарастания |
200 мс, 60 мс при 500 В AC при полной нагрузке |
| Время удержания |
14 мс при 400 В AC; 30 мс при 500 В AC при полной нагрузке |
Вход
| Параметр |
Значение |
| Диапазон входного напряжения |
Трехфазное 340…550 В AC; допускается двухфазная работа при подключении L1, L3, FG |
| Диапазон частоты |
47…63 Гц |
| КПД |
92% |
| Потребляемый ток |
2 А при 400 В AC; 1,6 А при 500 В AC |
| Пусковой ток |
50 А, холодный старт |
| Ток утечки |
<3,5 мА при 530 В AC |
Защита
| Вид защиты |
Параметры и действие |
| Перегрузка |
105…125% от номинальной выходной мощности; тип защиты — ограничение постоянного тока, отключение выходного напряжения через 3 с с последующим восстановлением после повторного включения |
| Перенапряжение |
59…66 В; тип защиты — отключение выходного напряжения с автоматическим восстановлением после устранения причины |
| Перегрев |
Отключение выходного напряжения с автоматическим восстановлением после снижения температуры |
Эксплуатационные условия
| Параметр |
Значение |
| Рабочая температура |
−20…+60 °C |
| Рабочая влажность |
20…90% RH, без конденсации |
| Температура и влажность хранения |
−40…+85 °C, 10…95% RH, без конденсации |
| Температурный коэффициент |
±0,03%/°C (0…50 °C) |
| Вибрация |
10…500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z; монтаж — в соответствии с IEC 60068-2-6 |
Безопасность и ЭМС
| Параметр |
Значение |
| Стандарты безопасности |
UL508, UL60950-1, TUV EN60950-1, EAC TP TC 004 |
| Испытательное напряжение |
I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции |
I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия ЭМС |
EN55032 (CISPR32), EN61204-3 Class B, EN61000-3-2, EN61000-3-3, EAC TP TC 020 |
| Помехоустойчивость ЭМС |
EN61000-4-2, -3, -4, -5, -6, -8, -11, EN61204-3, EN61000-6-2 (EN50082-2), тяжелый промышленный уровень, критерий A, EAC TP TC 020 |
Прочее
| Параметр |
Значение |
| MTBF |
122,5 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Габариты |
276 × 125,2 × 100 мм (Ш × В × Г) |
| Упаковка |
3,3 кг; 4 шт. / 14,2 кг / 1,14 CUFT |
Назначение выводов
| Клеммник |
Номер вывода |
Назначение |
| TB1 |
1 |
AC/L1 |
| TB1 |
2 |
AC/L2 |
| TB1 |
3 |
AC/L3 |
| TB1 |
4 |
FG |
| TB2 |
1, 2, 3 |
Выход DC +V |
| TB2 |
4, 5, 6 |
Выход DC -V |
Примечания
1. Все параметры, не оговоренные отдельно, измерены при входном напряжении 400 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измеряются при 20 МГц полосы пропускания с использованием скрученной пары проводов, оконцованной параллельными конденсаторами 0,1 мкФ и 47 мкФ.
3. Допуск включает уставку, линейную стабилизацию и стабилизацию по нагрузке.
4. Источник питания рассматривается как компонент, предназначенный для установки в конечное оборудование; конечное оборудование должно быть повторно подтверждено на соответствие директивам ЭМС.
5. Двухфазная работа при подключении L1, L3, FG допускается при определенном снижении допустимой нагрузки. Подробности см. на кривых дерейтингa.
6. Снижение допустимой температуры окружающей среды составляет 3,5 °C/1000 м для безвентиляторных моделей и 5 °C/1000 м для моделей с вентилятором при высоте эксплуатации выше 2000 м (6500 ft).
