DS-LDV185-OPA - кабельный водозащищенный выходной разъем ответной части для подключения нагрузки к источникам питания Mean Well серии LDV-185.
DS-LDV185-OPA представляет собой опциональный кабельный штекерный водозащищенный выходной разъем со стороны потребителя, предназначенный для сопряжения с выходным разъемом источника питания LDV-185. Компонент применяется в составе многоканальных источников питания постоянного тока для светодиодных нагрузок и обеспечивает подключение выходных цепей каналов, общей линии LED+, а также линии отрицательного вывода питания.
По обозначению и по таблице механических соединений данный компонент соответствует исполнению OPA для серии LDV-185. В документе он указан как Male waterproof output connector with cable, то есть кабельный водозащищенный выходной разъем мужского типа, устанавливаемый на стороне пользователя. Для него приведены конфигурация контактов, назначение выводов, цветовая маркировка жил и стандартная длина кабеля.
Расшифровка партномера
| Элемент партномера | Значение |
| DS | Обозначение позиции в составе поставки/каталожного исполнения |
| LDV185 | Принадлежность к серии Mean Well LDV-185, многоканальные источники питания 185 Вт для светодиодной нагрузки |
| OPA | Опциональный выходной водозащищенный разъем с кабелем, исполнение OPA, мужской разъем на стороне пользователя |
Назначение и область применения
Компонент предназначен для подключения светодиодной нагрузки к многоканальному источнику питания серии LDV-185 в случаях, когда требуется ответная часть штатного водозащищенного выходного интерфейса. Разъем используется в системах светодиодного освещения и в световых рекламных установках, где необходимы повышенная защита от внешней среды и раздельное подключение каналов постоянного тока.
Основные особенности
- Водозащищенное кабельное исполнение выходного разъема.
- Совместимость с источниками питания серии LDV-185.
- Исполнение мужского типа на стороне потребителя.
- Стандартная длина кабеля 300 мм.
- Поддержка многоканального подключения светодиодной нагрузки.
- Цветовая идентификация жил кабеля.
Совместимость

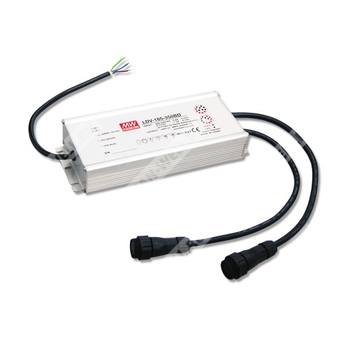

Разъем DS-LDV185-OPA используется совместно с источниками питания серии LDV-185, для которых предусмотрен опциональный комплект ответных водозащищенных соединителей. На схеме соединений указано, что на стороне блока питания применяются разъемы типа O/P female, а на стороне пользователя могут использоваться ответные разъемы LDV185-OPA и LDV185-OPB.
Конструкция и подключение
В системе предусмотрено два выходных кабеля источника питания:
- Кабель 1 — 15-контактный интерфейс.
- Кабель 2 — 12-контактный интерфейс.
Для исполнения OPA в документе приведена 15-контактная конфигурация с кабелем сечением 24AWG x 16C. Разъем обеспечивает вывод общей положительной линии светодиодной нагрузки, шести индивидуальных отрицательных каналов и общей отрицательной линии питания.
Электрические и соединительные параметры
Параметры соединителя DS-LDV185-OPA
| Параметр | Значение |
| Тип разъема | Выходной водозащищенный разъем с кабелем, мужской, сторона пользователя |
| Обозначение исполнения | LDV185-OPA |
| Число контактов | 15 |
| Кабель | 24AWG x 16C |
| Стандартная длина кабеля | 300 мм |
| Совместимый выход источника питания | Кабель 1, 15-контактный разъем |
Назначение контактов DS-LDV185-OPA
| Контакт | Назначение | Цвет жилы |
| 1 | LED+ | Синий |
| 2 | LED+ | Пурпурный |
| 3 | LED+ | Оранжевый |
| 4 | LED+ | Желтый |
| 5 | LED+ | Красный |
| 6 | LED+ | Белый |
| 7 | LED− | Белый/красный |
| 8 | LED− | Коричневый |
| 9 | LED− | Белый/оранжевый |
| 10 | LED− | Серый |
| 11 | LED− | Прозрачный/синий |
| 12 | LED− | Прозрачный/пурпурный |
| 13 | Не подключен | — |
| 14 | Не подключен | — |
| 15 | −V | Белый/желтый |
Соответствие выходному разъему источника питания
| Кабель источника питания | Контакты | Назначение |
| Кабель 1 | 1–6 | LED+ |
| Кабель 1 | 7–12 | LED− для каждого канала |
| Кабель 1 | 13–14 | Не подключены |
| Кабель 1 | 15 | −V |
Параметры совместимого источника питания серии LDV-185
Выходные параметры
| Модель | Номинальный ток одного канала | Диапазон напряжения постоянного тока | Номинальная мощность | Максимальное число каналов | Ток уставки |
| LDV-185-350A | 350 мА | 30–35 В | 147 Вт | 12 | 2500 мА, 50 мА |
| LDV-185-350B | 350 мА | 35–40 В | 168 Вт | 12 | — |
| LDV-185-350C | 350 мА | 40–48 В | 185 Вт | 12 | — |
| LDV-185-700A | 700 мА | 30–35 В | 147 Вт | 6 | — |
| LDV-185-700B | 700 мА | 35–40 В | 168 Вт | 6 | — |
| LDV-185-700C | 700 мА | 40–48 В | 185 Вт | 6 | — |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 180–295 В переменного тока |
| Диапазон частоты | 47–63 Гц |
| Коэффициент мощности | Более 0,95 при 230 В переменного тока; более 0,92 при 277 В переменного тока при полной нагрузке |
| КПД | До 88% |
| Входной ток | 1,5 А при 230 В переменного тока; 1,0 А при 277 В переменного тока |
| Пусковой ток | Холодный старт 40 А при 230 В переменного тока |
| Ток утечки | Менее 0,75 мА при 240 В переменного тока |
| Время удержания | 10 мс при 230 В переменного тока |
Защиты
| Параметр | Значение |
| Короткое замыкание | Отключение канала при неисправности соответствующего канала, восстановление после повторного включения питания |
| Перенапряжение | Для 350A: 41–50 В; для 350B: 47–50 В; для 350C: 54–63 В; для 700A: 41–50 В; для 700B: 47–50 В; для 700C: 54–63 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения, автоматического восстановления нет, требуется повторное включение питания |
| Перегрев | Срабатывание при 100°C ±10°C по датчику Tн2 |
| Тип защиты от перегрева | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
| Понижение выходного тока при перегреве | При достижении T корпус = 90°C для моделей RTH3 источник переходит в режим диммирования с уменьшением выходного тока |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | От −30 до +70°C, снижение мощности согласно кривой; при включении питания при температуре корпуса −40°C |
| Рабочая влажность | 20–95% относительной влажности, без конденсации |
| Температура хранения, влажность | От −40 до +80°C, 10–95% относительной влажности |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…50°C |
| Вибрация | 10–500 Гц, 5G, 12 мин/1 цикл, период 72 мин по осям X, Y, Z |
Безопасность и электромагнитная совместимость
| Параметр | Значение |
| Степень защиты | IP67, конструкция в соответствии с EN61347-1, EN61347-2-13, UL8750 |
| Испытательное напряжение изоляции | Вход-выход: 3,75 кВ переменного тока; вход-FG: 1,88 кВ переменного тока; выход-FG: 0,5 кВ переменного тока, 1 минута |
| Сопротивление изоляции | Вход-выход, вход-FG, выход-FG: более 100 МОм при 500 В постоянного тока, 25°C, 70% относительной влажности |
| Эмиссия ЭМС | Соответствие EN55015, EN61000-3-2 класс C при 75% нагрузки, EN61000-3-3 |
| Устойчивость к ЭМС | Соответствие EN61000-4-2, 4-3, 4-5, 4-6, 8, 11; EN61547; EN55024; уровень световой индустрии, импульсная помеха 4 кВ, критерий A |
Надежность, габариты, упаковка
| Параметр | Значение |
| MTBF | 198,2 тыс. ч, методика MIL-HDBK-217F, 25°C |
| Габаритные размеры источника питания | 222,2 x 90 x 38,8 мм |
| Масса | 1,27 кг |
| Упаковка | 12 шт. в коробке, 16,2 кг |
Механические данные совместимого изделия
| Параметр | Значение |
| Корпус | Case No. 209A |
| Размеры корпуса | 222,2 x 90 x 38,8 мм |
| Входной кабель | 300 ±20 мм |
| Исполнение входного кабеля | 1,0 мм² x 3C, H05RN4-F |
| Выходной кабель для разъема OPA | 24AWG x 16C |
| Длина выходного кабеля | 150 ±20 мм |
Примечания
- Все параметры, если не указано иное, измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25°C.
- Длина установочных проводов измеряется у входа источника питания.
- Не допускается превышение номинальной выходной мощности при выборе тока канала и напряжения, особенно для модели 350C/700C.
- Параметры КПД измерены при входном напряжении 230 В переменного тока, при условии подключения по одному выходному каналу одинакового количества светодиодов и при одинаковом суммарном прямом напряжении.
- Выходной ток измеряется между выводами LED+ и LED−.
- Кабель 1 и кабель 2 предназначены для моделей 350 мА; кабель 1 применяется для моделей 700 мА.
- Каждый канал светодиодной нагрузки должен быть изолирован.
- Для подключения светодиодной нагрузки должны использоваться контакты 1–4 кабеля 1 как LED+ и контакты 7–10 как LED−; плавающее подключение не допускается, иначе источник питания не сможет запуститься.
- Mean Well предлагает ответные водозащищенные разъемы с кабелем длиной 300 мм как стандартные сопрягаемые аксессуары; данный аксессуар необходимо заказывать совместно с LDV-185.
