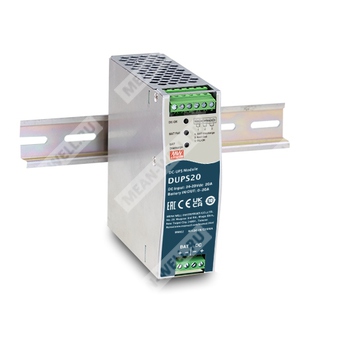

DUPS20 - DIN реечный модуль бесперебойного питания постоянного тока для резервирования 24 В нагрузки и автоматического перехода на аккумулятор.
DUPS20 — 20 А модуль DC-UPS на DIN рейку для систем 24 В, обеспечивающий резервирование питания от внешней аккумуляторной батареи при отказе или прерывании основного источника.
Назначение и применение
- Промышленные системы управления
- Оборудование для производства полупроводников
- Заводская автоматизация
- Электромеханическая аппаратура
- Центры обработки данных
- Системы безопасности
- Аварийное освещение
- Беспроводные системы связи с резервным питанием
- Централизованные системы мониторинга
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| DUPS | Модуль DC-UPS для монтажа на DIN рейку |
| 20 | Номинальный выходной ток 20 А |
Функциональные особенности
- Контроллер бесперебойного питания постоянного тока
- Параллельное включение в цепь постоянной шины питания: источник питания + модуль DC-UPS + аккумуляторы + нагрузка
- Работа с 24 В системами, ток нагрузки до 20 А
- Ток заряда аккумулятора 2 А
- Поддержка свинцово-кислотных аккумуляторов различных емкостей
- Полная диагностика и контроль состояния шины DC, разряда батареи и отказа батареи
- Светодиодная индикация состояния сигналов
- Защита от переполюсовки аккумулятора, короткого замыкания, разряда батареи и сверхтока разряда
- Охлаждение естественной конвекцией воздуха
- Компактная конструкция шириной 40 мм
Описание
DUPS20 — это модуль DC-UPS на DIN рейку с номинальным током 20 А, предназначенный для совместной работы с источником питания и внешней аккумуляторной батареей с целью организации функции резервирования.

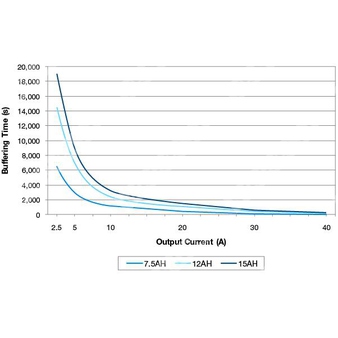

При исчезновении или прерывании входного питания нагрузка немедленно переключается на аккумуляторный блок, что позволяет исключить перерыв в работе системы и обеспечить ее непрерывное функционирование. Время резервирования зависит от емкости батарейного блока и тока нагрузки.
Модуль рассчитан на применение в 24 В системах и поддерживает подключение свинцово-кислотных батарей емкостью от 4 А·ч до 135 А·ч. Устройство обеспечивает заряд аккумулятора током 2 А и содержит функции контроля состояния батареи, включая проверку исправности и отслеживание режима разряда.
Благодаря компактной конструкции, простоте установки и наличию индикации состояния DUPS20 подходит для применения в промышленной автоматике и других ответственных системах постоянного тока.
Электрические параметры
| Параметр | Значение |
| Номинальное входное напряжение | 24 В постоянного тока |
| Диапазон входного напряжения | 24…29 В постоянного тока |
| Номинальный ток | 20 А |
Параметры выхода DC-UPS
| Параметр | Значение |
| Диапазон выходного напряжения | 21…29 В постоянного тока |
| Диапазон тока разряда | 0…20 А |
| Ток заряда аккумулятора | 2 А |
| Напряжение аккумуляторной батареи | 24 В постоянного тока, 2 × 12 В последовательно или 1 × 24 В |
| Тип аккумулятора | Свинцово-кислотный |
| Допустимая емкость внешней батареи | 4…135 А·ч |
Функции аккумулятора и защиты
| Параметр | Значение |
| Защита от переполюсовки аккумулятора | Защита внутренним обнаружением, без повреждения; восстановление автоматически после устранения неисправности |
| Короткое замыкание | Работает только при неподключенных батареях, без повреждения; при подключенных батареях рекомендуется внешний предохранитель |
| Сверхток разряда | 21…23 А, через 3 с модуль отключает разряд батареи реле |
| Глубокий разряд батареи | Отключение разряда батареи реле |
Функциональные сигналы и реле
| Сигнал | Условие срабатывания |
| DC BUS OK | Контакт реле замкнут при напряжении DC 21…29 В с допуском ±2% |
| Battery Fail | Контакт реле замкнут при падении напряжения батареи ниже 22 В с допуском ±2% либо при обнаружении отказа батареи функцией теста |
| Battery Discharge | Контакт реле замкнут при состоянии разряда батареи |
| Номинал контактов реле | 30 В DC / 1 А, активная нагрузка |
Индикация
| Светодиод | Состояние |
| Зеленый | DC BUS OK: светится; DC BUS fail: не светится |
| Красный | Предупреждение о глубоком разряде батареи или неисправности батареи: светится; батарея исправна: не светится |
| Желтый | Батарея разряжается: светится; батарея не разряжается или ток разряда менее 1,0 А: не светится |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -30…+70 °C |
| Рабочая влажность | 5…95 % RH, без конденсации |
| Температура хранения | -40…+85 °C |
| Температурный коэффициент | ±0,03 %/°C, в диапазоне 0…60 °C |
| Вибрация | Компонент: 10…500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z; монтаж: соответствует IEC60068-2-6 |
| Рабочая высота | 2000 м / OVC II |
| Охлаждение | Естественная конвекция воздуха |
Надежность и конструктивные данные
| Параметр | Значение |
| MTBF | 1252,0 тыс. ч минимум, Telcordia SR-332 (Bellcore); 482,1 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Габариты | 40 × 125,2 × 113,5 мм (Ш × В × Г) |
| Масса | 0,31 кг |
| Упаковка | 20 шт. / 7,2 кг / 1,0 куб. фут |
| Исполнение | Корпус для установки на DIN рейку TS35/7.5 или TS35/15 |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, EAC TP TC 004 |
| Испытательное напряжение | IP/OP - корпус: 0,5 кВ переменного тока; IP/OP - реле: 0,5 кВ переменного тока; реле - корпус: 0,5 кВ переменного тока |
| Сопротивление изоляции | IP/OP - корпус, IP/OP - реле, реле - корпус: более 100 МОм / 500 В DC / 25 °C / 70 % RH |
| Эмиссия ЭМС | BS EN/EN55032 (CISPR32), класс B |
| Помехоустойчивость ЭМС | BS EN/EN55035, BS EN/EN61000-6-2, BS EN/EN61204-3 |
| Электростатический разряд | Уровень 3, 8 кВ воздух; уровень 2, 4 кВ контакт; критерий B |
| Радиочастотное электромагнитное поле | Уровень 3, 10 В/м; критерий A |
| Быстрые переходные процессы | Уровень 3, 2 кВ; критерий A |
| Импульсные помехи | Уровень 3, 0,5 кВ (порты входа постоянного тока) |
| Магнитное поле промышленной частоты | Уровень 4, 30 А/м; критерий A |
| Кондуктивные помехи | Уровень 3, 10 В; критерий A |
| Колебания напряжения | Уровень 2, 4 кВ воздух; уровень 1, 2 кВ контакт; критерий A |
Примечания
| № | Содержание |
| 1 | Все параметры, не оговоренные отдельно, измерены при нормальном входном напряжении 24 В, номинальной нагрузке и температуре окружающей среды 25 °C. |
| 2 | Каждые 30 секунд устройство выполняет тест батареи. При неисправном результате активируется контакт реле Battery Fail и красный светодиод. |
| 3 | При высокой температуре окружающей среды может потребоваться снижение нагрузки; необходимо учитывать кривую снижения нагрузки. |
| 4 | Для высоты эксплуатации выше 2000 м требуется снижение допустимой температуры окружающей среды: 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором. |
| 5 | Устройство рассматривается как компонент, устанавливаемый в конечное изделие. Испытания ЭМС выполнялись при монтаже на металлической пластине 360 × 720 мм толщиной 1 мм; конечное изделие должно быть дополнительно проверено на соответствие директивам ЭМС. |
