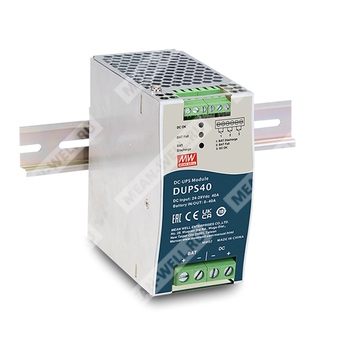

DUPS40 - DIN реечный модуль DC-UPS на 40 А для резервирования питания 24 В и мониторинга состояния батареи.
Описание
DUPS40 — это модуль бесперебойного питания постоянного тока для установки на DIN рейку, рассчитанный на системы 24 В с током нагрузки до 40 А. Он применяется совместно с источником питания и внешней аккумуляторной батареей, обеспечивая автоматическое резервирование питания при пропадании или прерывании входного напряжения. При отказе сети нагрузка без задержки переводится на питание от батареи, что позволяет сохранить непрерывную работу системы.
Модуль ориентирован на промышленные системы управления, оборудование для производства полупроводников, заводскую автоматизацию, электро-механические устройства, системы безопасности, аварийное освещение, центры обработки данных, беспроводные коммуникационные UPS и системы центрального мониторинга.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| DUPS | Модуль DC-UPS для установки на DIN рейку |
| 40 | Номинальный выходной ток 40 А |
Области применения
- Промышленные системы управления
- Оборудование для производства полупроводников
- Заводская автоматизация
- Электро-механическая аппаратура
- Центры обработки данных
- Системы безопасности
- Аварийное освещение
- Беспроводные системы связи с резервированием питания
- Системы центрального мониторинга
Функциональные особенности
- Контроллер DC-UPS с непрерывным питанием нагрузки при отказе входного источника
- Параллельное включение в шину постоянного тока: источник питания + модуль DC-UPS + батарея + нагрузка
- Подходит для 24 В систем, ток нагрузки до 40 А
- Ток зарядки батареи 2 А
- Поддержка свинцово-кислотных аккумуляторов различных ёмкостей от 4 А·ч до 135 А·ч
- Полная диагностика и контроль состояния шины DC, разряда батареи и неисправности батареи
- Светодиодная индикация состояния сигналов
- Защита от обратной полярности батареи и короткого замыкания по внутреннему обнаружению
- Защита от разряда батареи и от чрезмерного тока разряда
- Охлаждение естественной конвекцией
Технические параметры

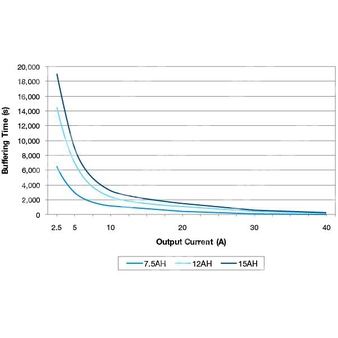

| Вход постоянного тока |
| Номинальное входное напряжение | 24 В постоянного тока |
| Диапазон входного напряжения | 24...29 В постоянного тока |
| Номинальный ток | 40 А |
| Выход постоянного тока |
| Диапазон напряжения | 21...29 В постоянного тока |
| Диапазон тока разряда | 0...40 А |
| Ток зарядки | 2 А |
| Батарея |
| Номинальное напряжение батареи | 24 В постоянного тока, 2 × 12 В последовательно или 1 × 24 В |
| Тип батареи | Свинцово-кислотная |
| Диапазон ёмкости внешних батарей | 4...135 А·ч |
| Функции и индикация |
| Переключение на батарею при снижении напряжения шины DC | Контакт реле замыкается при напряжении DC 21...29 В (±2%) |
| Сигнал неисправности батареи | Контакт реле замыкается при напряжении батареи ниже 22 В (±2%) или при обнаружении неисправности функцией тестирования батареи |
| Сигнал разряда батареи | Контакт реле замыкается при состоянии разряда батареи |
| Светодиод DC BUS OK | Зелёный: горит при исправной шине DC; не горит при отказе шины DC |
| Светодиод Battery Fail | Красный: горит при предупреждении о переразряде или неисправности батареи; не горит при исправной батарее |
| Светодиод Battery Discharge | Жёлтый: горит при разряде батареи; не горит при отсутствии разряда или при токе разряда менее 2,0 А |
| Защита |
| Обратная полярность батареи | Защищена внутренним обнаружением, повреждение отсутствует, восстановление после устранения неисправности — автоматически |
| Короткое замыкание | Защита работает только при отсутствии подключения батареи, повреждение отсутствует; при подключенной батарее рекомендуется внешний предохранитель |
| Чрезмерный ток разряда | 42...46 А; через 3 с модуль отключает разряд батареи реле |
| Глубокий разряд батареи | Отключение разряда батареи реле |
| Релейные контакты |
| Максимальная нагрузка контактов | 30 В постоянного тока / 1 А, резистивная нагрузка |
| Условия эксплуатации |
| Рабочая температура | -30...+70 °C |
| Рабочая влажность | 5...95% RH, без конденсации |
| Температура хранения | -40...+85 °C |
| Температурный коэффициент | ±0,03%/°C (0...60 °C) |
| Вибрация | Компонент: 10...500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z; монтаж: соответствие IEC60068-2-6 |
| Рабочая высота | 2000 м / OVC II |
| Способ охлаждения | Свободная конвекция воздуха |
| Электробезопасность и ЭМС |
| Стандарты безопасности | EAC TP TC 004 approved |
| Испытательное напряжение | IP/OP - Chassis: 0,5 кВ AC; IP/OP - Relay: 0,5 кВ AC; Relay - Chassis: 0,5 кВ AC |
| Сопротивление изоляции | IP/OP - Chassis, IP/OP - Relay, Relay - Chassis: более 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия ЭМС | BS EN/EN55032 (CISPR32), класс B |
| Помехоустойчивость ЭМС | BS EN/EN55035, BS EN/EN61000-6-2, BS EN/EN61204-3 |
| ESD | Уровень 3, 8 кВ воздух; Уровень 2, 4 кВ контакт; критерий B |
| Излучаемая помехоустойчивость | Уровень 2, 4 кВ воздух; Уровень 1, 2 кВ контакт; критерий A |
| EFT / Burst | Уровень 3, 10 В/м; критерий A |
| Surge | Уровень 3, 2 кВ; критерий A |
| Проводимая помехоустойчивость | Уровень 3, 0,5 кВ, входные порты DC |
| Магнитное поле | Уровень 4, 30 А/м; критерий A |
| Надёжность и прочее |
| MTBF | 1376,5 тыс. ч, Telcordia SR-332 (Bellcore); 499,5 тыс. ч, MIL-HDBK-217F (25 °C) |
| Габариты | 63 × 125,2 × 113,5 мм (Ш × В × Г) |
| Масса | 0,42 кг |
| Упаковка | 20 шт. / 9,4 кг / 1,57 куб. фута |
Примечания
1. Все параметры, если не указано иное, измерены при нормальном входном напряжении 24 В, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Каждые 30 секунд устройство выполняет проверку батареи. Если результат проверки неисправен, замыкается релейный контакт Battery Fail и загорается красный светодиод.
3. При высокой температуре окружающей среды может потребоваться снижение нагрузки; следует учитывать кривую дерейтингa.
4. Температурное снижение допуска составляет 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором при высоте эксплуатации выше 2000 м.
5. Устройство рассматривается как компонент, устанавливаемый в конечное оборудование. Все испытания ЭМС выполнены при монтаже на металлической пластине 360 × 720 мм толщиной 1 мм. Конечное оборудование должно быть повторно подтверждено на соответствие директивам ЭМС.
